3B SCIENTIFIC® PHYSICS
1
Instrucciones de modificación del soporte para tubo S
(1000610, U185001 o U18500)
09/13 ALF
La calidad del haz de eléctrones del tubo de
difracción de eléctrones S (1013889) está
influída por una resistencia que se encuentra en
el soporte de tubo S, entre el casquillo C5
(cátodo) y el casquillo F4 (filamento
incandescente). Para resultados óptimos, el valor
de la resistencia R
C5F4
debe ser igual a 390 kΩ.
En el soporte de tubo S (1014525) se ha
adaptado en la forma correcta.
En soportes de tubo más antiguos, los cuales se
venden bajo los números 1000610, U185001 ó
U18500 se encuentra una resistencia de un valor
mucho menor. Para el funcionamento del nuevo
tubo de difracción de eléctrones S (1013889) se
tiene que modificar este soporte de tubo. Para
ello, se cambia la resistencia en la placa de
conexión del soporte de tubo o alternativamente
se cambia toda la placa por la placa de repuesto.
La placa de repuesto se puede ordenar bajo
costes con el número de artículo 4008573. El
cambio se realiza entonces sin tener que soldar;
como herramientas se necesita: 1 destornillador
de ranura plana, 1 destornillador de ranura en
cruz y 1 llave allen 2,5x112.
Para el cambio de la resistencia se requieren los siguientes aparatos:
1 Resistencia 390 kΩ (se entrega con el tubo de difracción de electrones S)
1 Destornillador de cruz
1 Soldador
Soldadura de hilo de estaño

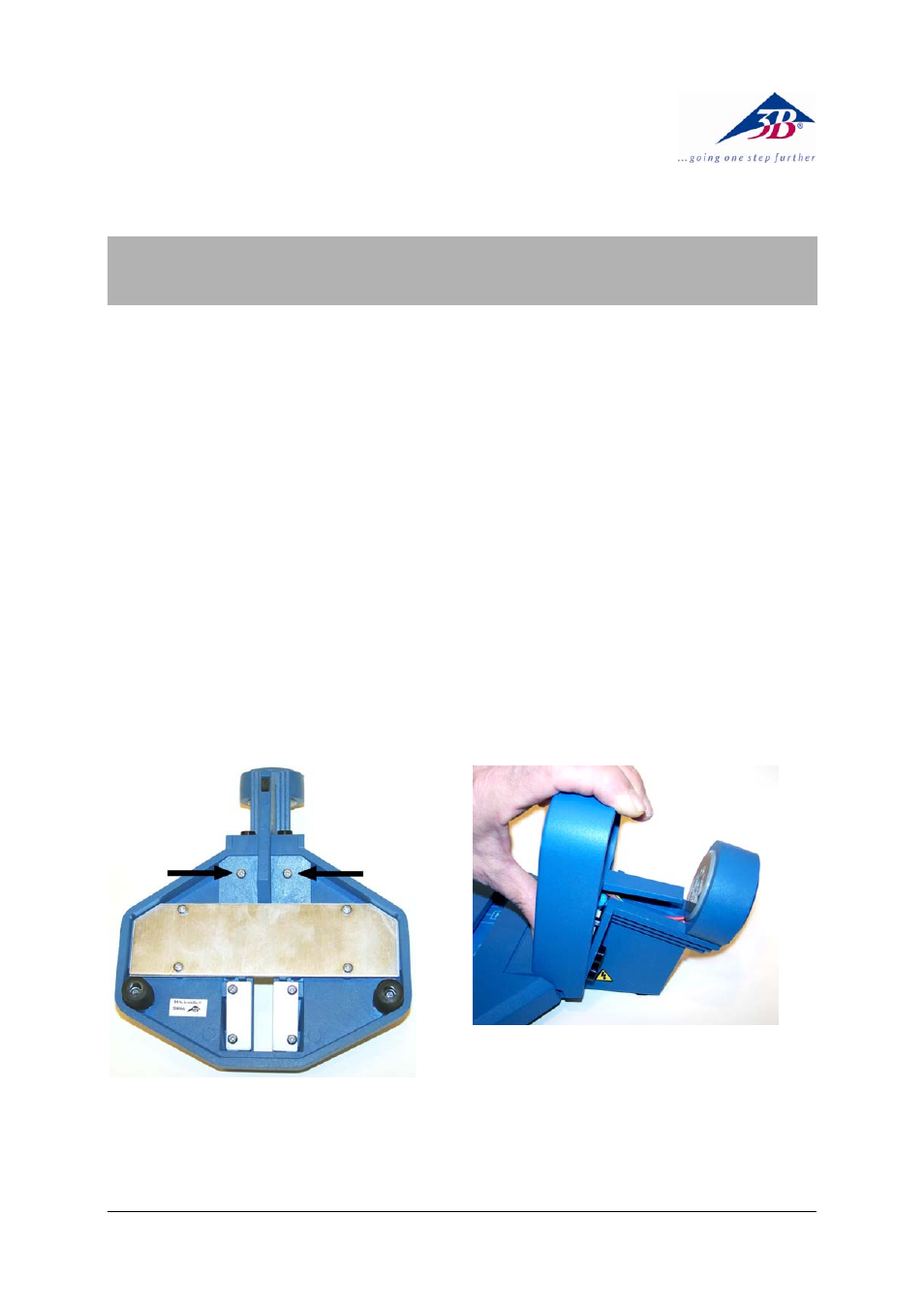

1) Se voltea el soporte para tubo y se
desatornillan y retiran los tornillos. 2) Se fija el pulgar debajo de la columna guía
dejándolo trabajar como punto de palanca.
Tirando levemente, se saca la traversa del
casquillo del tubo.
