3B SCIENTIFIC® PHYSICS
1
Istruzioni per la modifica del portatubo S
(1000610, U185001 oppure U18500)
09/13 ALF
La qualità del fascio di elettroni nel tubo di diffra-
zione elettronica S (1013889) è influenzata da
una resistenza inserita nel portatubo S fra la
presa C5 (catodo) e la presa F4 (filamento in-
candescente). Per un risultato ottimale, la resis-
tenza deve essere uguale a R
C5F4
= 390 kΩ. Nel
portatubo S (1014525), la resistenza è adeguata.
I portatubo meno recenti, commercializzati con i
numeri 1000610, U185001 o U18500, conten-
gono una resistenza nettamente più piccola. Per
poter utilizzare il nuovo tubo di diffrazione elet-
tronica S (1013889), è necessario adattare tali
portatubo. A tale scopo, occorre sostituire o la
resistenza sulla scheda di collegamento del por-
tatubo oppure, in alternativa, tutta la scheda con
una scheda di ricambio.
La scheda di ricambio è ordinabile a pagamento
con il codice articolo 4008573. La sostituzione
avviene senza saldatura e richiede i seguenti
utensili: 1 cacciavite a punta piatta, 1 cacciavite a
stella e 1 chiave a brugola 2,5x112
Per la sostituzione della resistenza occorre la seguente attrezzatura:
1 resistenza da 390 kΩ (in dotazione con il tubo di diffrazione degli elettroni S)
1 cacciavite a stella
1 saldatoio
Stagno

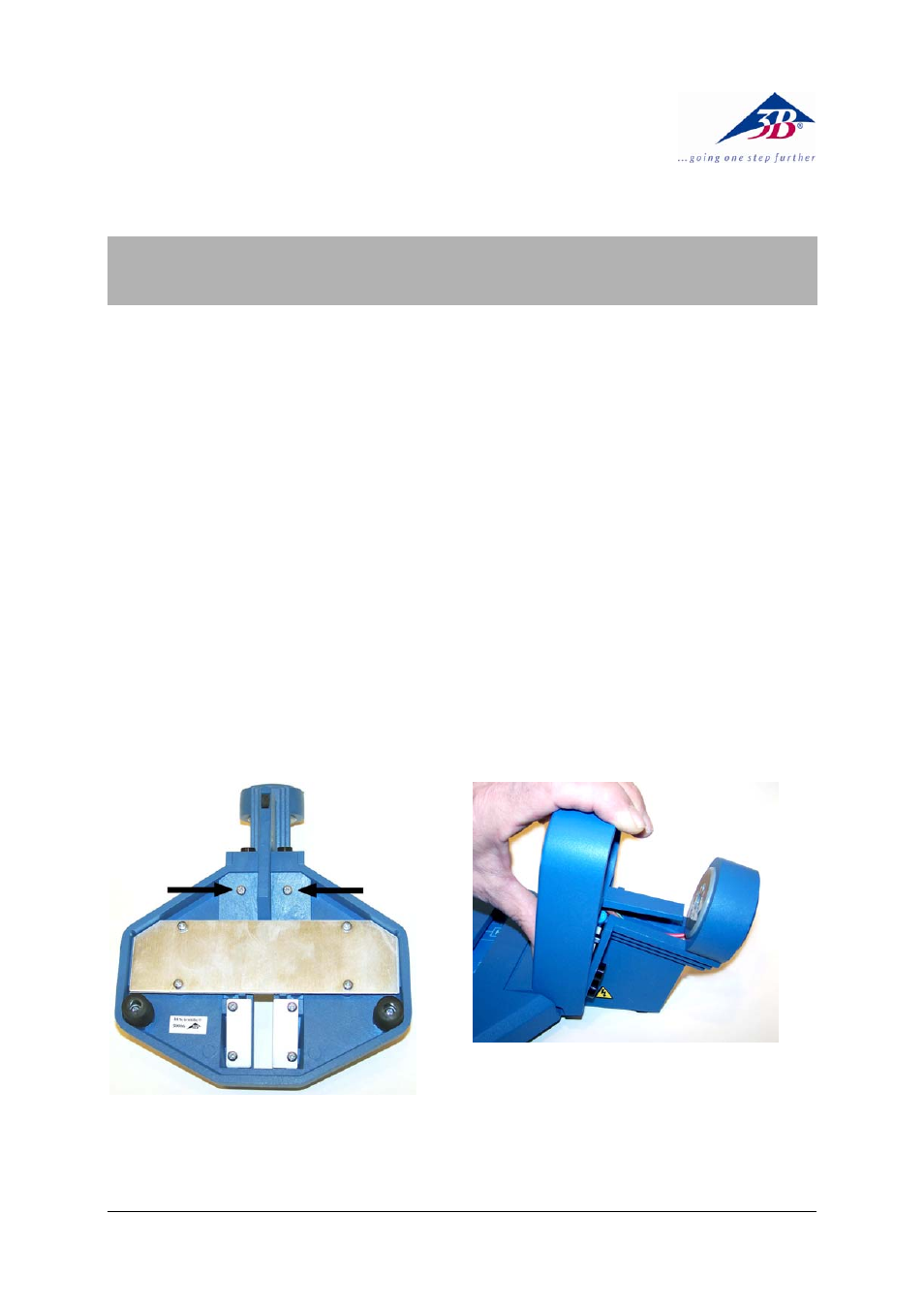

1) Capovolgere il portatubo e svitare le viti. 2) Posizionare il pollice in basso presso la co-
lonna di guida e usare come punto di leva. Tiran-
do leggermente, estrarre l'asta dal supporto del
tubo.
