3B SCIENTIFIC® PHYSICS
1
Instructions de modification du support pour tube S
(1000610, U185001 ou U18500)
09/13 ALF
La qualité du faisceau d’électrons dans le tube de
diffraction S (1013889) est influencée par une
résistance placée entre la douille C5 (cathode) et
la douille F4 (filament incandescent) dans le
tube. La résistance recommandée pour obtenir
des résultats optimaux est de R
C5F4
= 390 kΩ. La
résistance dans le support de tube (1014525) est
modifiée en conséquence.
Les supports de tubes plus anciens commercial-
isés sous les références 1000610, U185001 ou
U18500, possèdent une résistance nettement
plus faible. Ces supports de tubes doivent être
transformés pour permettre l’utilisation du nou-
veau tube de diffraction S (1013889). Pour ce
faire, on peut soit remplacer la résistance sur la
platine de connexion du support pour tube, soit
remplacer la platine tout entière par une platine
de remplacement.
La platine de remplacement peut être com-
mandée séparément contre paiement sous la
référence 4008573. Le remplacement s’effectue
alors sans soudage et nécessite les outils sui-
vants : 1 tournevis à tête plate, 1 tournevis à tête
cruciforme et 1 clé Allen 2,5 x 112
Le remplacement de la résistance nécessite les appareils suivants :
1 résistance 390 kΩ (livrée avec le tube de diffraction S)
1 tournevis cruciforme
1 fer à souder
Soudure à l'étain

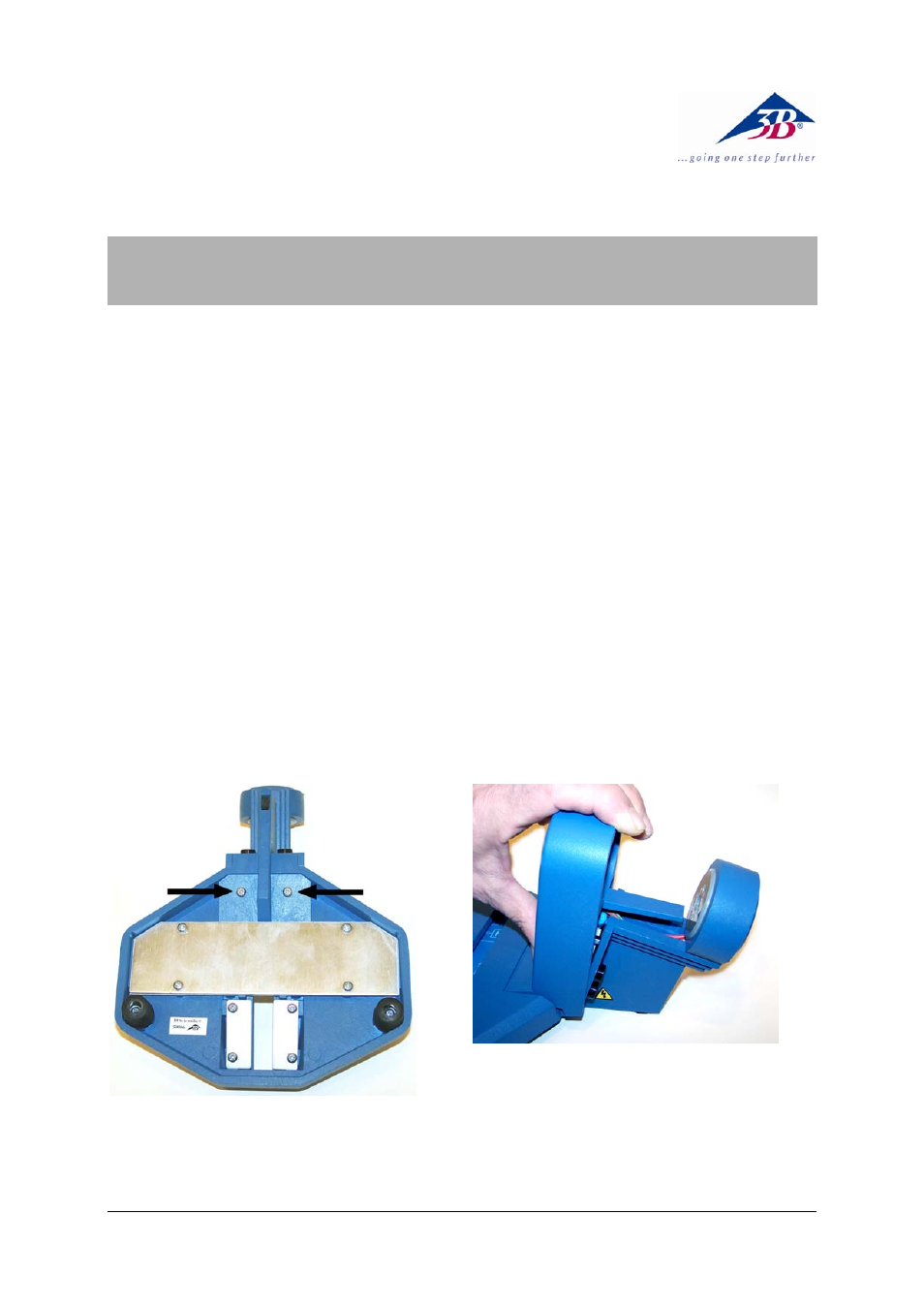

1) Retourner le support pour tube et enlever les
vis. 2) Placer le pouce au bas de la colonne de gui-
dage et l'utiliser comme point d'appui. En exer-
çant une légère traction, sortir l'entretoise de la
douille du tube.
