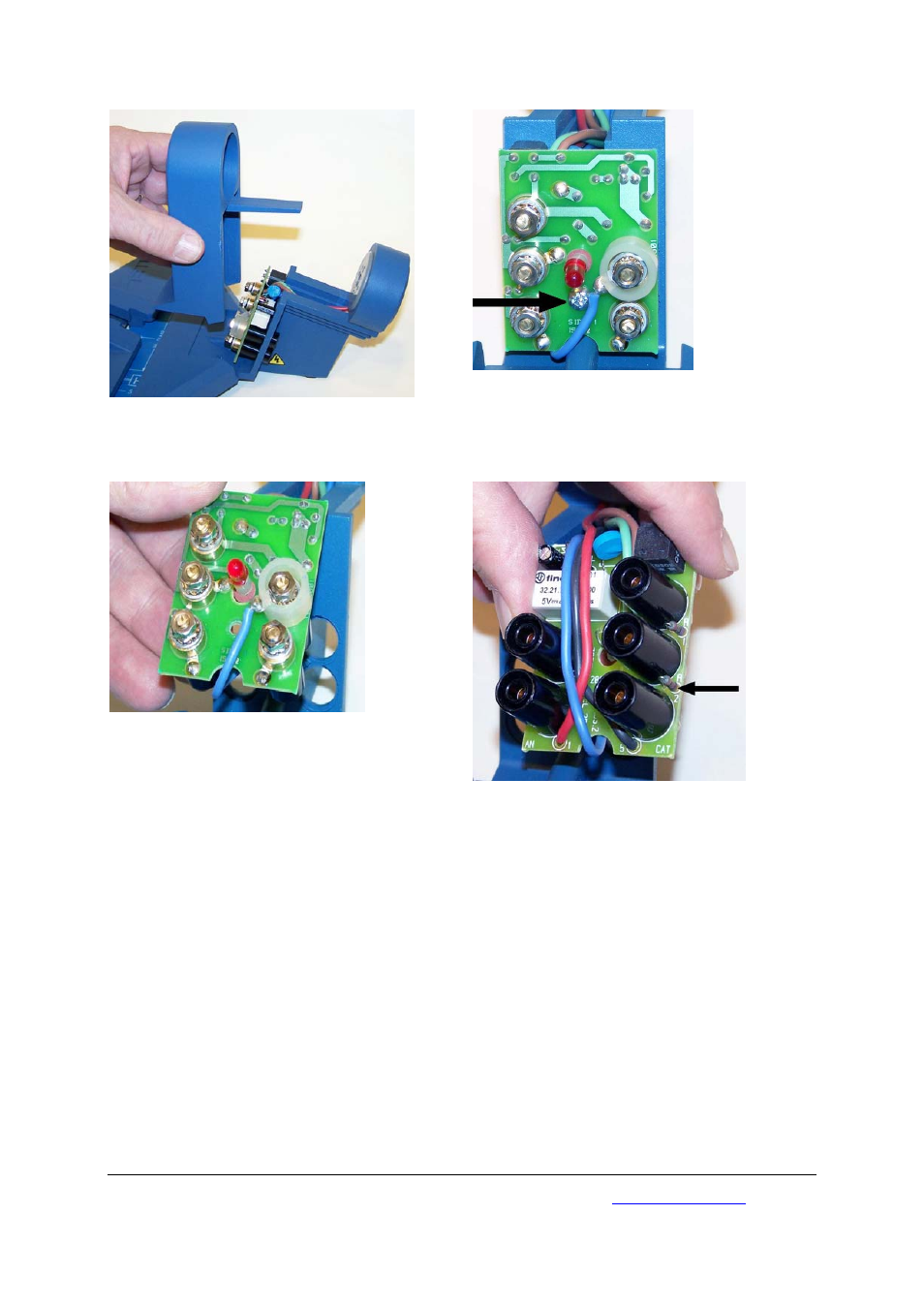

3) Führungssäule vorsichtig nach schräg oben
herausziehen. Dabei darauf achten, dass die
LED nicht beschädigt wird.
4) Befestigungsschraube der Platine herausdre-
hen. Achtung, die Schraube sitzt in einem Dis-
tanzstück, das nicht verloren gehen darf.
5)
Platine vorsichtig nach vorne ziehen und An-
schlussbuchsen aus der Führung lösen.
6) Widerstand R2 (33 kΩ) auslöten und durch
mitgelieferten Widerstand 390 kΩ ersetzen.
7) Platine wieder einsetzen und mit der Schraube
befestigen. Dabei zuerst die Schraube durch die
Öffnung führen, das Distanzstück auf die
Schraube setzen und schließlich die Schraube
festziehen.
8) Beim Einsetzen der Führungssäule besonders
vorsichtig vorgehen, damit die LED nicht abge-
knickt wird. Dazu zuerst den Fuß einsetzen, da-
bei auf die Stellung der LED achten. Dann den
Steg nach unten drücken und einschnappen
lassen.
9) Führungssäule von unten mit den Schrauben
befestigen.
