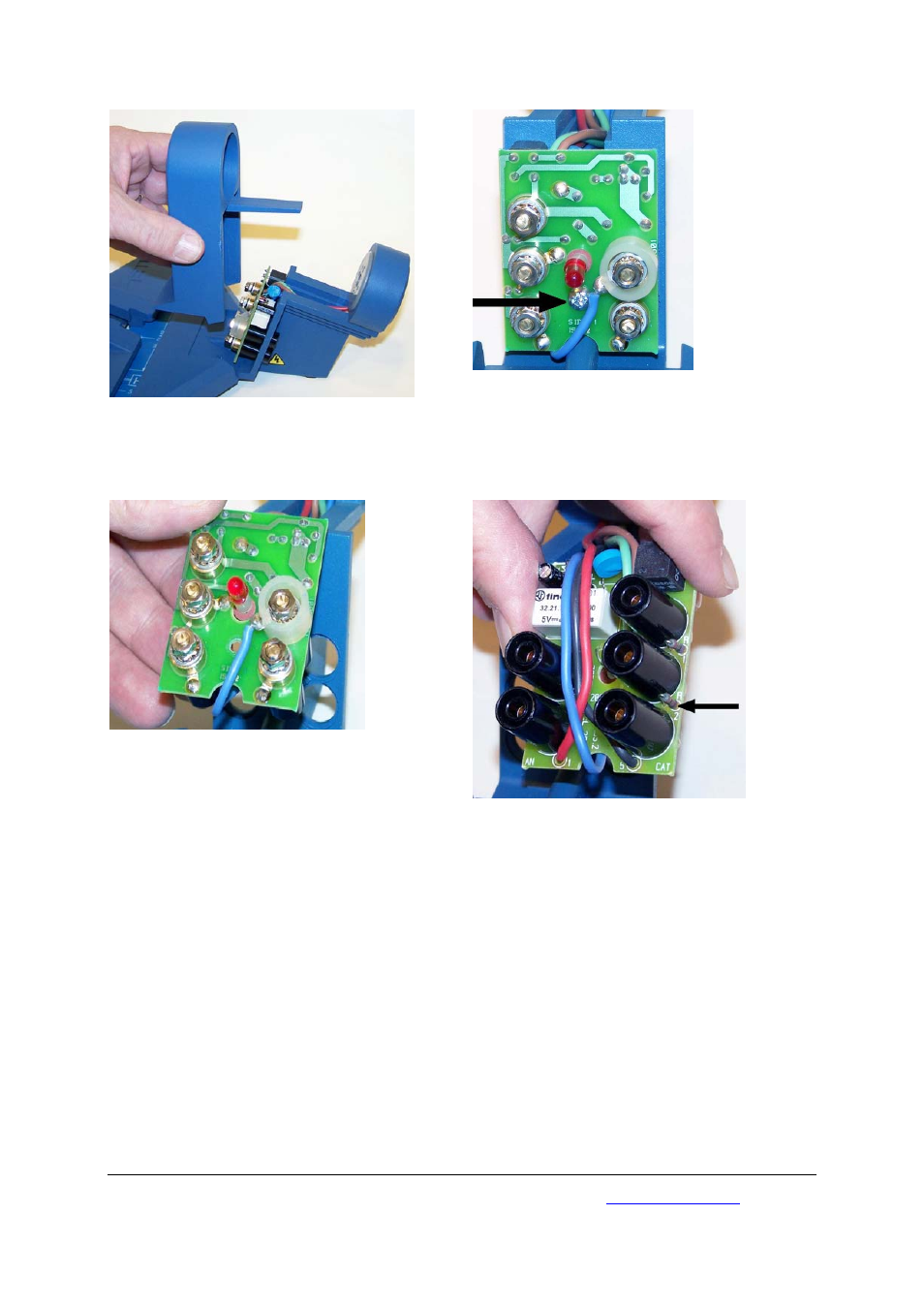

3) Se saca la columna guía hacia arriba un poco
ladeada, teniendo en cuenta de no dañar el LED. 4) Se desatornilla el tornillo de fijación de la placa
impresa. Cuidado, el tornillo se encuentra
asentado en un anillo distanciador que no debe
perderse.
5) Se tira con cuidado la placa impresa hacia
adelante y se separan los casquillos de conexión
de la guía.
6) Se desuelda la resistência R2 (33 kΩ) y se
remplaza por la resistencia de 390 kΩ.
7) Se coloca nuevamente la placa impresa y se
fija con el tornillo, pasando primero el tornillo por
la apertura, colocando el anillo distanciador en el
tornillo y apretándolo luego. 8) Al colocar la columna guía se debe trabajar
con mucho cuidado para que el LED no se
quiebre por doblarlo. Para ello, primero se fija la
base de la columna guía teniendo en cuenta la
posición del LED. Luego se presiona la traversa
hacia abajo y dejando que enclave.
9) Con los tornillos se fija la columna guía por la
parte de abajo.
