Relé U11368
Instrucciones de uso
02/09 Hh
1. Advertencias de seguridad
• ¡No se deben sobrepasar los valores máximos
indicados en los datos técnicos para la
tensión, la corriente y la potencia de
conmutación!
¡Se corre el peligro de incendio!
• ¡Debido a la posible supresión de la separación
galvánica no se debe conectar una alta tensión
con este relé!
2. Volumen de entrega
1 Relé
1 Cable de conexión miniDIN de 8 pines y 60 cm de
largo
3. Descripción
El relé sirve para conexión y desconexión, referida
a un evento, de componentes que se encuentran
separadas galvánicamente dentro de un montaje
experimental, p.ej. bombillas incandescentes,
motores eléctricos pequeños y medianos, imanes
de sujeción y válvulas de mando electromagnético.

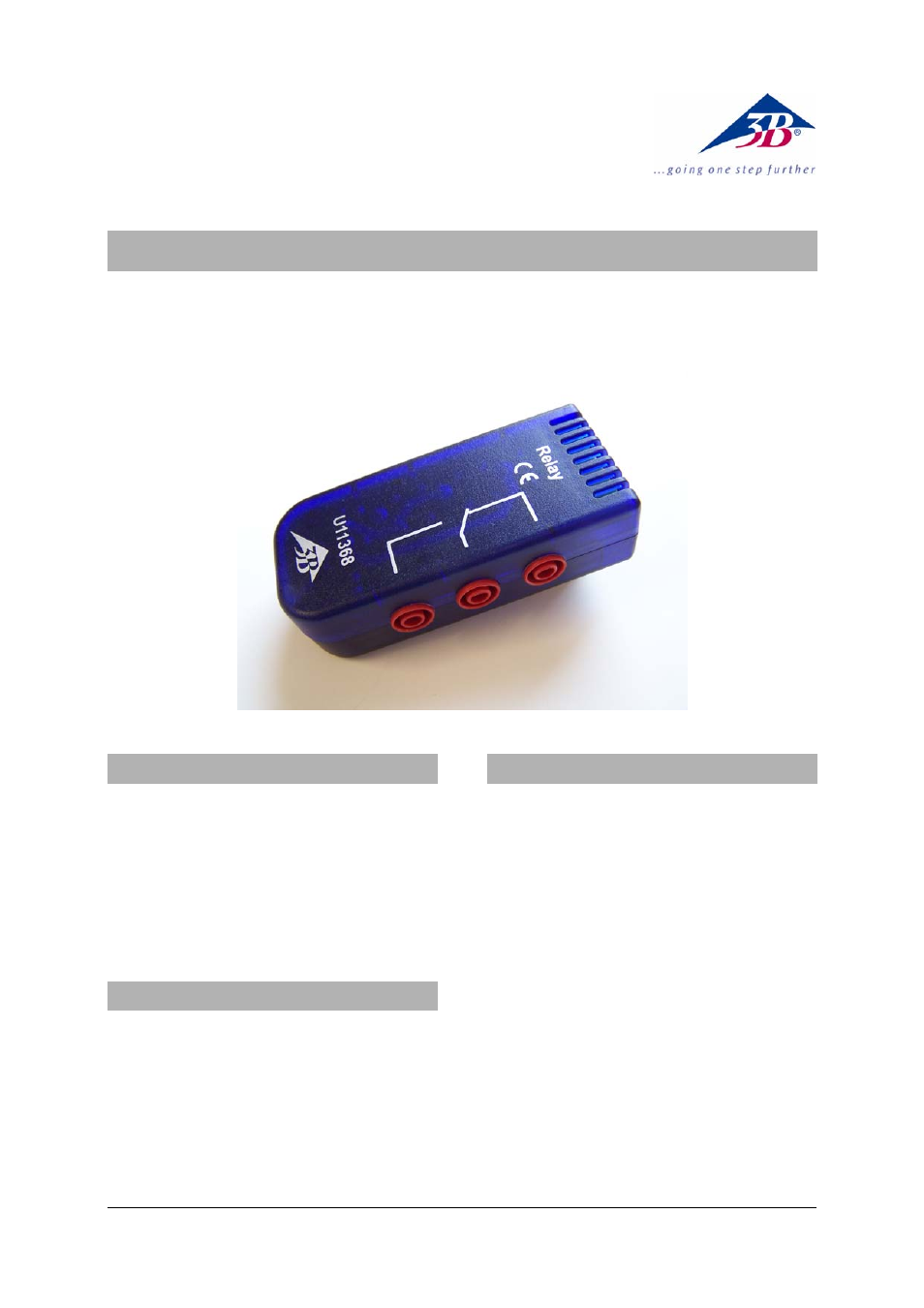

La caja del relé de potencia está dotada de un
juego de contactos de conmutación y conexión (1
de apertura/NC, 1 de cierre/NO, 1 de
conmutación/C) con símbolos impresos y puede ser
utilizada como elemento de apertura o de cierre.
En la condición de reposo de la bobina de relé (sin
corriente) el contacto de apertura se encuentra
cerrado
Los contactos de conmutación están compuestos de
aleación de plata y se sacan hacia afuera por
medio de casquillos de seguridad de 4 mm.
El relé dispone de una separación galvánica segura
entre la bobina y el juego de contactos, satisfaciendo
la normativa VDE 0160 resp. NE 59178
