Relê U11368
Instruções para o uso
02/09 Hh
1. Indicações de segurança
• Não ultrapassar os valores máximos de tensão
de circuito, de corrente de circuito e de
desempenho indicados nos dados técnicos!
Há perigo de incêndio!
• Por causa de uma possível passagem da
separação de potenciais, não conectar alta
tensão neste relê!
2. Fornecimento
1 relê
1 cabo de conexão miniDIN de 8-pin, 60 cm de
comprimento
3. Descrição
O relê serve para desligar/ligar componentes em
função de um evento que estejam independentes
eletricamente da montagem da experiência, por
exemplo, lâmpadas incandescentes, pequenos a
médios motores elétricos, ímãs de sustentação e
válvulas eletromagnéticas.

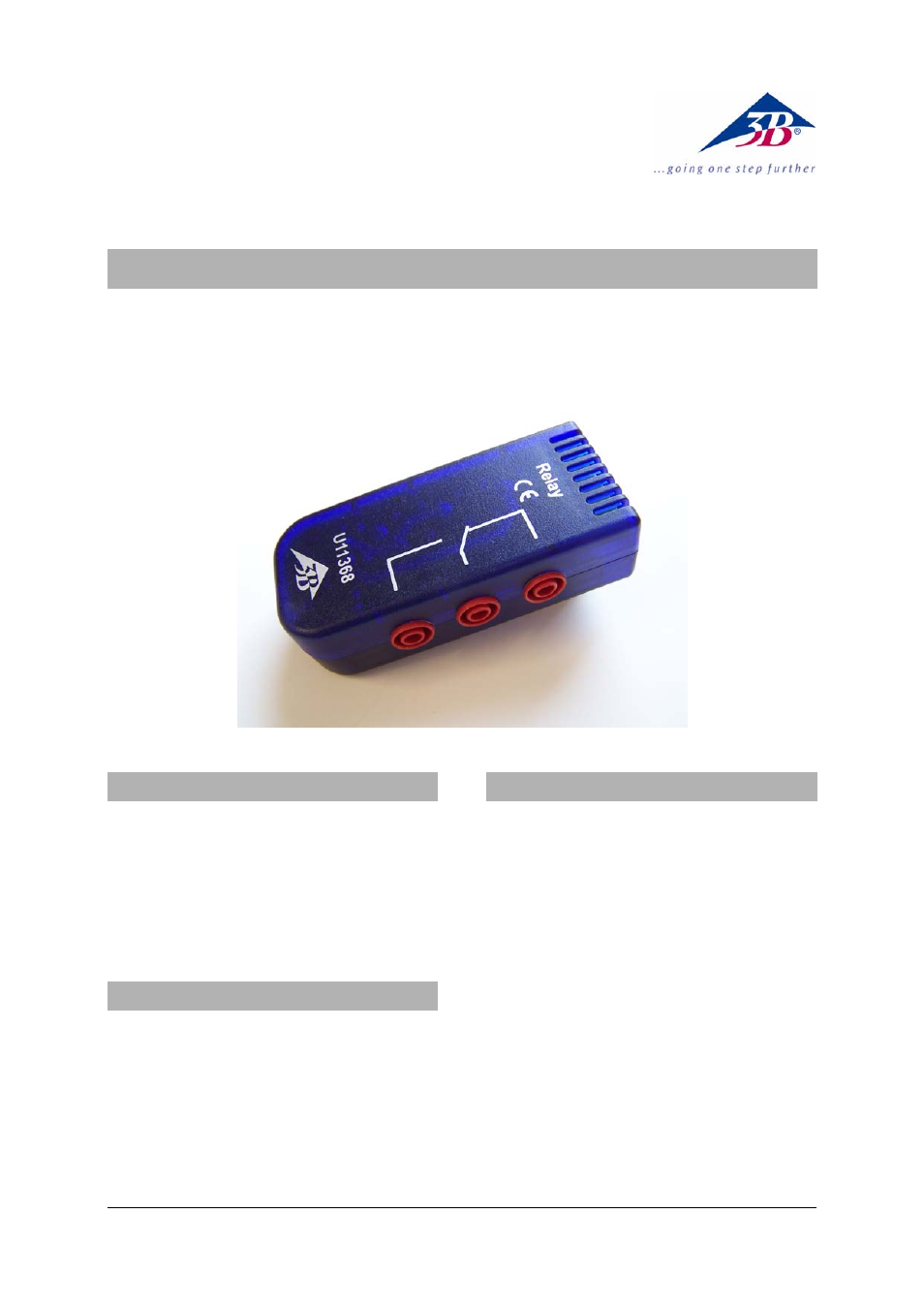

A caixa de relê de desempenho está equipada de
jogo de contatos alternados (1
abridor / NC,
1 fecho / NO, 1 contato / C) com símbolos impressos
e pode ser utilizada como abridor ou como fecho.
No caso da bobina do relê estar sem corrente, o
contato de abertura fica fechado.
Os contatos de conexão estão feitos de uma liga de
prata de alta qualidade e estão ligadas a
conectores de segurança de 4 mm.
O relê dispõe de uma separação de potenciais
segura conforme VDE 0160 entre a bobina e o jogo
de contatos.
