4. Technische Daten
Schaltspannung: max. 250 V AC
max. 220 V DC
Schaltstrom: max. 6 A AC
max. 0,12 A DC
Schaltleistung: max. 1500 VA
min. 1 mW
5. Bedienung
• Relais mit dem beigefügten miniDIN-Kabel an
der Buchse „Digital Outputs“ des 3B NETlog
TM
anstecken. Es reagiert auf den digitalen Aus-
gang A.
• Die weiteren elektrischen Verbindungen zum
Experimentieraufbau bevorzugt mit 4
mm-
Sicherheitskabeln herstellen.
6. Versuchsbeispiel
Messung der Entladung eines Kondensators auf
dem Grundlagen-Experimentierboard
1 3B NETlog TM U11300
1 Relais U11368
1 Grundlagen-Experimentierboard U11380
Div. Experimentierkabel mit 2 mm- und 4mm-
Steckern

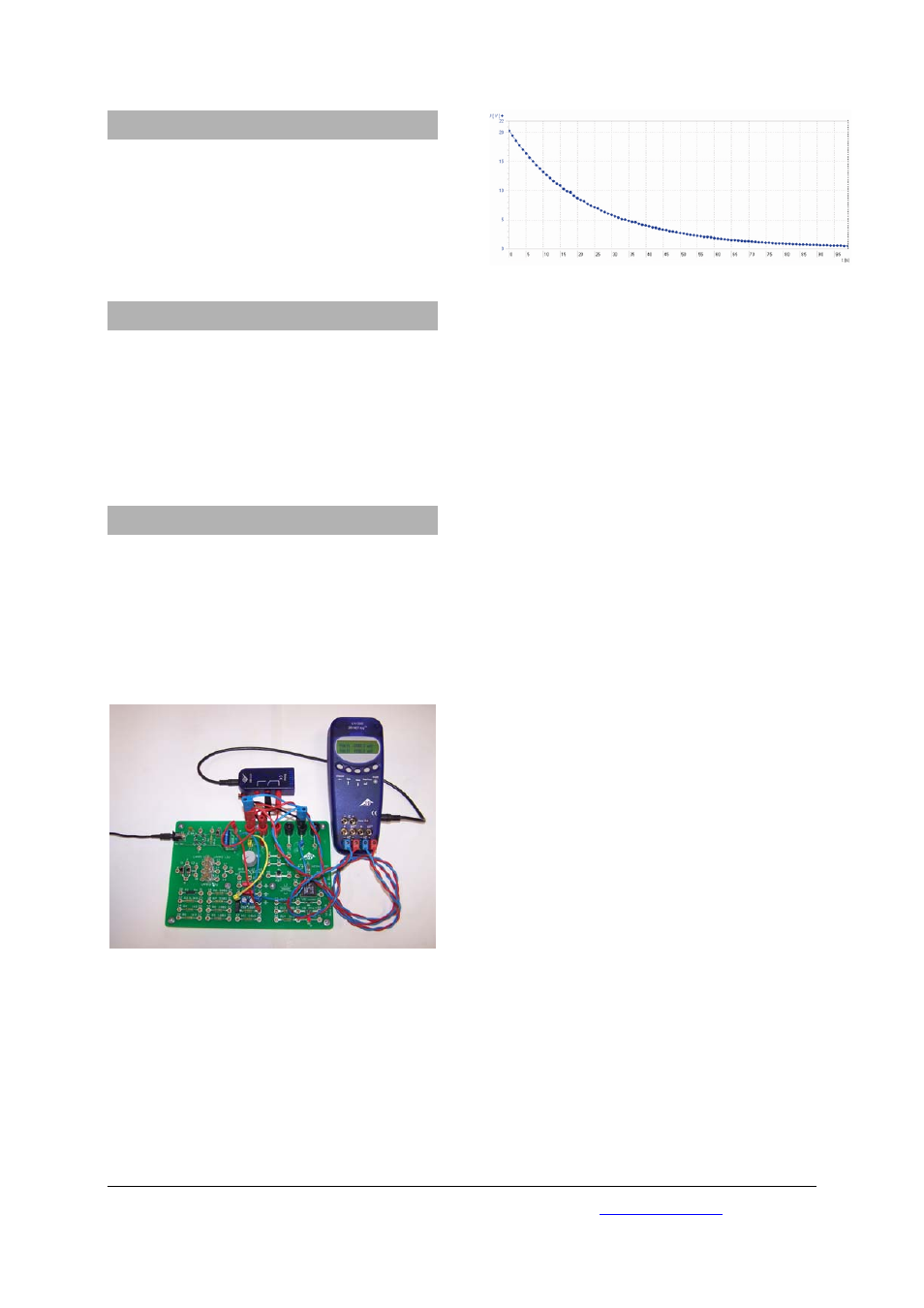

Fig. 1: Messung der Entladung eines Kondensators
• Die Verkabelung des Experiments und des
Relais der Anleitung des Grundlagen-
Experimentierboard U11380 entnehmen.
• Am 3B NETlog TM einen der beiden Analogein-
gänge A oder B wählen und aus der Bedie-
nungsanleitung des Boards das Experiment für
die Kondensatorentladung nachvollziehen;
hier befinden sich alle erforderlichen Auswer-
teeinstellungen.
• Das Experiment durchführen und auswerten:
Fig. 2: Entladungskurve eines Kondensators
