4. Caractéristiques techniques
Tension de commutation : max. 250 V CA
max. 220 V CC
Courant de commutation : max. 6 A CA
max. 0,12 A CC
Puissance de coupure : max. 1 500 VA
min. 1 mW
5. Manipulation
• Branchez le relais avec le câble mini-Din fourni
à la douille « Digital Outputs » du 3B NETlog
TM .
Il réagit à la sortie numérique A.
• Établissez les autres liaisons électriques vers le
montage expérimental de préférence avec des
câbles de sécurité de 4 mm.
6. Exemples d'expérience
Mesure de la décharge d'un condensateur sur la
plaque d'expérimentation de base
1 3B NETlog TM U11300
1 relais U11368
1 plaque d'expérimentation de base U11380
Div. câbles d'expérimentation avec fiches de 2 mm
et 4 mm

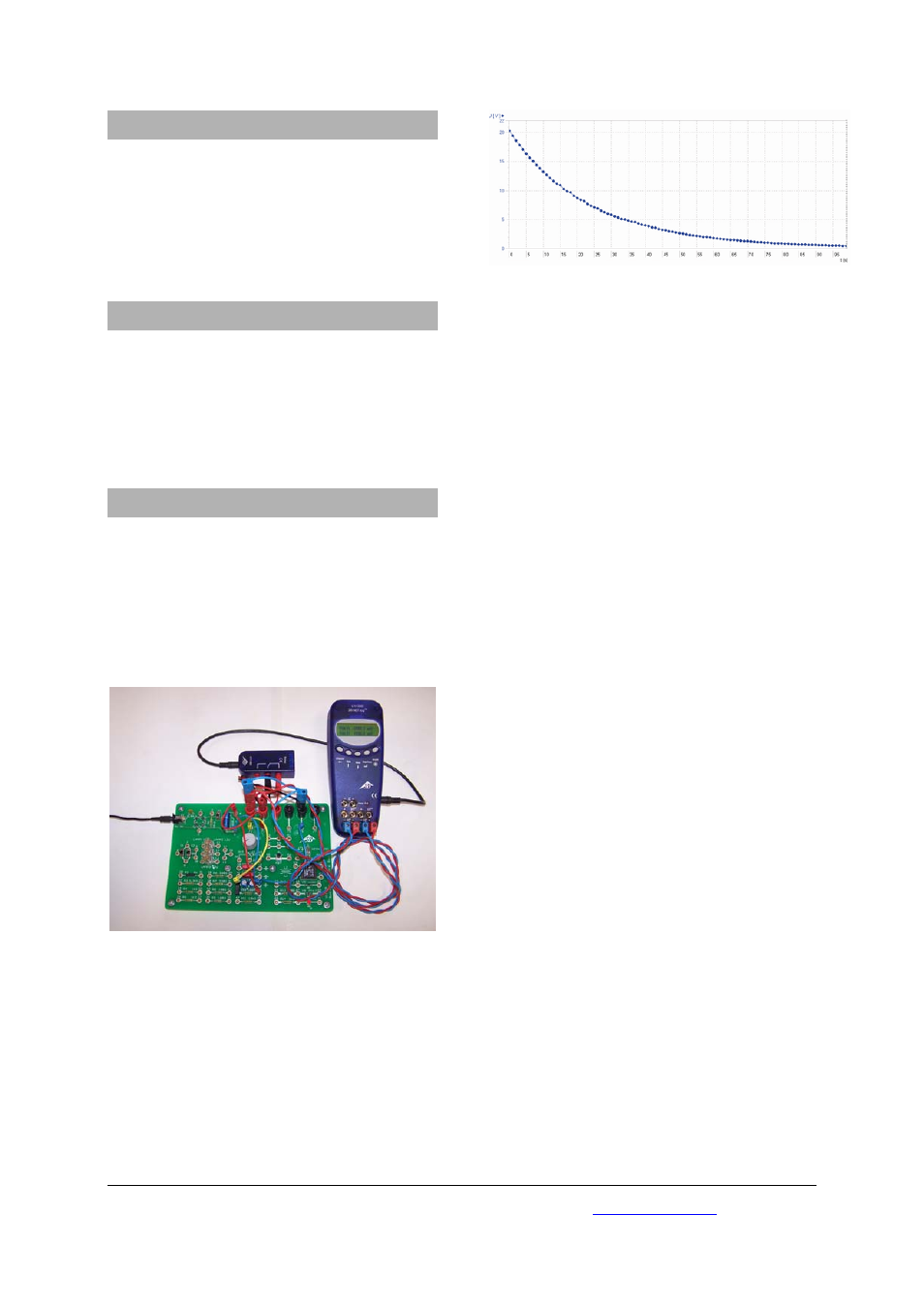

Fig. 1 : Mesure de la décharge d'un condensateur
• Pour le câblage de l'expérience et du relais,
consultez le mode d'emploi de la plaque d'ex-
périmentation U11380.
• Sur le 3B NETlog TM , sélectionnez l'une des deux
entrées analogiques A ou B et consultez le
mode d'emploi de la plaque pour retrouver
tous les réglages requis pour l'expérience sur
la décharge d'un condensateur.
• Réalisez l'expérience et évaluez-la :
Fig. 2 : Courbe de décharge d'un condensateur
