4. Dati tecnici
Tensione di commutazione: max. 250 V AC
max. 220 V DC
Corrente di commutazione: max. 6 A AC
max. 0,12 A DC
Potenza di commutazione: max. 1500 VA
min. 1 mW
5. Comandi
• Collegare il relè alla presa "Digital Outputs" di
3B NETlog
TM con il cavo miniDIN fornito in
dotazione. Esso reagisce all'uscita digitale A.
• Realizzare gli altri collegamenti elettrici con la
struttura sperimentale utilizzando
preferibilmente cavi di sicurezza da 4 mm.
6. Esperimento di esempio
Misurazione della scarica di un condensatore
sulla scheda per esperimenti di base
1 3B NETlog TM U11300
1 relè U11368
1 scheda per esperimenti di base U11380
Vari cavi per esperimenti con spinotto da 2 mm e 4 mm

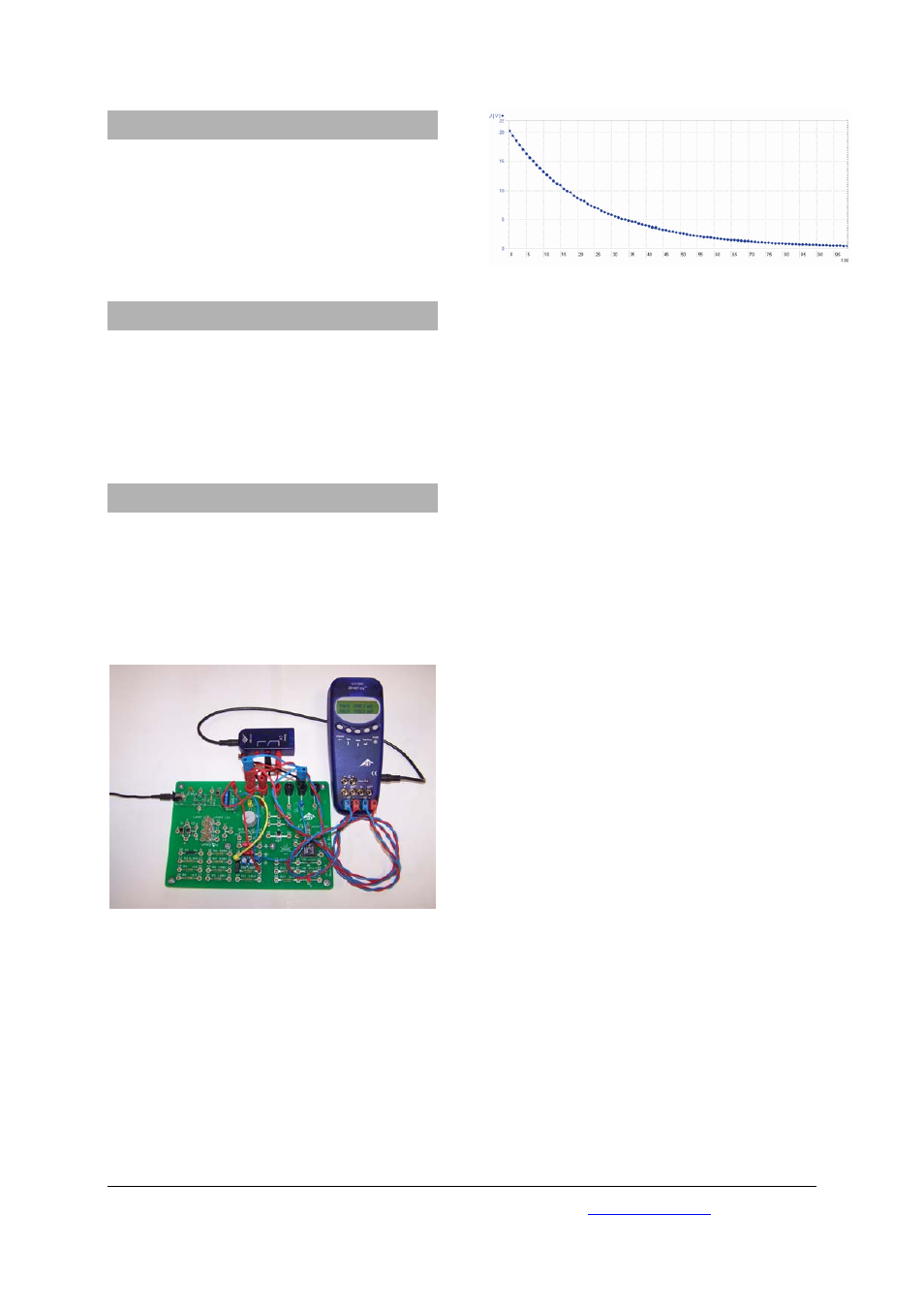

Fig. 1: Misurazione della scarica di un condensatore
• Per il cablaggio dell'esperimento e del relè,
fare riferimento alle istruzioni della scheda per
esperimenti di base U11380.
• Scegliere su 3B NETlog TM uno dei due ingressi
analogici A o B e riprodurre l'esperimento per
la scarica del condensatore seguendo le
istruzioni per l'uso della scheda; qui sono
presenti tutte le impostazioni necessarie per la
valutazione.
• Eseguire l’esperimento e procedere alla
valutazione:
Fig. 2: Curva di scarica di un condensatore
