4. Dados técnicos
Tensão de circuito: máx. 250 V AC
máx. 220 V DC
Corrente de circuito: máx. 6 A AC
máx. 0,12 A DC
Desempenho de circuito: máx. 1500 VA
mín. 1 mW
5. Utilização
• Ligar o relê com o cabo miniDIN incluído no
fornecimento no conector „Digital Outputs“ do
3B NETlog
TM . Há reação na saída digital A.
• Efetuar as outras conexões elétricas para a
montagem da experiência de preferência com
cabos de segurança de 4 mm.
6. Exemplo de experiência
Medição da descarga de um condensador na
placa de experimentação básica
1 3B NETlog TM U11300
1 Relê U11368
1 placa de experimentação básica U11380
Div. cabos de experiências com conectores de
2 mm e 4mm

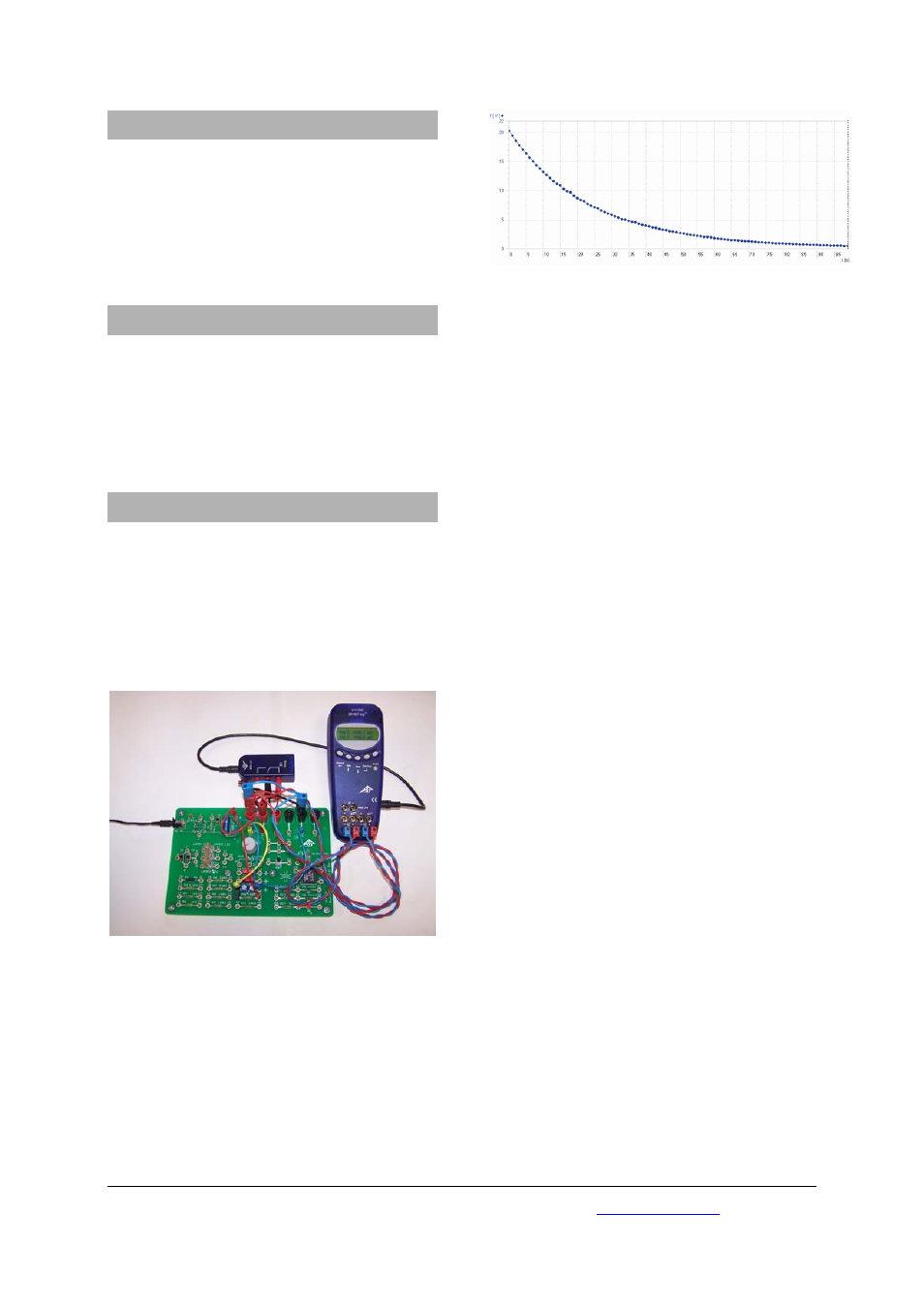

Fig. 1: medição da descarga de um condensador
• As conexões da experiência e do relê estão
descritas no manual de instruções do placa de
experimentação básica U11380.
• Escolher uma das entradas analógicas A ou B
no 3B NETlog
TM e seguir as instruções do
manual de instruções da placa na parte
relativa à descarga de condensador; aqui se
encontram todos os ajustes necessários para a
análise.
• Executar a experiência e analisar:
Fig. 2: curva de descarga de um condensador
