3B Scientific Analog Multimeter AM50 - Manual (Page 5)

5
3.6.1.2 Betriebsart: Elektrischer
Nullpunkt Mitte
• Schiebeschalter (4) in Position
„
” bringen.
• Mittels Drehschalter (1) den ent-
sprechenden Messbereich „A ...”
auswählen.
• Zeiger muss in Skalenmitte ste-
hen.
• Multimeter anschließen und Wert
auf der unteren Skala ablesen.

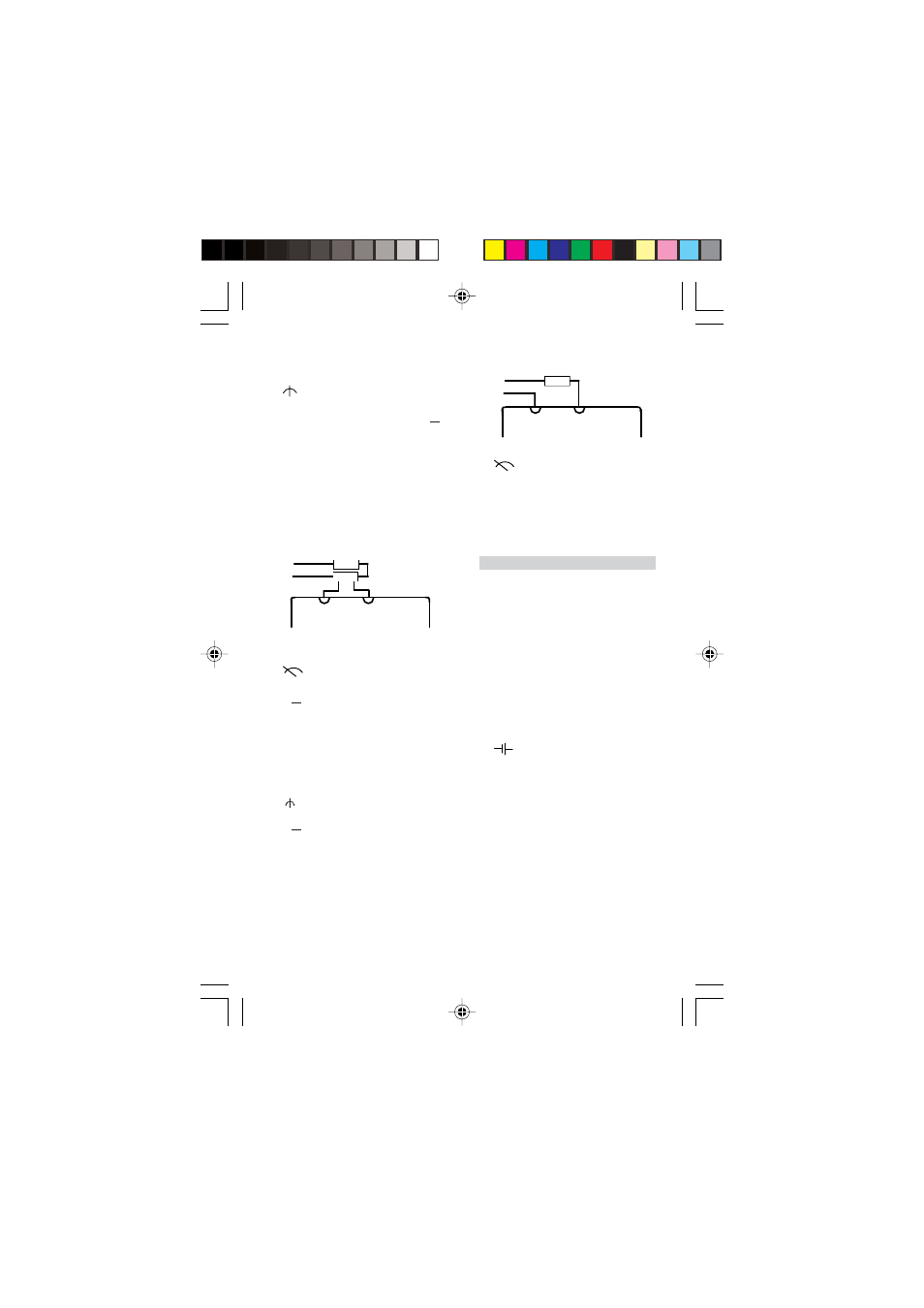

3.6.2 Gleichstrommessung über
Nebenwiderstände (Shunts)
_
+
3.6.2.1 Betriebsart: Nullpunkt links
•
Schiebeschalter (4) in Position
„
” bringen.
•
Drehschalter (1) in die Position
„V ... 100 mV” stellen.
•
Multimeter anschließen und Wert
auf oberer Skala ablesen.
3.6.2.2 Betriebsart: Nullpunkt Mit-
te
•
Schiebeschalter (4) in Position
„
” bringen.
•
Drehschalter (1) in die Position
„V ... 100 mV” stellen.
• Zeiger muss auf Skalenmitte zei-
gen.
• Multimeter anschließen und Wert
auf der unteren Skala ablesen.
3.6.3 Wechselstrommessung
~
• Schiebeschalter (4) in Position
„
” bringen.
• Mittels Drehschalter (1) den ent-
sprechenden Messbereich „A
~
”
auswählen.
• Multimeter anschließen und Wert
auf der oberen Skala ablesen.
4 Wartung
4.1 Reinigung
•
Das Multimeter nur mit einem
Pinsel oder weichem Tuch reini-
gen. Bei Auftreten von statischer
Aufladung des Sichtfensters kann
diese mit einem feuchtem Tuch
oder Antistatikmittel beseitigt wer-
den.
4.2 Batteriewechsel
• Schlägt der Zeiger bei der Batte-
riekontrolle nicht mehr in das mit
„
” gekennzeichnete Batterie-
testfeld aus, so ist die Batterie zu
wechseln (siehe 3.1).
4.3 Sicherungswechsel
• Das Multimeter ist mit einer
Schmelzsicherung F3,15/250 aus-
gestattet. Die Sicherungshalter
befinden sich auf der Platine. Zum
Wechseln der Sicherung Gerät wie
unter 3.1 beschrieben öffnen.
3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland • www.3bscientific.com • Technische Änderungen vorbehalten
