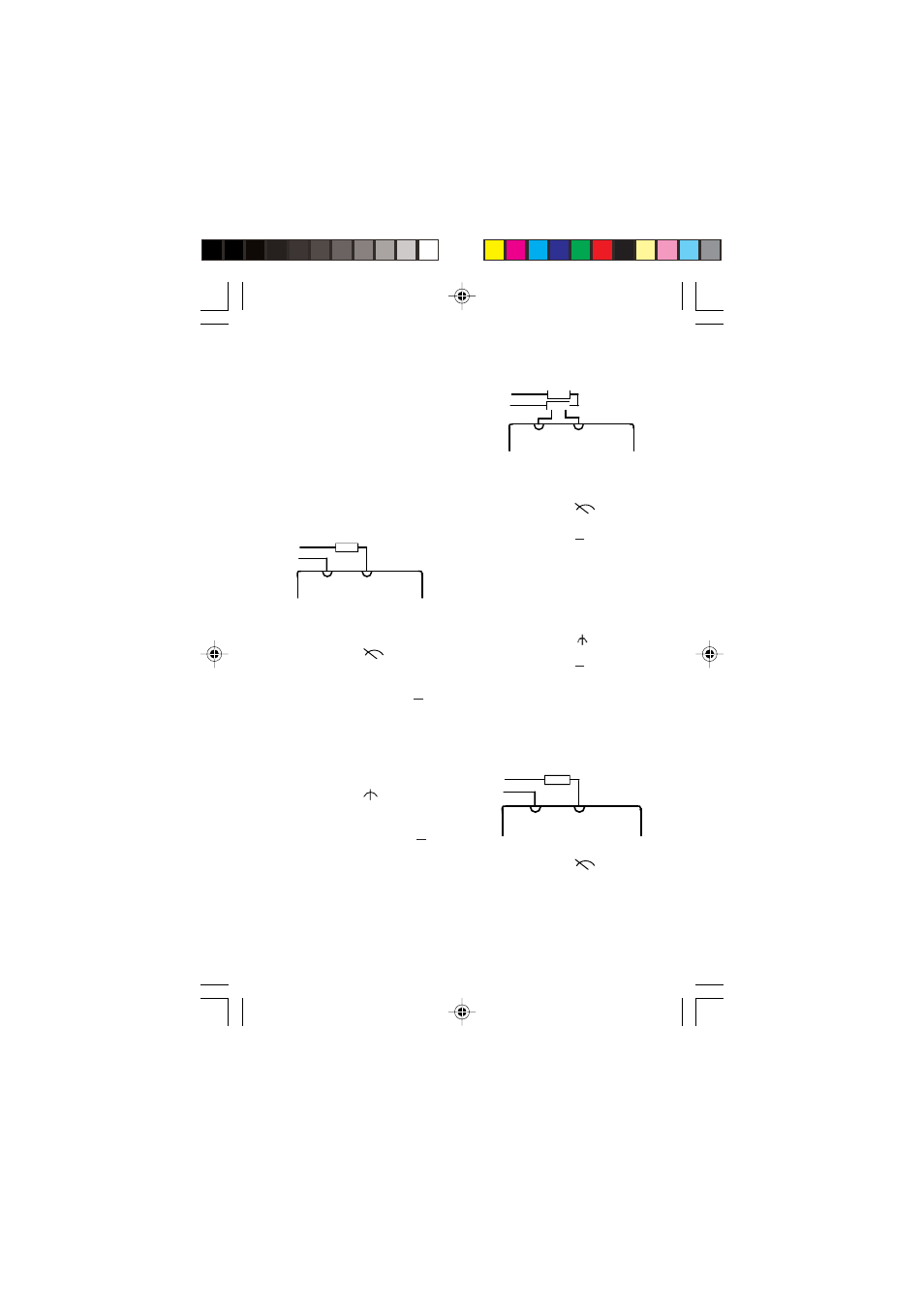

background image

25

Atención: Antes de conmutar a un
rango de medición más bajo se
deben comprobar ambas compo-
nentes de tensión.

3.6 Medición de corriente

Para todas las mediciones de co-
rriente, el multímetro se debe co-
nectar en serie con la carga en el
conductor que tenga el menor
potencial de tierra.

3.6.1 Medición directa de corrien-

te continua

_

+

3.6.1.1 Modo de operación: Punto
cero eléctrico a la izquierda

Llevar el conmutador deslizante
(4) a la posición “

”.

Por medio del conmutador girato-
rio (1), seleccionar el correspon-
diente rango de medida “A ... ».

Conectar el multímetro y leer el
valor en la escala superior.

3.6.1.2 Modo de operación: Punto
eléctrico cero en el centro

Llevar el conmutador deslizante
(4) a la posición “

”.

Por medio del conmutador girato-
rio (1), seleccionar el correspon-
diente rango de medida “A ... “.

El indicador debe encontrarse en
el centro de la escala.

Conectar el multímetro y leer el
valor en la escala inferior.

3.6.2 Medición de corriente conti-
nua por medio de resistencias de
derivación en serie (shunts)

_

+

3.6.2.1 Modo de operación: Punto
cero a la izquierda

Llevar el conmutador deslizante
(4) a la posición “

”.

Colocar el conmutador giratorio (1)

en la posición “V ... 100 mV”.

Conectar el multímetro y leer el
valor en la escala superior.

3.6.2.2 Modo de operación: Punto
cero al centro

Llevar el conmutador deslizante
(4) a la posición “

”.

Colocar el conmutador giratorio (1)
en la posición “V ... 100 mV”.

El indicador debe señalar hacia el
centro de la escala.

Conectar el multímetro y leer el
valor en la escala inferior.

3.6.3 Medición de corriente con-

tinua

~

Llevar el conmutador deslizante
(4) a la posición “

”.

Por medio del conmutador girato-
rio (1), seleccionar el correspon-
diente rango de medida “A

~

”.
