27
3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC® PHYSICS PHYSICS PHYSICS PHYSICS PHYSICS

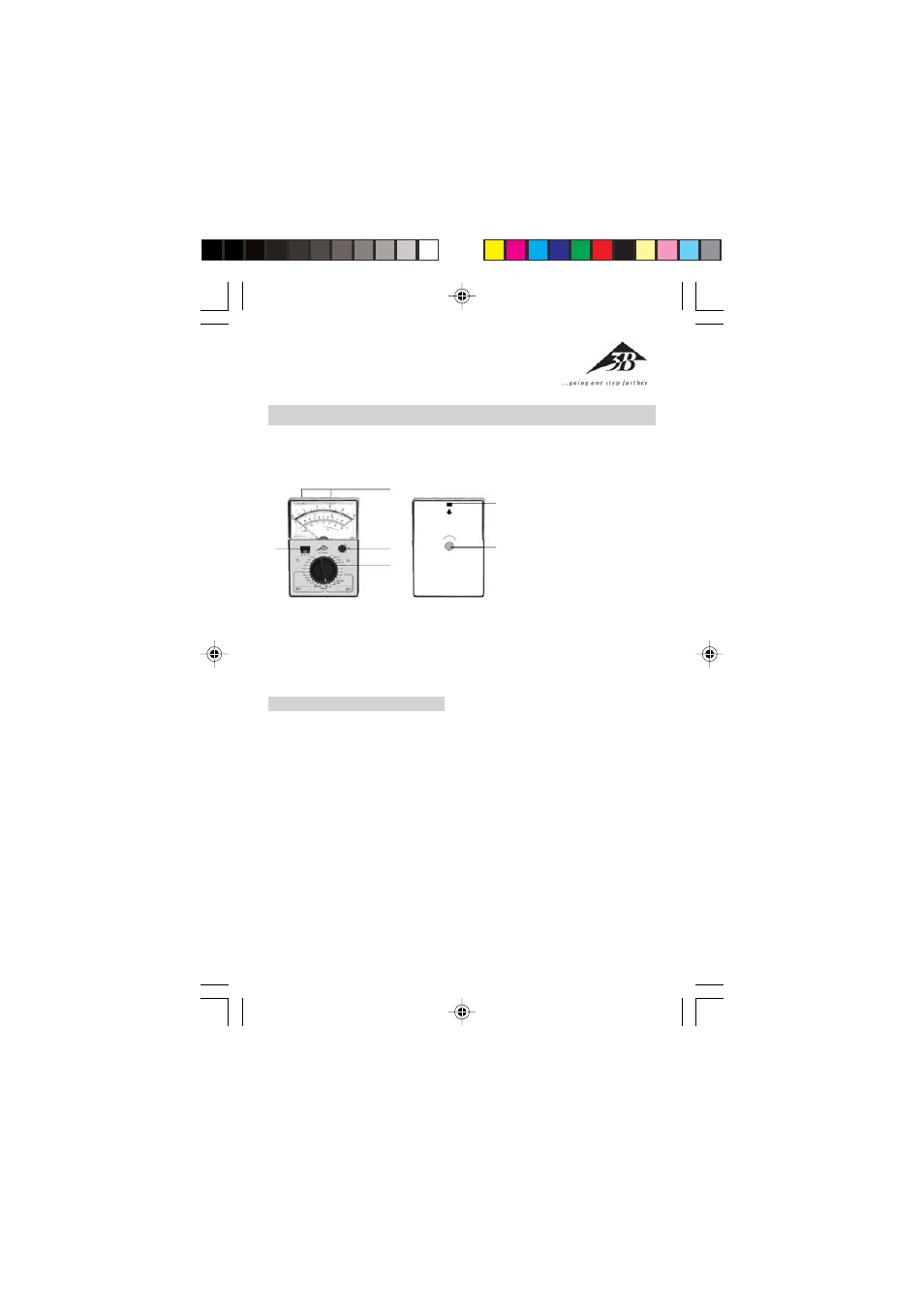

U17450 Multímetro análogo de ponto zero meio/esquerda
1 Comutador rotativo para a
escolha da faixa de medição
2 Botão rotativo para o ajuste
a zero elétrico no meio da
escala
3 Tomadas de conexão de
segurança
4 Comutador deslizante para a
escolha do tipo de operação
5 Parafuso de ajuste para a
regulagem mecânica do
ponto zero
6 Botão de fechamento da
armação
3
2
1
4 5
6
Manual de instruções
10/04 MC/ALF
Aparelho de mão para a medição da
corrente e da tensão.
1. Indicações de segurança
• Antes de utilizar o multímetro aná-
logo, deve-se ler o manual de ins-
truções com cuidado e integral-
mente, seguindo as indicações em
todos os pontos.
• A segurança do multímetro e do
utilizador está garantida em caso
de utilização conforme às normas.
Não manipule o aparelho de for-
ma inadequada ou descuidada.
• O aparelho só pode ser utilizado
por pessoas que sejam conscien-
tes dos riscos ao tocar o aparelho
(com tensões com valor efetivo de
até mais de 30 V) e que possam
tomar as precauções de seguran-
ça correspondentes. Entre outros,
estão incluídas descargas inespe-
radas de tensão, como por exem-
plo com aparelhos defeituosos ou
condensadores carregados.
•
Durante as medições de tensão e
de corrente, a tensão nominal en-
tre a fase e o condutor neutro não
deve superar 300 V, conforme CAT
II (em circuitos que se encontram
diretamente conectados com a
rede elétrica) e CAT III (na instala-
ção do prédio).
• O multímetro análogo não deve
ser utilizado para medições em
circuitos com descarga por efeito
Corona (alta-tensão).
•
Tomar particularmente cuidado ao
efetuar medições em circuitos HF,
já que perigosas tensões mistas
podem estar presentes.
•
A faixa permitida de medição não
deve ser ultrapassada. Passar de
