3B SCIENTIFIC® PHYSICS
1
Capteur de champ magnétique ±2000 mT
1009941 / U11359
Instructions d'utilisation
10/11 Hh

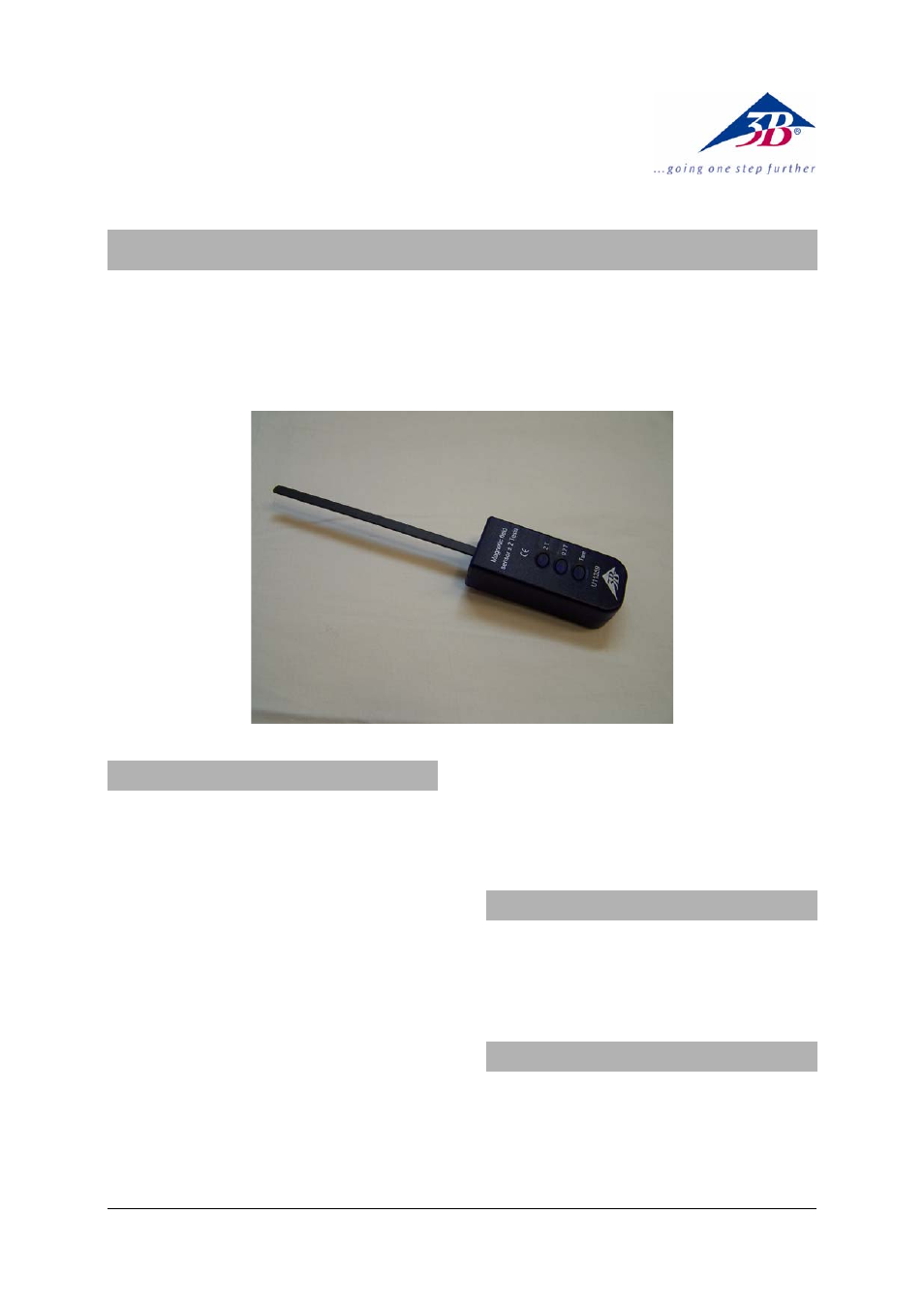

1. Description
Boîte à capteur avec palpeur de 140 mm de long, 7
mm de large et 1,9 mm d'épaisseur permettant de
mesurer la densité du flux magnétique B d'un champ
magnétique exercé de l'extérieur dans une direction
tangentielle, surtout pour l'appareil de base pour
l'étude de l'effet Hall (1009934 / U8487000).
Capteur Hall disposé sur la pointe du palpeur avec
une surface active d'environ 0,044 mm² à signal de
sortie continu ratiométrique (c'est-à-dire propor-
tionnel à la tension de service).
Plage de température du capteur Hall étendue de -
20 °C ... + 180 °C pour mesurer la densité du flux au
niveau des cristaux ge germanium semi-conducteurs
chauffés (essais).
Deux boutons de la gamme 0.2 T et 2 T avec fonc-
tion d'enclenchement et un bouton de tare supplé-
mentaire. Signalisation optique du calibre actuel à
l'aide d'une diode lumineuse à gauche de la touche.
Possibilité de fixation sur une barre de support
pour une orientation définie dans le champ
magnétique à mesurer.
Également adapté à l'utilisation d'un boîtier de
connexion (115 V, 50/60 Hz) (1009954 / U8533381-
115) ou d'un boîtier de connexion (230 V, 50/60 Hz)
(1009955 / U8533381-230), se reporter aux carac-
téristiques techniques.
2. Consignes de sécurité
Le capteur de champ magnétique n'est pas conçu
pour des applications liées à la sécurité !
• N'utilisez le capteur de champ magnétique que
pour la formation.
3. Matériel fourni
1 boîte à capteur avec partie de palpeur fixe
1 câble mini-Din à 8 broches, 60 cm de long
1 barre de support, 120 mm
1 instructions d'utilisation
