2 Spulen D mit 600 Windungen 1000988
U8497430
1 Paar Polschuhe mit Spannbügel 1009935
U8497205
1 Satz Sicherheitsexperimentierkabel 1002843
U138021
• Experiment gemäß Fig. 1 . aufbauen
• Den Transformator mit Gleichrichter auf 12 V
schalten und das Hall-Effekt-Grundgerät mit 12 V
Wechselspannung versorgen.
• Am Magnetfeldsensor den Messbereich 2 T
wählen und die Tara-Taste betätigen.
• Den Magnetfeldsensor in die Positionierdurch-
führung "MFS" einschieben.
• Das DC-Netzgerät auf Konstantstrombetrieb
einstellen, d.h.: Stromsteller-Potenziometer
auf Linksanschlag (0 A), Spannungssteller-
Potenziometer auf Rechtsanschlag (20 V).
• Den Strom in der Reihenschaltung der Trans-
formatorspulen von 0 A bis 2 A in Schritten von
0,1 A erhöhen.
• Ggf. den Spulenstrom über den Strommessein-
gang des 3B NETlog
TM führen (Messbereich 2 A
DC)) und die Messwerte in die Experimentaus-
wertung einbeziehen.
Exemplarisches Ergebnis:
Bei einem Polschuhabstand von 8 mm und den
Werten 10,6 V und 1,74 A wird eine Flussdichte von
300 mT erreicht.

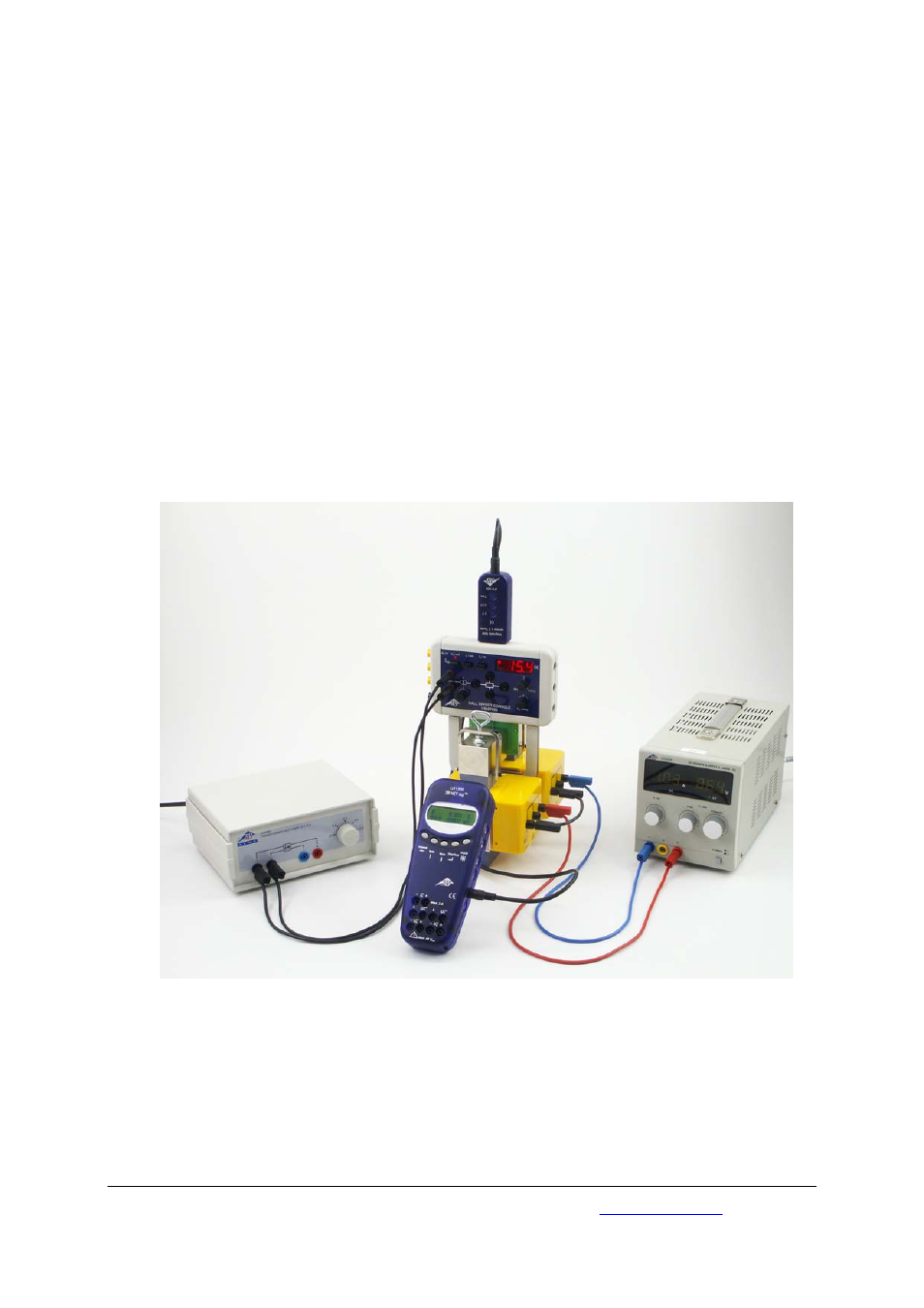

Fig. 1 Messung der Flussdichte im Luftspalt zwischen den Polschuhen eines Elektromagneten im Experimentieraufbau zum
Hall-Effekt-Grundgerät
