1 Sensor de campo mag. ±2000 mT 1009941
U11359
1 Núcleo en U 1000979
U8497215
2 Bobinas D con 600 espiras 1000988
U8497430
1 Par de piezas polares y arco tensor 1009935
U8497205
1 Juego de 15 cables 1002843
U138021
• Se monta el experimento de acuerdo con la Fig.
1.
• Se conecta el transformador a 12 V por medio
del rectificador y se alimenta el aparato básico
del efecto Hall con 12 V de tensión alterna.
• Se ajusta el sensor de campo magnétio en el alcance
de medida de 2 T y se pulsa la tecla de tara.
• Se desliza el sensor de campo magnético en el
orificio de posicionamiento ”MFS”.
• La fuente de alimentación de CC se ajusta en el
modo de corriente constante, es decir: El
potenciómetro de ajuste de corriente se lleva al
extremo izquierdo (0 A),el potenciómetro de
ajuste tensión se lleva al extremo derecho (20 V).
• La corriente en la conexión en serie de las
bobinas del transformador se aumenta de 0 A
hasta 2 A en pasos de 0,1 A.
• Si es necesario se pasa la corriente de las
bobinas a través de la entrada de corriente del
3B NETlog
TM (Alcance de medida 2 A CC) y se
consideran los valores de medida en la
evaluación del experimento.
Resultado ejemplar:
Con una distancia entre las piezas polares de 8 mm y
con los valores de 10,6 V para la tensión y 1,74 A
para la corriente se logra una densidad de flujo
magnético de 300 mT.

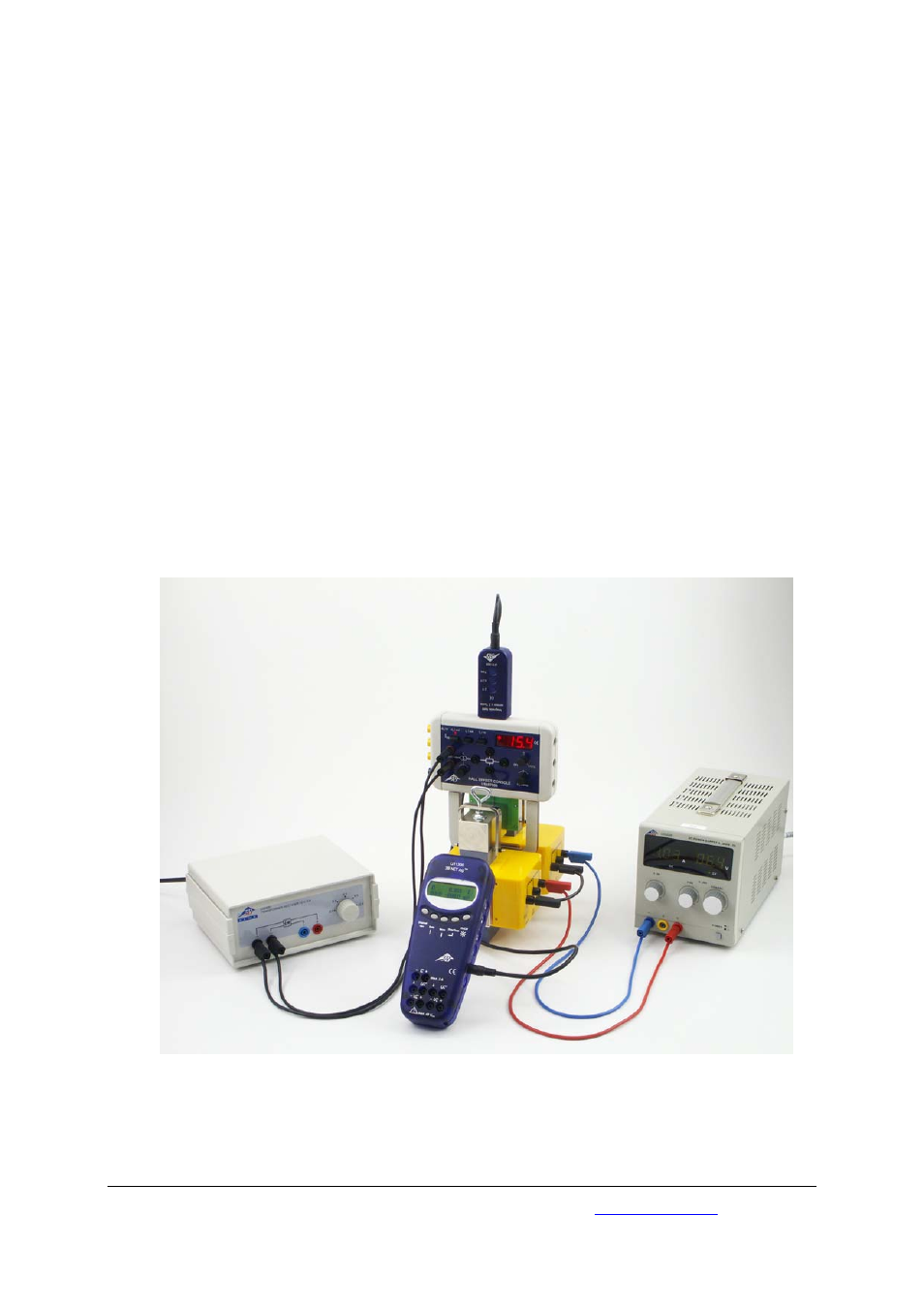

Fig. 1 Medición de la densidad de flujo magnético en la ranura de aire entre las piezas polares de un electroimán en el
montaje experimental para el aparato básico del efecto Hall
