2 Bobine D con 600 spire 1000988
U8497430
1 Coppia di espansioni polari 1009935
U8497205
1 Set di 15 cavi di sicurezza p. esperi. 1002843
U138021
• Eseguire la disposizione sperimentale secondo
Fig. 1.
• Impostare il trasformatore con raddrizzatore a 12
V e alimentare l'apparecchio di base per effetto
Hall con una tensione alternata pari a 12 V.
• Selezionare sul sensore di campo magnetico il
range di misura 2 T e premere il tasto Tara.
• Portare il sensore di campo magnetico nella
bussola di posizionamento "MFS".
• Impostare l'alimentatore CC sul funzionamento
a corrente costante, vale a dire: poten-
ziometro/regolatore di corrente sulla battuta
sinistra (0 A), potenziometro/regolatore di ten-
sione sulla battuta destra (20 V).
• Aumentare la corrente nel collegamento in
serie delle bobine del trasformatore da 0 A fino
a 2 A a passi da 0,1 A.
• Condurre eventualmente la corrente di bobina
attraverso l'ingresso di misura della corrente
del 3B NETlog
TM (range di misura 2 A CC) e inte-
grare i valori di misurazione nella valutazione
dell'esperimento.
Risultato esempio:
In presenza di una distanza tra le espansioni polari
pari a 8 mm e con valori 10,6 V e 1,74 A, si raggi-
unge una densità di flusso di 300 mT.

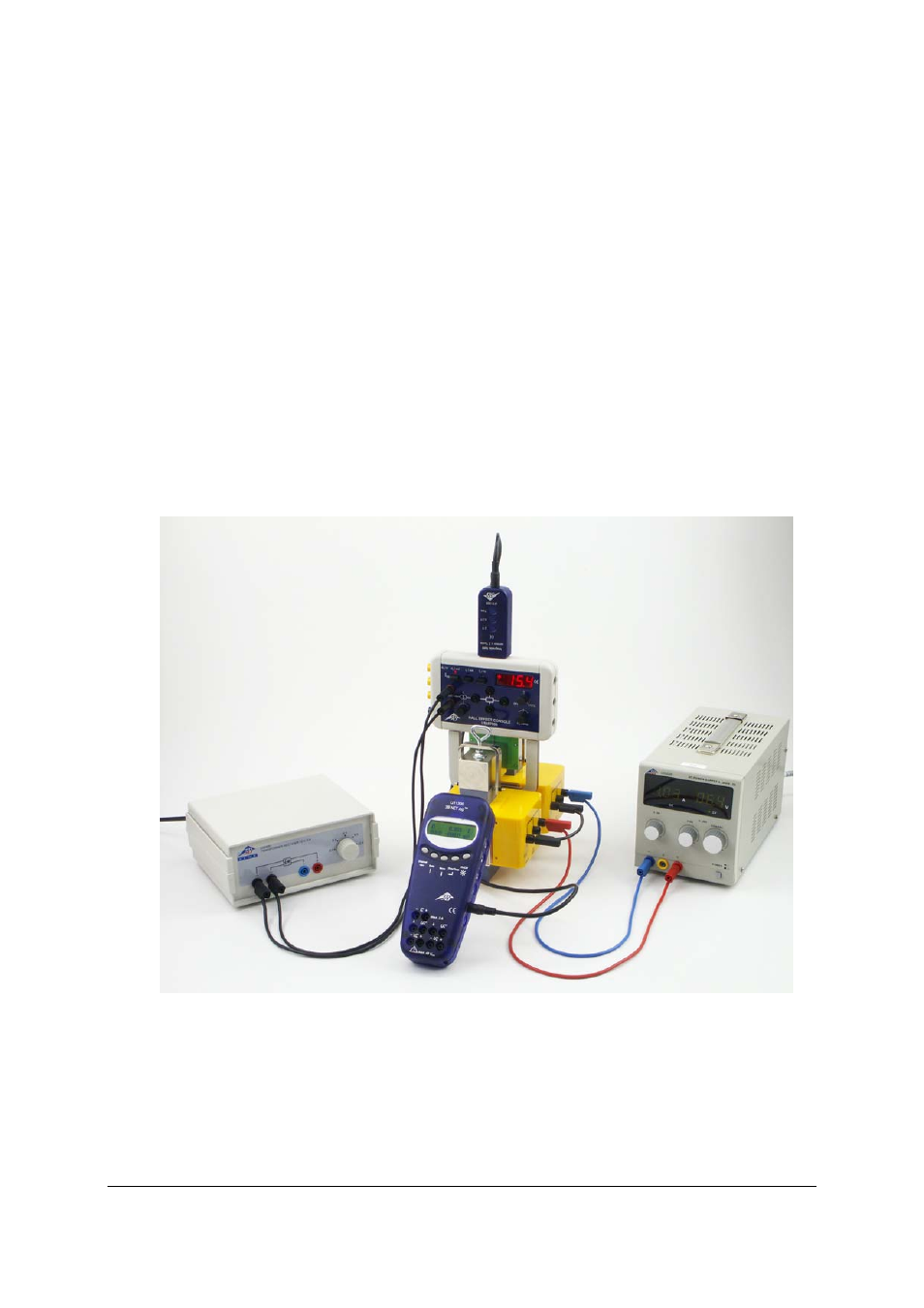

Fig. 1 Misurazione della densità di flusso nel traferro fra le espansioni polari di un elettromagnete nella struttura speri-
mentale relativa all'apparecchio di base per effetto Hall
