ESPAÑOL

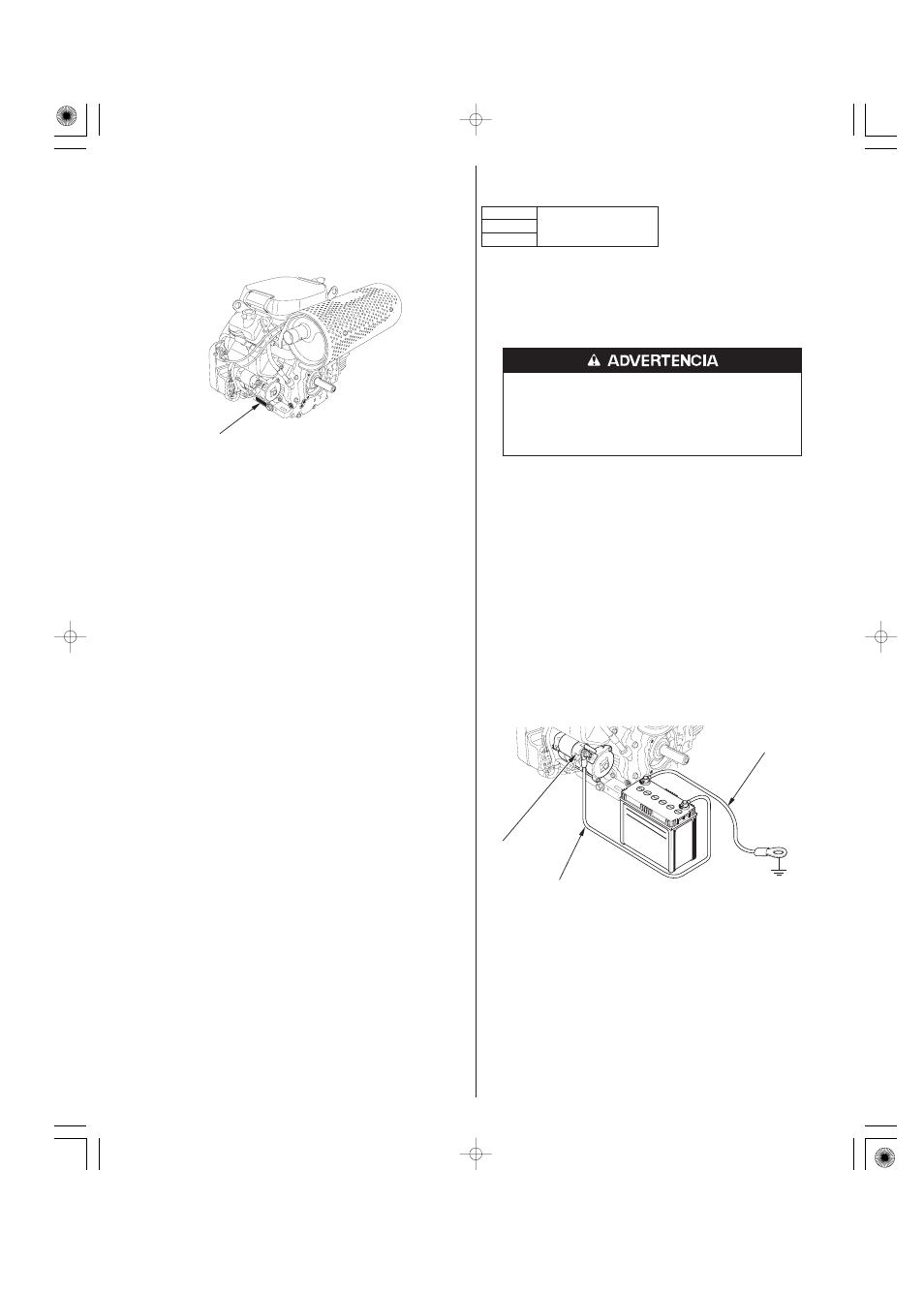

Conexiones de la batería para el motor de arranque eléctrico
Situación del número de serie
ADVERTENCIA:
Lávese las manos
después de la manipulación.
Batería recomendada
INFORMACIÓN TÉCNICA
SITUACIÓN DEL NÚMERO DE SERIE Y
DEL TIPO DE MOTOR
CABLE NEGATIVO (
)
DE LA BATERÍA
SOLENOIDE DEL
ARRANCADOR
CABLE POSITIVO (
)
DE LA BATERÍA
14
Anote el número de serie del motor, el tipo y la fecha de adquisición en los
espacios siguientes. Necesitará esta información cuando realice pedidos
de partes y consultas técnicas o sobre la garantía.
Número de serie del motor: __ __ __ __
__ __ __ __ __ __ __
Tipo de motor: ___ ___ ___ ___
Fecha de adquisición: ______ / ______ / ______
Los bornes, terminales, y accesorios relacionados con la
batería contienen plomo y compuestos de plomo.
Mantenga las chispas, el fuego, y el tabaco apartados de la
batería.
Una batería puede explotar si no se sigue el procedimiento
correcto, pudiendo ocasionar heridas a las personas que
estén cerca.
Tenga cuidado para no conectar la batería con las polaridades invertidas,
porque cortocircuitaría el sistema de carga de la batería. Conecte siempre
el cable positivo (
) de la batería al terminal de la batería antes de
conectar el cable negativo (
) de la batería, para que sus herramientas no
puedan causar un cortocircuito si tocan una parte puesta a tierra mientras
se aprieta el extremo del cable positivo (
) de la batería.
12 V
36 Ah
Revista los terminales y los extremos de los cables con grasa.
Conecte el cable negativo (
) de la batería al terminal negativo (
) de la
batería como se muestra.
Conecte el cable positivo (
) de la batería al terminal positivo (
) de la
batería como se muestra.
Conecte el cable negativo (
) de la batería a un perno de montaje del
motor, perno del bastidor, o a otro lugar de conexión de tierra apropiado
del motor.
Conecte el cable positivo (
) de la batería al terminal del solenoide del
arrancador como se muestra.
1.
2.
3.
4.
5.
GX630
GX660
GX690
