FRANÇAIS

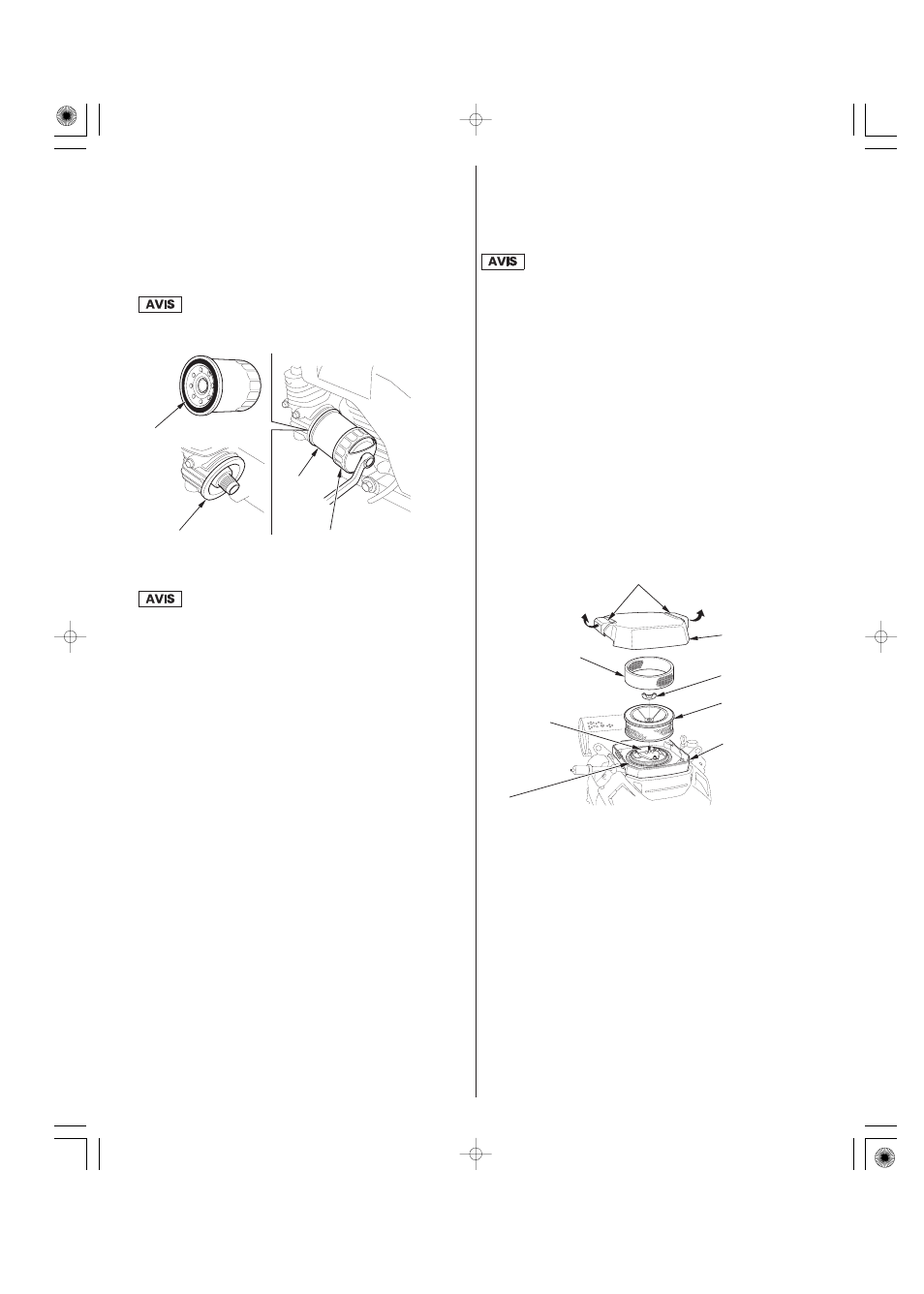

FILTRE A AIR FILTRE A HUILE
Renouveler
Contrôle
Nettoyage
JOINT
SOCLE DE MONTAGE DU FILTRE DOUILLE DE FILTRE A HUILE
LOQUET DE COUVERCLE DE FILTRE A AIR
ELEMENT FILTRANT EN
MOUSSE
CHAMBRE D’AIR
JOINT
COUVERCLE DE
FILTRE A AIR
ECROU A OREILLES
ELEMENT FILTRANT
EN PAPIER
BOITIER DE FILTRE A AIR
FILTRE A
HUILE
9
Si l’on utilise le moteur sans filtre à air ou avec un filtre à air endommagé,
des saletés pénétreront dans le moteur qui s’usera alors rapidement. Ce
type de dommage n’est pas couvert par la Garantie limitée du distributeur.
Contrôler les deux éléments filtrants et les remplacer s’ils sont
endommagés. Toujours remplacer l’élément filtrant en papier aux
intervalles prévus dans le programme d’entretien (voir page ).
Un filtre à air sale restreint le passage d’air vers le carburateur et réduit
ainsi les performances du moteur. Si l’on utilise le moteur dans des
endroits très poussiéreux, nettoyer le filtre à air plus souvent qu’il n’est
indiqué dans le PROGRAMME D’ENTRETIEN (voir page ).
Vidanger l’huile moteur, puis resserrer le boulon de vidange à fond.
Déposer le filtre à huile et vidanger l’huile dans un récipient approprié.
Jeter l’huile et le filtre usagés d’une manière compatible avec
l’environnement.
Utiliser une douille pour filtre à huile plutôt qu’une clй а sangle pour ne
pas risquer de heurter et d’endommager le manocontact d’huile.
Nettoyer le socle de montage du filtre et enduire le joint d’un filtre à
huile neuf avec de l’huile moteur propre.
N’utiliser qu’un filtre à huile Honda Genuine ou un filtre de qualité
équivalente prescrit pour ce modèle. L’utilisation d’un filtre incorrect ou
d’un filtre d’une autre marque que Honda de qualité non équivalente
peut causer des dommages au moteur.
Remplir le carter moteur avec la quantité spécifiée d’huile recommandée
(voir page ). Reposer le bouchon de remplissage d’huile et la jauge de
niveau d’huile.
Mettre le moteur en marche et vérifier s’il n’y a pas de fuites.
Arrêter le moteur et vérifier le niveau d’huile comme il est indiqué à la
page . Si nécessaire, faire l’appoint d’huile jusqu’au repère de limite
maximum de la jauge de niveau d’huile.
Visser le filtre à huile neuf à la main jusqu’à ce que le joint vienne en
contact avec le socle de montage du filtre, puis utiliser un outil à douille
pour filtre à huile pour serrer le filtre d’encore 3/4 tour.
12 N·m (1,2 kgf·m) Couple de serrage du filtre à huile:
Déposer le couvercle de filtre à air et contrôler les éléments filtrants.
Nettoyer ou remplacer les éléments filtrants sales. Toujours remplacer des
éléments filtrants endommagés.
Placer le loquet de couvercle de filtre à air sur la position de
déverrouillage et déposer le couvercle.
Retirer l’écrou à oreilles de l’élément filtrant en papier.
Déposer l’élément filtrant en papier et l’élément filtrant en mousse du
boîtier de filtre à air.
Déposer l’élément filtrant en mousse de l’élément filtrant en papier.
1.
2.
3.
4.
5.
7
1.
2.
3.
4.
5.
6.
7.
8
8
7
