MT-3109 AC/DC Digital Clamp Multimeter

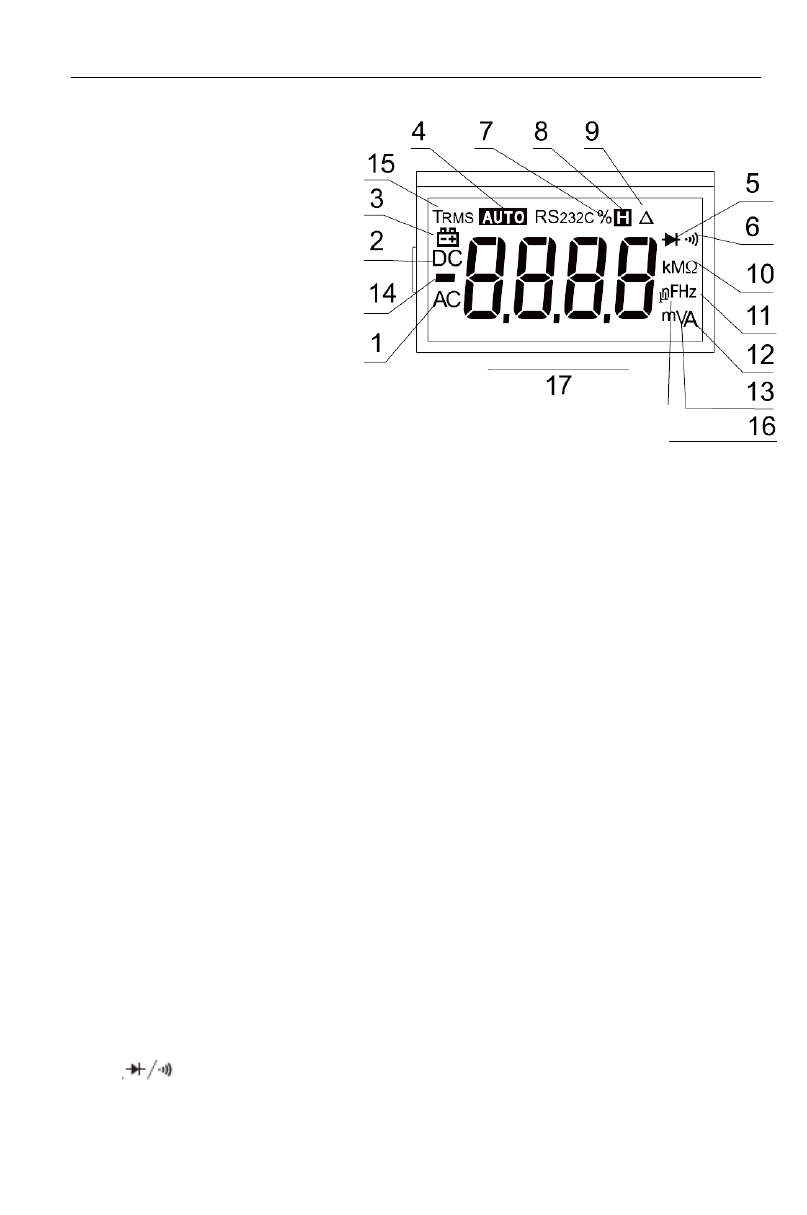

六、顯示符號（見圖 2）
25
1． 交流信號測量指示
2． 直流信號測量指示
3． 電池電量不足指示
4． 自動量程指示
5． 二極體測試指示
6． 連續檢測指示
7． 占空比測量指示
8． 數據保持指示
9． 相對值測量指示
10． 電阻測量單位（Ω
歐姆、kQ 千歐、
MQ 兆歐）
11． 頻率測量單位
12． 電流測量單位（A 安培）
圖 2
13． 電壓測量單位(mV 毫伏、V 伏特)
14． 負極性指示
15． 真有效值測量指示
16． 電容測量單位(F, nF, uF)
17． 對所選量程輸入信號太高，表示溢出
七、按鍵功能及自動關機
1. HOLD:為讀數保持鍵，以觸發模式工作，功能為保持顯示讀數。
按一次此鍵顯示值被鎖定，一直保持不變。再按一次此鍵，鎖
定狀態被解除，返回通常測量狀態。
2. REL△︰為多功能組合鍵，以觸發模式工作。在 V 及Ω測量檔
位時，作為 RANGE 鍵使用，鉗表開機預設為自動量程。按一下
此鍵即切換為手動量程。在手動量程狀態下，按一下此鍵即往
上跳一檔，如果在最高檔位則跳至最低檔位。按住此鍵超過 2
秒鐘，即切換為白動量程，在 A-測量檔位時，作為 REL△鍵使
用，按此鍵後使鉗表將當前顯示值作為參考值，並將顯示
“O＂，在此之後的測量結果中將自動減去參考值，直到再按此
鍵退出相對值測量功能，在 Hz 測量檔位時，作為 Hz/Duty%鍵使
用，按此鍵後，可以使鉗表再 H z 測量和 Duty%測量模式之間的
切換。
3. SELECT:為功能選擇鍵，以觸發方式工作，用此鍵可作為 V、A、
及 測量檔時測量方式的切換。
注意︰在自動關機後，若按著 SELECT 鍵開機，自動關機功能將
被取消。
