四、使用方法

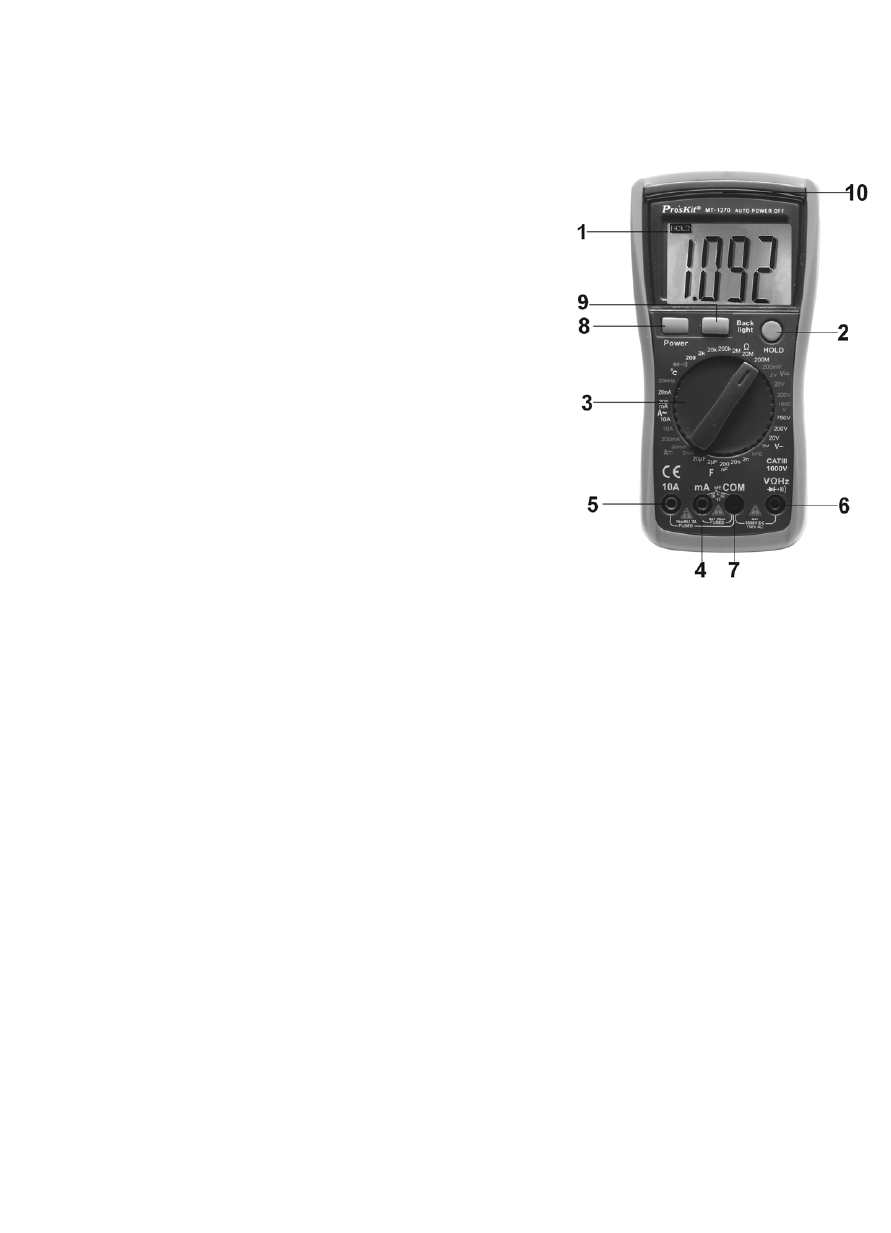

(一)．操作面牌說明
1. 液晶顯示器：顯示儀錶測量的數值
2. HOLD 保持開關：按下此功能，
儀錶當前所測數值保持在螢幕上
並出現“Hold＂符號，再次按下
開關彈起，“Hold＂符號消失, 退
出保持功能狀態
3. 旋鈕開關：用於改變測量功能及
量程
4. 小 於 200mA 電 流 測 試 , 溫 度
“＋＂, 電容，電晶體測試插座
5. 10A 電流測試插座
6. 電壓、電阻、頻率、通斷、二極
體測試插座
7. 公共地, 溫度“－＂,頻率, 電容,
電晶體, 二極體, 通斷測試插座
8. POWER 電源開關：開啟關閉電源
9. 背光照明開關︰開啟關閉背光照明功能
10. LED 指示燈
(二)．直流電壓測量
1. 將黑錶棒插入“COM＂插座，紅錶棒插入 “V/Ω/Hz＂插座
2. 將量程開關轉至相應的 DCV 量程上，然後將測試錶棒跨接在
被測電路上，紅錶棒所接的該點電壓與極性顯示在螢幕上。
注意：
1. 如果事先對被測電壓範圍沒有概念，應將量程開關轉到最高
的檔位元，然後根據顯示值轉至相應檔位上；
2. 如螢幕顯“1＂，表明已超過量程範圍，須將量程開關轉至較
高檔位元上。
(三).交流電壓測量
1. 將黑錶棒插入“COM＂插座，紅錶棒插入“V/Ω/Hz＂插座；
2. 將量程開關轉至相應的 ACV 量程上，然後將測試錶棒跨接在
被測電路上。
