Prokit's Industries MT-1217 - Manual (Page 20)

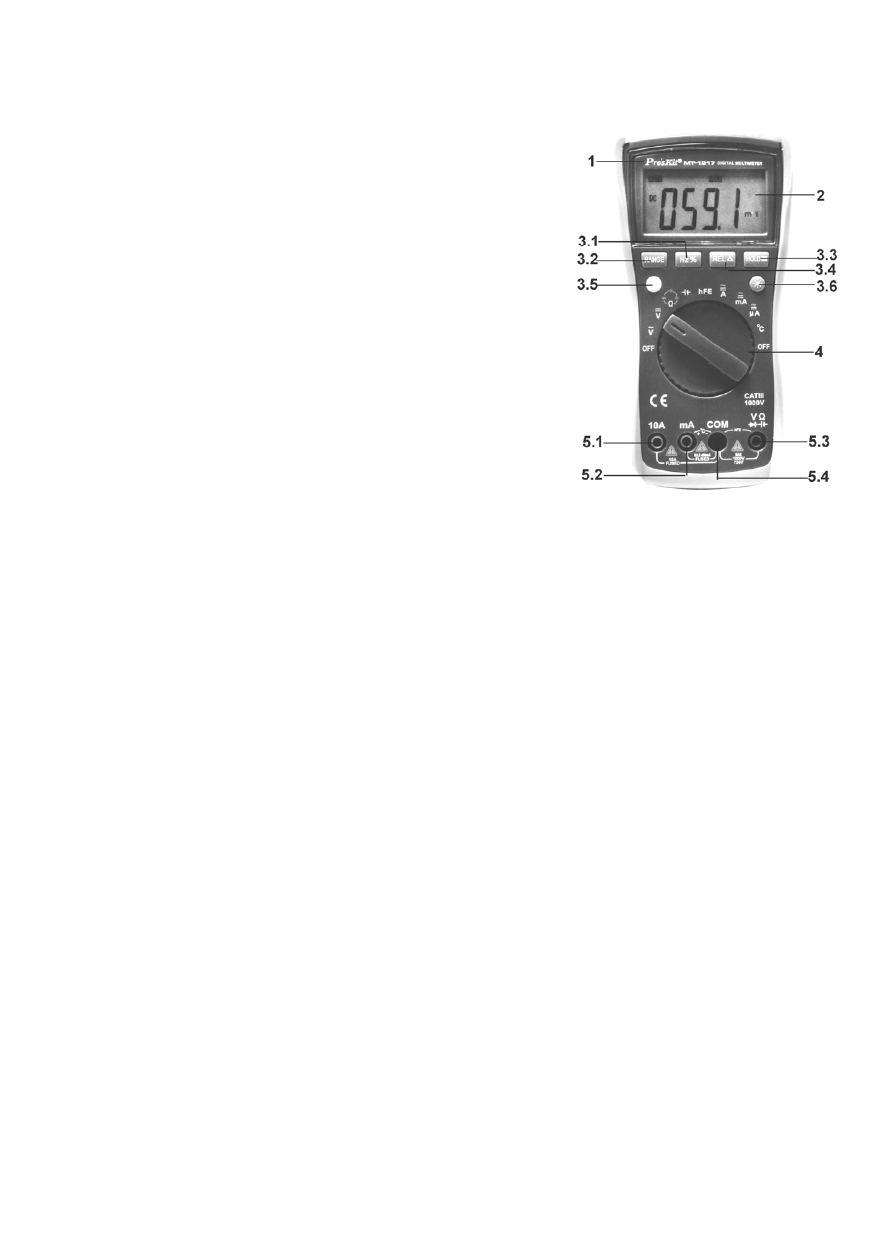

四、儀錶面板及按鍵功能說明
1.
儀錶型號
2. 液晶顯示器：顯示儀錶測量的數值及單位
3. 功能按鍵說明
3.1. Hz/% (頻率/占空比)：交流電壓位,
觸發此鍵, 可進行頻率／占
空比測量
3.2. Range: 量程選擇, 可手動選擇測
量的範圍以提高測量速度.
3.3. HOLD︰測量數據保持.
3.4. REL △(相對值測量)：在電容檔
觸發此鍵, 可進行相對值測量模式.
3.5. SELECT: 選擇電阻, 電容, 二極管, 通
斷測量功能及電流檔 DC/AC 切換
3.6. LCD 顯示背光按鍵, 觸發此鍵控制開,
閉背光.
4. 旋鈕開關：用於改變測量功能及量程。
5. 輸入插孔
5.1. 10A“+＂輸入插孔
5.2. mA“+＂電流輸入, 溫度“+＂輸入, 電容輸入以及電晶體輸入插孔
5.3. 電壓、二極體、電阻、頻率、蜂鳴器輸入插座
5.4. COM 公共插孔: 電流、電壓、二極體、電晶體、電阻、電容、頻率、
蜂鳴器、溫度的“-＂輸入插孔
五、其他功能
自動關機
在測量過程中，功能按鍵和撥盤開關在 15 分鐘內均無動作時，儀錶會“自
動關機＂（休眠狀態）
，以節約電能；在自動關機狀態下，按動功能鍵或是
轉動撥盤開關，儀錶會“自動開機＂（工作模式）
19
