Knape&Vogt BIF-20S Series User Manual
Sliding door hardware - bi-fold, Quincaillerie pour porte coulissante – pliante, Assembly instructions
SLIDING DOOR HARDWARE - BI-FOLD
BIF-20 •
For 2 or 4 doors up to 20 lbs. each with thickness of 3/4" to 1-3/4"
Assembly
Instructions
Drill (1/16",3/32", 3/16", 3/8") • Perceuse (1/16", 3/32", 3/16", 3/8") • Taladro (1/16",3/32", 3/16", 3/8")
Phillips Screw Driver • Tournevis Phillips • Destornillador Phillips
Fine Tooth Saw (optional) • Scie à dents fines (optionnelle) • Sierra de dientes finos (opcional)
Tape Measure • Ruban à mesurer • Cinta métrica
QuINCAILLERIE POuR PORtE COuLISSANtE – PLIANtE
BIF-20
• Pour 2 à 4 portes jusqu’à 9,07 kg chacune d’une épaisseur de 1,9 cm à 4,4 cm
HERRAjE PARA PuERtA DE CORREDERA PLEGABLE
– DE DOS HOjAS
BIF-20
• Para 2 o 4 puertas de hasta 9,07 kg cada una y de 1,9 cm a 4,4 cm de grosor
Instructions
d’assemblage
Instrucciones para
el ensamblaje

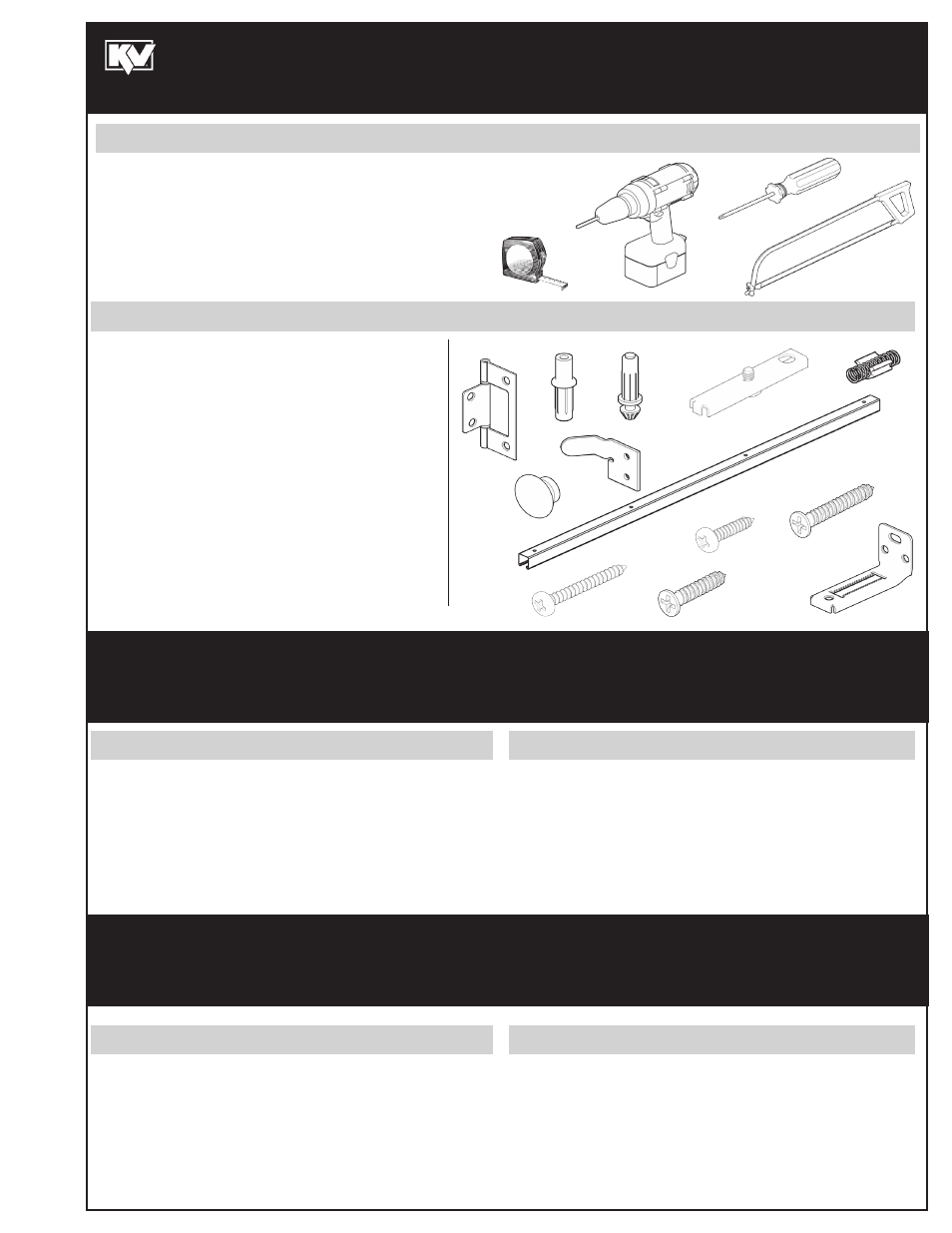

Tools Required • Outils requis • Herramientas requeridos
CONtENtS
2-Door 4-Door
A. Hinge
2
4
B. Top Pivot and Top Guide
2
4
C. Bottom Pivot
1
2
D. Track
1
1*
E. Track Pivot
1
2
F. Jamb Bracket
1
2
G. Wood Knob
1
2
H. Snubber
1
1
I. #8 x 1-3/4" Pan Head Screw
1
2
J. #6 x 7/8" Flat Head Screw
8
16
K. #8 x 3/4" Pan Head Screw
-
4
L. Aligner
-
2
M. #6 x 1-1/4" Flat Head Screw
11
22
A.
B.
C.
E.
H.
G.
D.
K.
J.
M.
I.
L.
F.
#310293_D (1013)
CONtENu
2-Portes 4-Portes
A. Penture
2
4
B. Pivot et guide supérieurs
2
4
C. Pivot inférieur
1
2
D. Rail
1
1*
E. Pivot du rail
1
2
F. Support de montant
1
2
G. Pommeau de bois
1
2
CONtENIDO
2-Puertas 4-Puertas
A. Bisagras
2
4
B. Pivote superior y guía superior
2
4
C. Pivote inferior
1
2
D. Carril
1
1*
E. Pivote del carril
1
2
F. Soporte de jamba
1
2
G. Tirador de madera
1
2
CONtENIDO
2-Puertas 4-Puertas
H. Amortiguador
1
1
I. #8 x 1-3/4" Tornillo cabeza chanfleada 1
2
J. #6 x 7/8" Tornillo cabeza plana
8
16
K. #8 x 3/4" Tornillo cabeza chanfleada
-
4
L. Alineador
-
2
M. #6 x 1-1/4" Tornillo cabeza plana
11
22
CONtENu
2-Portes 4-Portes
H. Amortisseur
1
1
I. #8 x 1-3/4" Vis tête cylindrique
1
2
J. #6 x 7/8" Vis à tête plate
8
16
K. #8 x 3/4" Vis tête cylindrique
-
4
L. Aligner
-
2
M. #6 x 1-1/4" Vis à tête plate
11
22
#310293_D (1013)
#310293_D (1013)
*Note: 4-door 8' has two 48" tracks.
*Remarque: 2,4 m, 4 portes dotéeses de rails de 122 cm.
*Nota: para 4 puertas de 2,4 m tiene carriles de 122 cm.
