D.
F. G.
E.
C.
A.
B.
OR
Assembly
Instructions

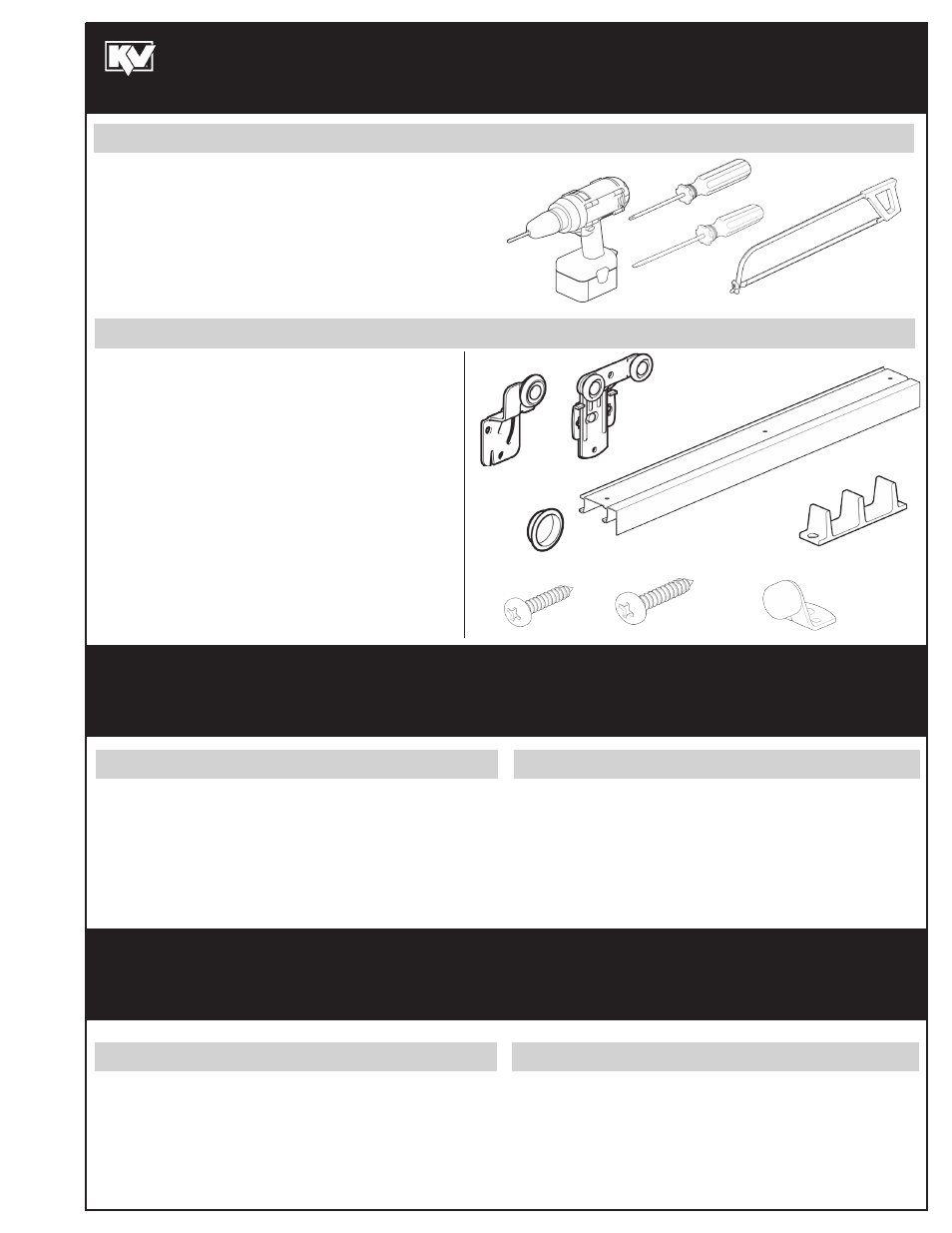

Drill (3/32") • Perceuse (3/32") • Taladro (3/32")
Phillips Screw Driver • Tournevis Phillips • Destornillador Phillips
Fine Tooth Saw (optional) • Scie à dents fines (optionnelle) • Sierra de dientes finos (opcional)
Flat Head Screw Driver • Tournevis à tête plate • Destornillador de cabeza plana
Tools Required • Outils requis • Herramientas requeridos
#310289_B (1112)
SLIDING DOOR HARDWARE - BY PASS
BYP-60AFW & BYP-75AFW • For 2 or 3 doors up to 60 lbs. (single wheel)
& 75 lbs. (twin wheel) each with thickness of 1-3/8"
CONTENTS 2-Door 3-Door
A. Track 1 1
B. Carrier B Offsets 4 6
C. Pull 2 3
D. Floor Guide 1 2
E. #8 x 3/4" Phillips Pan Head Screw 13 26
F. #8 x 1-1/4" Phillips Pan Head Screw 7 14
G. Door Stop 1 1
Instructions
d’assemblage
Instrucciones para
el ensamblaje
#310288_B (0912)
#310289_B (1112)
#310289_B (1112)
HERRAJE PARA PUERTA CORREDIZA - TIPO BY PASS
BYP-60AFW & BYP-75AFW • Para 2 o 3 puertasde hasta 27,2 kg (sola rueda)
y 34 kg (rueda doble) cada una y de 3,5 cm de grosor
CONTENIDO 2-Puertas 3-Puertas
A. Caril 1 1
B. Offsets del portador B 4 6
C. Deslizador 2 3
D. Guía del piso 1 2
E. #8 x 3/4" Tornillos Phillips 13 26
de cabeza chanfleada
CONTENIDO 2-Puertas 3-Puertas
F. #8 x 1-1/4" Tornillos Phillips 7 14
de cabeza chanfleada
G. Tope de la puerta
1 1
QUINCAILLERIE POUR PORTE COULISSANTE – BY PASS
BYP-60AFW & BYP-75AFW • Pour 2 à 3 portes jusqu'à 27,2 kg (roue simple)
y 34 kg (roue jumele) chacune d'une épasseur de 3,5 cm
CONTENU 2-Portes 3-Portes
A. Coulisse 1 1
B. Supports a rouleaux décalés B 4 6
C. Poignée 2 3
D. Guide de porte 1 2
E. #8 x 3/4" Vis Phillips 13 26
tête cylindrique
CONTENU 2-Portes 3-Portes
F. #8 x 1-1/4" Vis Phillips 7 14
tête cylindrique
G. Butoir
1 1
