AUSGEGEBEN: 02-18-08 BLATT NR.: 202-9249-6 04-05-11
M4 x 25mm (4)
510-1082
M6 x 12mm (4)
520-1050
M6 x 20mm (4)
520-9554
M6 x 30mm (4)
520-1067
Befestigungsteile der Sicherheitsadapterhalterung
M4 x 25mm (4)
504-1015
M6 x 12mm (4)
520-1128
M6 x 20mm (4)
520-9402
M6 x 30mm (4)
510-9109
Befestigungsteile der Adapterhalterung (keine Sicherheitsausführung)
M4 x 10mm (4)
510-1060
Nr. 8 SAE Scheiben (8)
540-1001
M4 x 10mm (4)
504-9012
Nr. 8 SAE Scheiben (8)
540-1001
.5 Zoll Abstandhaltern (4)
590-2021
.5 Zoll Abstandhaltern (4)
590-2021
CC
AA
BB
DD
FF
EE

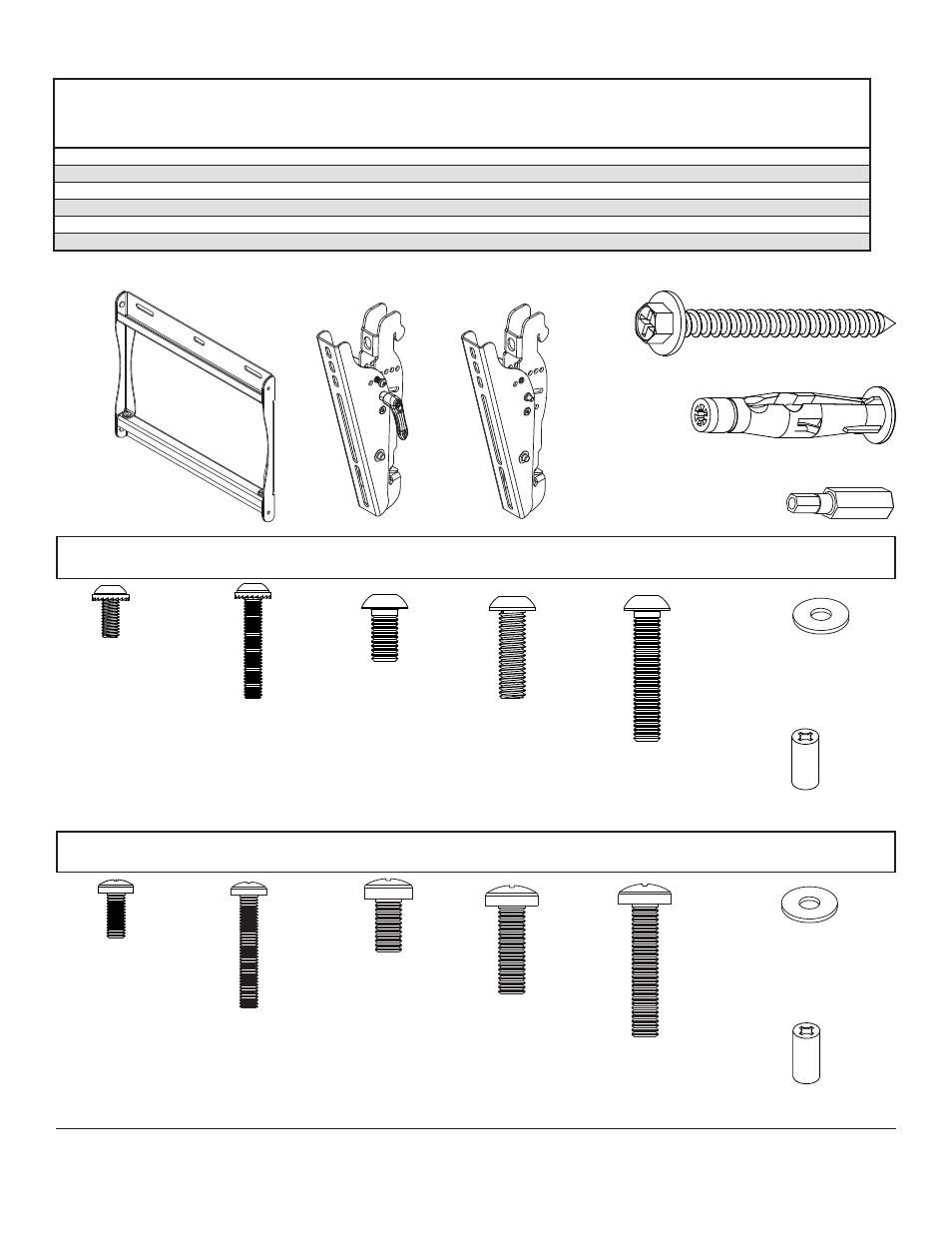

Die Teile können etwas anders als in der Abbildung aussehen.
Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden.
Anz.
ST635P
SCHWARZ
ST635P-S
SILBER
ST635
SCHWARZ
ST635-S
SILBER
AA
1
201-1506
201-4506
201-1506
201-4506
BB
1
201-1461
201-4461
201-1462
201-4462
CC
1
201-1463
201-4463
201-1464
201-4464
DD
2
5S1-015-C03
5S1-015-C03
5S1-015-C03
5S1-015-C03
EE
2
590-0320
590-0320
590-0320
590-0320
FF
1
-
-
560-1133
560-1133
KEINE SICHERHEITSAUSF.
SICHERHEITSAUSF.
Teileliste
4 MM SICHERHEITSTREIBER
LINKE KIPPHALTERUNG
RECHTE KIPPHALTERUNG
Nr. 14 x 63,5 ZOLL HOLZSCHRAUBE
BETONDÜBEL
WANDPLATTE
Beschreibung
