42 sur 51 PUBLIÉ LE: 09-30-09 FEUILLE No: 056-9024-1
Français

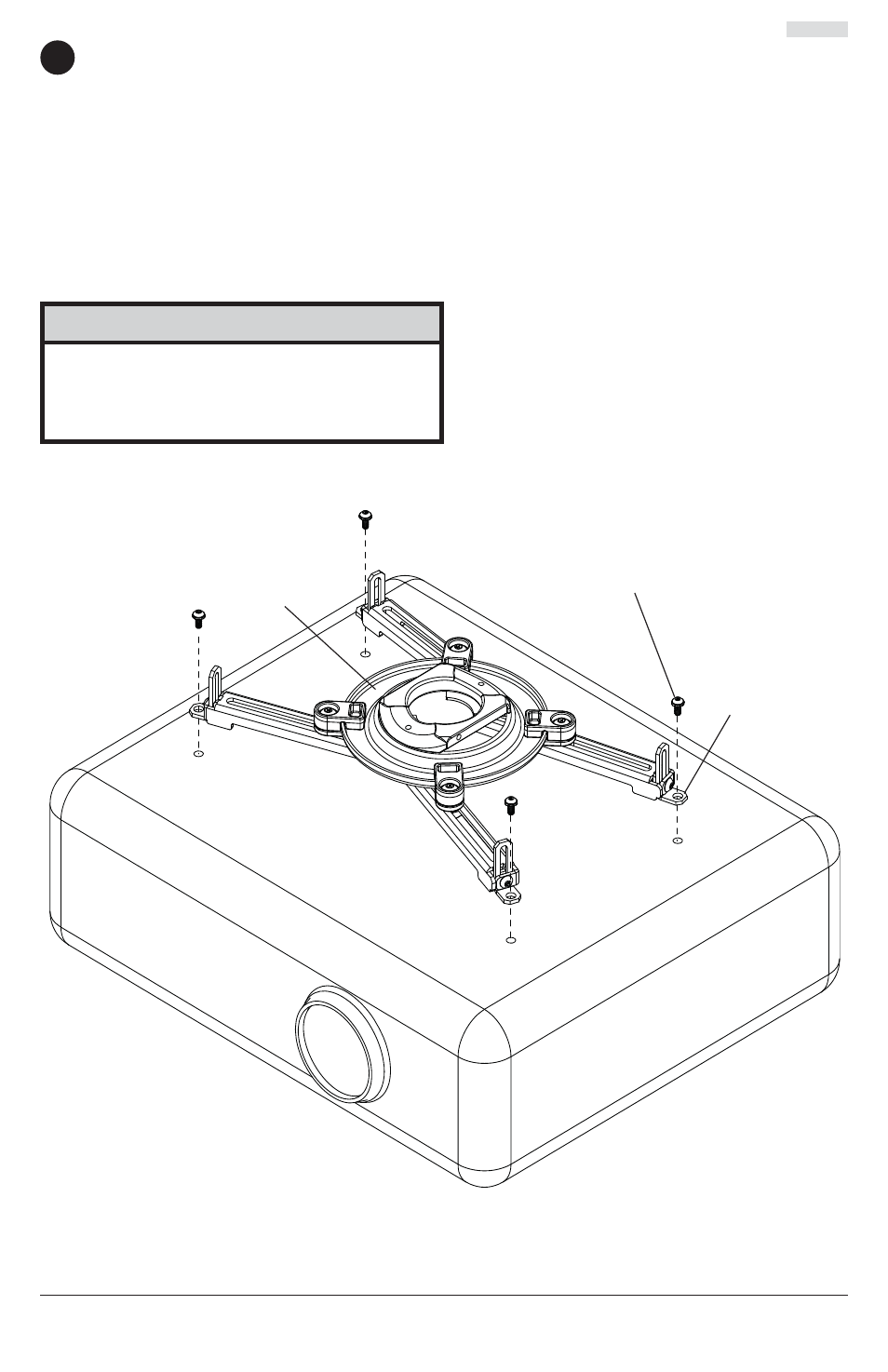

Fixez la plaque d’adaptation (B) au projecteur à l’aide d’une vis (J, K, L ou M) pour chaque rail,
comme indiqué ci-dessous. Serrez toutes les vis, tout en maintenant le centre de gravité. Veillez
à ce que la plaque d’adaptation (B) soit droite. Réglez les pattes des rails afi n de maintenir la
plaque d’adaptation à l’horizontale. Serrez toutes les vis à l’aide d’une clé hexagonale de sécu-
rité de 4mm (I) tout en maintenant le centre de gravité. Si vous utilisez des vis M3 (J), serrez
celles-ci à l’aide d’une clé hexagonale de sécurité de 2mm (H).
REMARQUE : Le montage des projecteurs nécessitera des vis de tailles différentes. Combinez
les vis (J, K, L ou M) et un réglage des pattes approprié afi n de bien caler les rails de la plaque
d’adaptation (B) contre le projecteur. IMPORTANT : Afi n d’insérer correctement les fi letages
dans les trous de fi xation, vous devez serrer la vis d’au moins trois tours complets.
REMARQUE : Si vous utilisez la vis (J), placez la rondelle (G) entre la vis (J) et la patte du rail.
6
PATTE DU RAIL
J, K, L ou M B
• Il incombe à l’installateur de s’assurer que le
projecteur est correctement ventilé. Les pattes
des rails servent à soulever le support de la
surface du projecteur.
MISE EN GARDE
