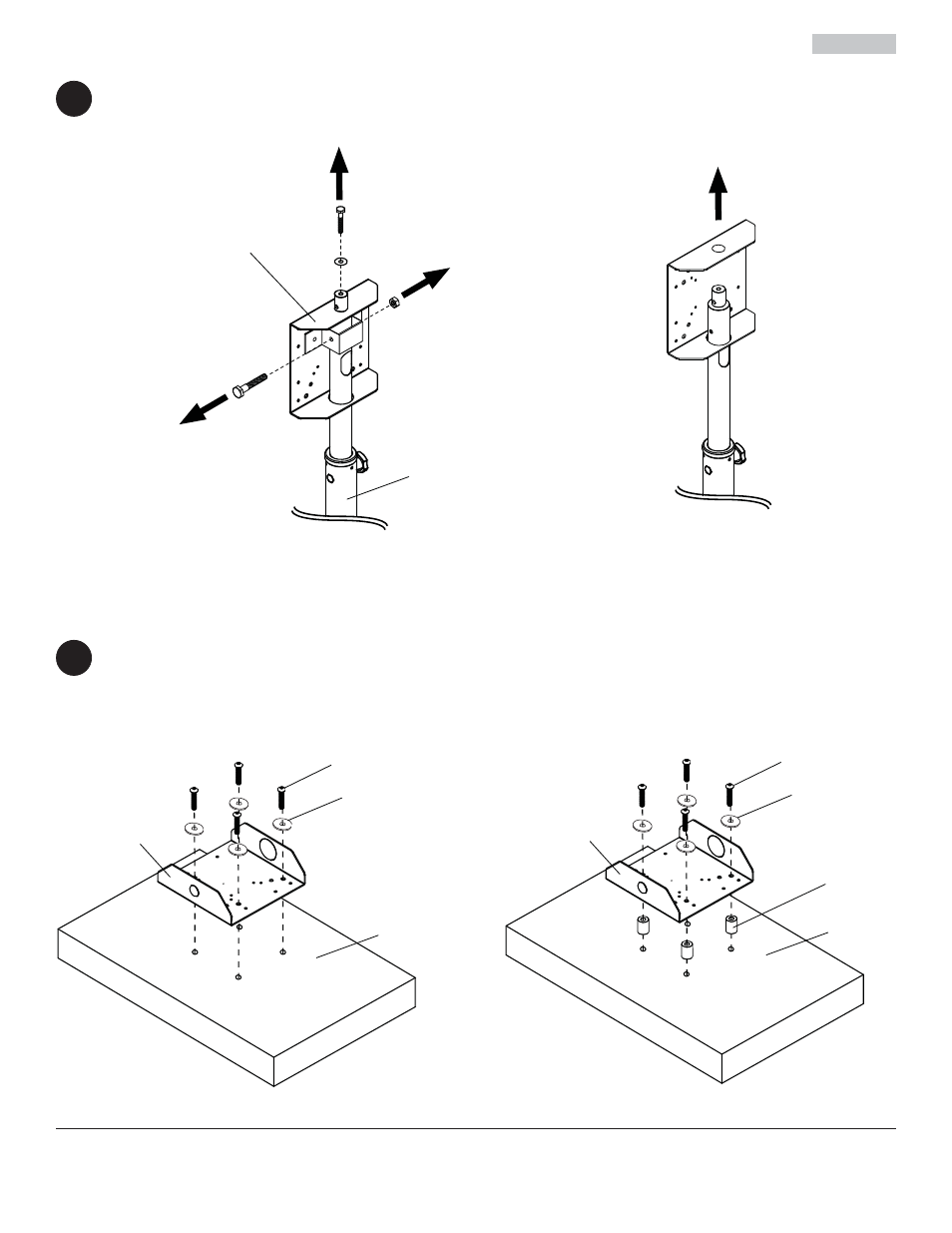

Sélectionnez la vis de sécurité qui répond le mieux à l'écran. Centre de support de l'adaptateur de la colonne (A)
sur le dos de l'écran et alignez les quatre trous de montage. Fixer la colonne (A) à l'écran avec quatre vis et quatre
rondelles en utilisant la clé Allen (C) comme le montre la fi gure 5.1. Si l'écran a une émoussés ou concaves retour
entretoises peuvent être utilisés entre l'écran et le support adaptateur de la colonne (A) comme illustré à la fi gure
5.2. La vis doit effectuer au moins trois tours complets dans le trou de fi xation et tenir solidement en place.
5
Installation de l’écran plat sur la plaque murale
vis
rondelle
écran
Figure 5.1
Figure 5.2
spacer
vis
rondelle
écran
4
Retirer la Plaque Adaptateur de la Colonne Réglable
Retirer la vis et la rondelle du haut de la colonne réglable (A) en utilisant un 1/2 po clй а douille, comme le montre
la fi gure 4.1. Écrou hexagonal et le boulon retirer de l'arrière de la plaque adaptatrice. Slide plaque adaptatrice de
la colonne réglable (A) au large comme le montre fi gure 4.2.
A
Plaque
Adaptateur
Figure 4.1
Figure 4.2
Plaque
Adaptateur
Plaque
Adaptateur
