Peerless-AV YBFTLU - Installation - Manual (Page 9)

9 2012-04-18 #:203-9127-1
E (6)
A
1a-3
1a-4
Mounting hole must center on stud.
El ori
¿ cio debe quedar centrado en el montante.
Le trou doit être centré sur le montant.
Das Loch muss am Ständer zentriert sein.
Boorgat moet midden op de balk liggen.
Il foro trapanato deve centrarsi sul montante.
Vyvrtaný otvor musí být v st
ĜedČ stČny.
Vyv Ětaný otvor musí byĢ v strede steny.
O furo tem de ser perfurado no centro da escora.
Aç
Õlan delik dire÷in tam merkezinde olmalÕdÕr.
ENG
ESP
FRN
DEU
NEL
ITL
ýEŠ
SLK
POR
TÜR
5/32"
(4mm)
3/8"
(10mm)

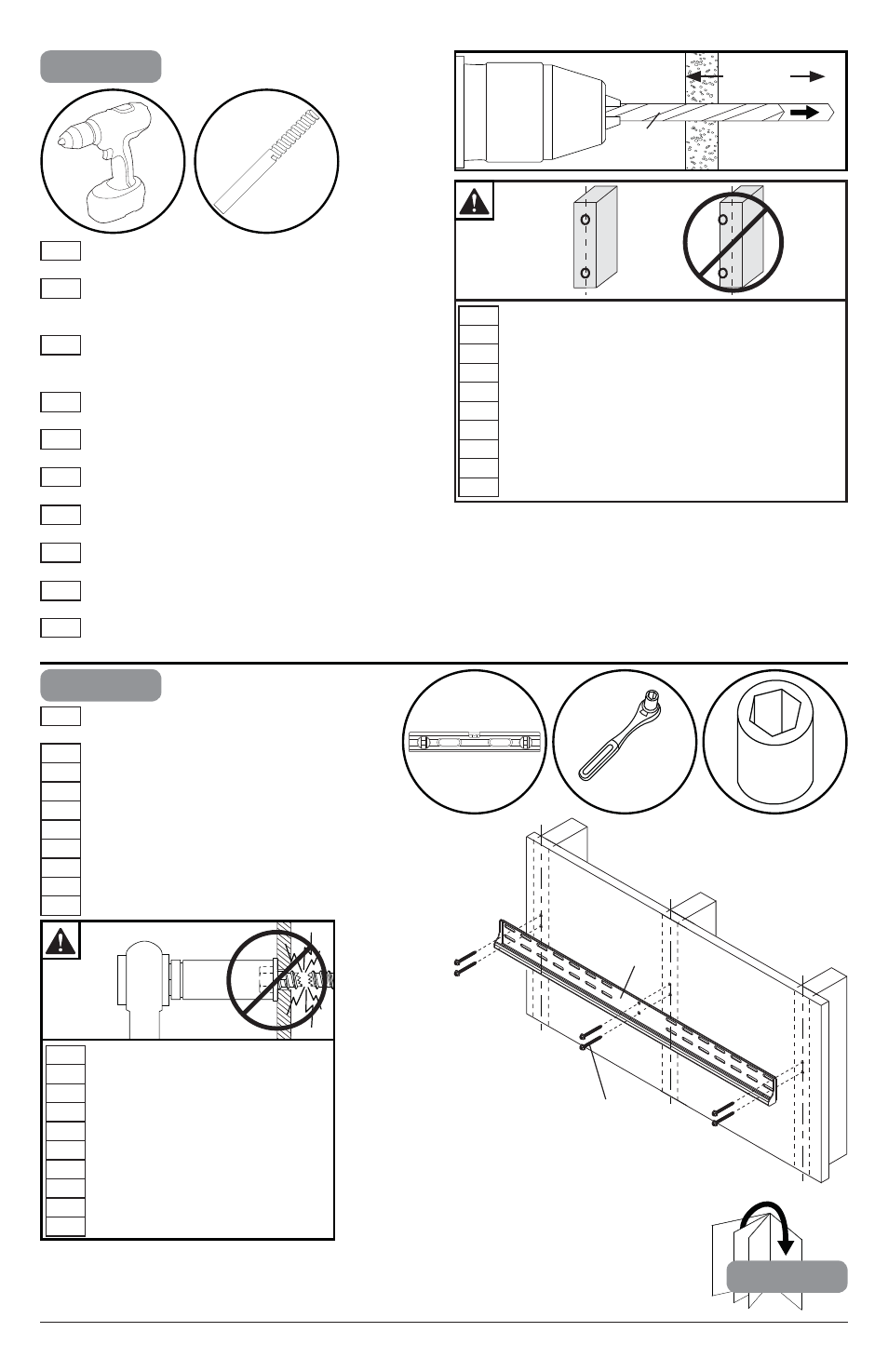

Drill mounting holes into supporting surface
(2.5" (64 mm) minimum depth required).
Taladre los agujeros de montaje en la super
¿ cie
de apoyo; se requiere una profundidad mínima de
2.5" (64 mm).
Percez les trous de
¿ xation dans la surface
de support, une profondeur minimale de
2,5 po (64 mm) est requise.
Bohren Sie Montagelöcher in die Montage
À äche;
Mindesttiefe von 64 mm (2,5 Zoll) erforderlich.
Boor montagegaten in het ondersteunende
oppervlak met een diepte van ten minste 64 mm.
Trapanare I fori di sostegno nella super
¿ cie di sup-
porto; profondità minima richiesta 64 mm (2,5").
Vyvrtejte montážní otvory do nosné plochy,
minimální požadovaná hloubka je 64 mm (2,5").
Nav
Ětajte montážne otvory do nosnej plochy,
minimálna vyžadovaná h Ďbka je 64 mm (2,5").
Perfure os furos de montagem na superfície de
apoio, 64mm de profundidade mínima necessária.
Montaj deliklerini destekleyici yüzeye delin,
64 mm (2,5 inç) minimum derinlik gereklidir.
ENG
ESP
FRN
DEU
NEL
ITL
ýEŠ
SLK
POR
TÜR
2
2.5"
(64mm)
5/32"
(4mm)
Level wallplate. Install using wood
screws provided.
Nivele e instale.
Mettez à niveau et procédez au montage.
Waagerecht ausrichten und anbringen.
Installeer de schroeven waterpas.
Livella e installa.
Vyrovnejte a namontujte.
Vyrovnajte a namontujte.
Nivelar e instalar.
Dengeleyin ve tak
Õn.
ENG
ESP
FRN
DEU
NEL
ITL
ýEŠ
SLK
POR
TÜR
Maximum 80 in. • lb (9 N.M.).
Máxima 80 in. • lb (9 N.M.).
Maximum 80 in. • lb (9 N.M.).
Maximum 80 in. • lb (9 N.M.).
Maximaal 80 in. • lb (9 N.M.).
Massima 80 in. • lb (9 N.M.).
Maximum 80 in. • lb (9 N.M.).
Maximum 80 in. • lb (9 N.M.).
Máxima 80 in. • lb (9 N.M.).
Maksimum 80 in. • lb (9 N.M.). ENG
ESP
FRN
DEU
NEL
ITL
ýEŠ
SLK
POR
TЬR
