25 von 32 AUSGEGEBEN: 06-22-10 BLATT NR.: 061-9053-6 01-15-11
Deutsch

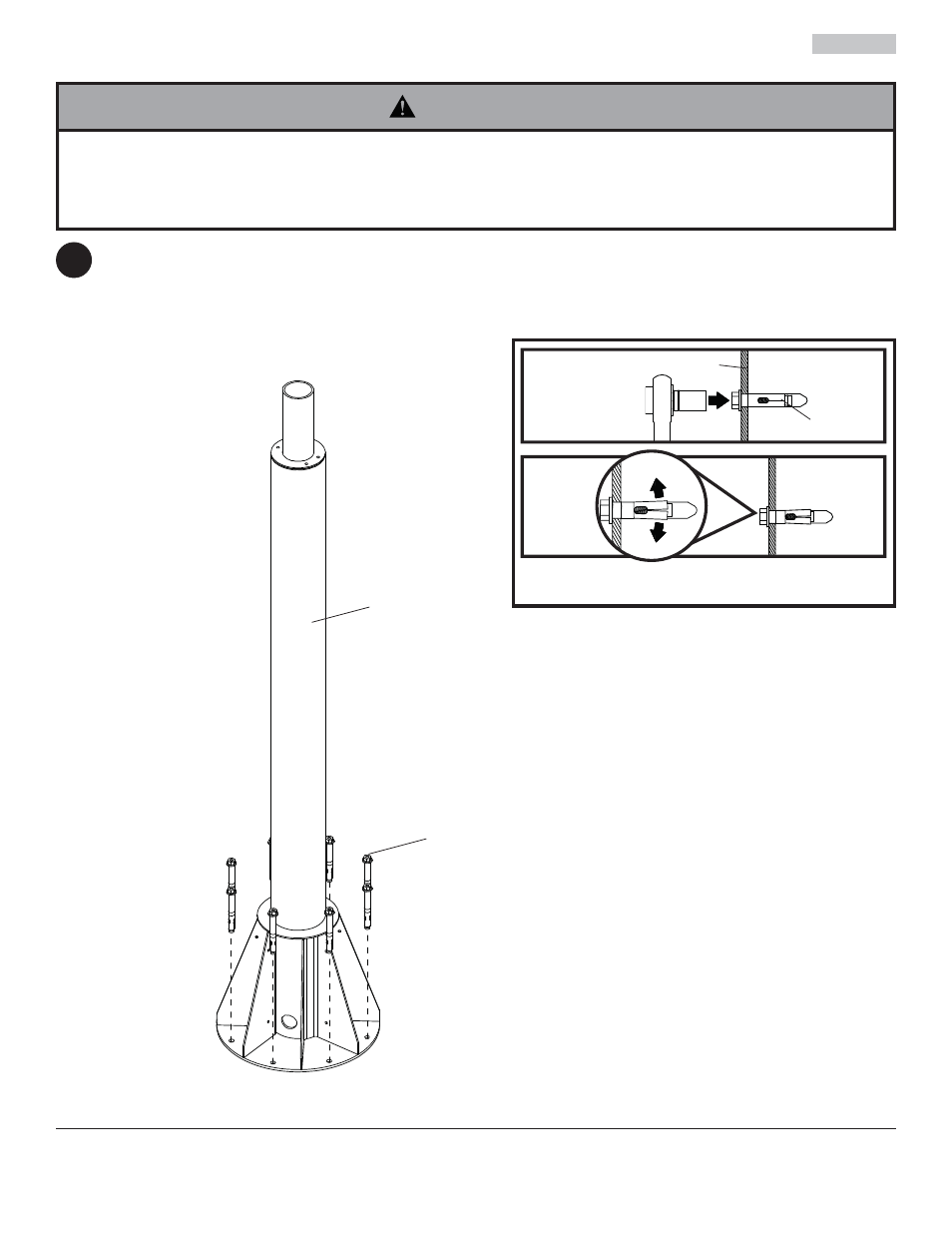

Verwenden Sie die Stützsäule (A) als Schablone, um acht Montagebohrungen auf dem Betonboden zu
markieren. Bohren Sie wie dargestellt acht Führungslöcher mit einem Durchmesser von 10 mm (3/8 Zoll) und
einer Mindesttiefe von 76 mm (3 Zoll). Setzen Sie die Stützsäule über die Montagebohrungen und befestigen Sie
sie mit acht Betonspreizdübeln (B) wie unten dargestellt. Ziehen Sie alle Befestigungsteile an.
1
Anbringung an Massivbeton
A
B
Ziehen Sie alle Befestigungsteile an. Das maximale Drehmoment
darf 47 Nm (40 ft. • lb) nicht überschreiten.
A
B
concrete
fl oor
• Bei der Anbringung muss darauf geachtet werden, dass die Montagefl äche die kombinierte Last von Bildschirm und
allen Befestigungsteilen und -komponenten tragen kann.
• Nur zur Befestigung an Betonböden. Es müssen alle acht Betonspreizdübel verwendet werden.
• Das maximale Drehmoment darf 47 Nm (40 ft. • lb) nicht überschreiten.
ACHTUNG
