11 de 24 PUBLICADO: 08-09-10 HOJA #: 061-9059-4 10-18-10
Español

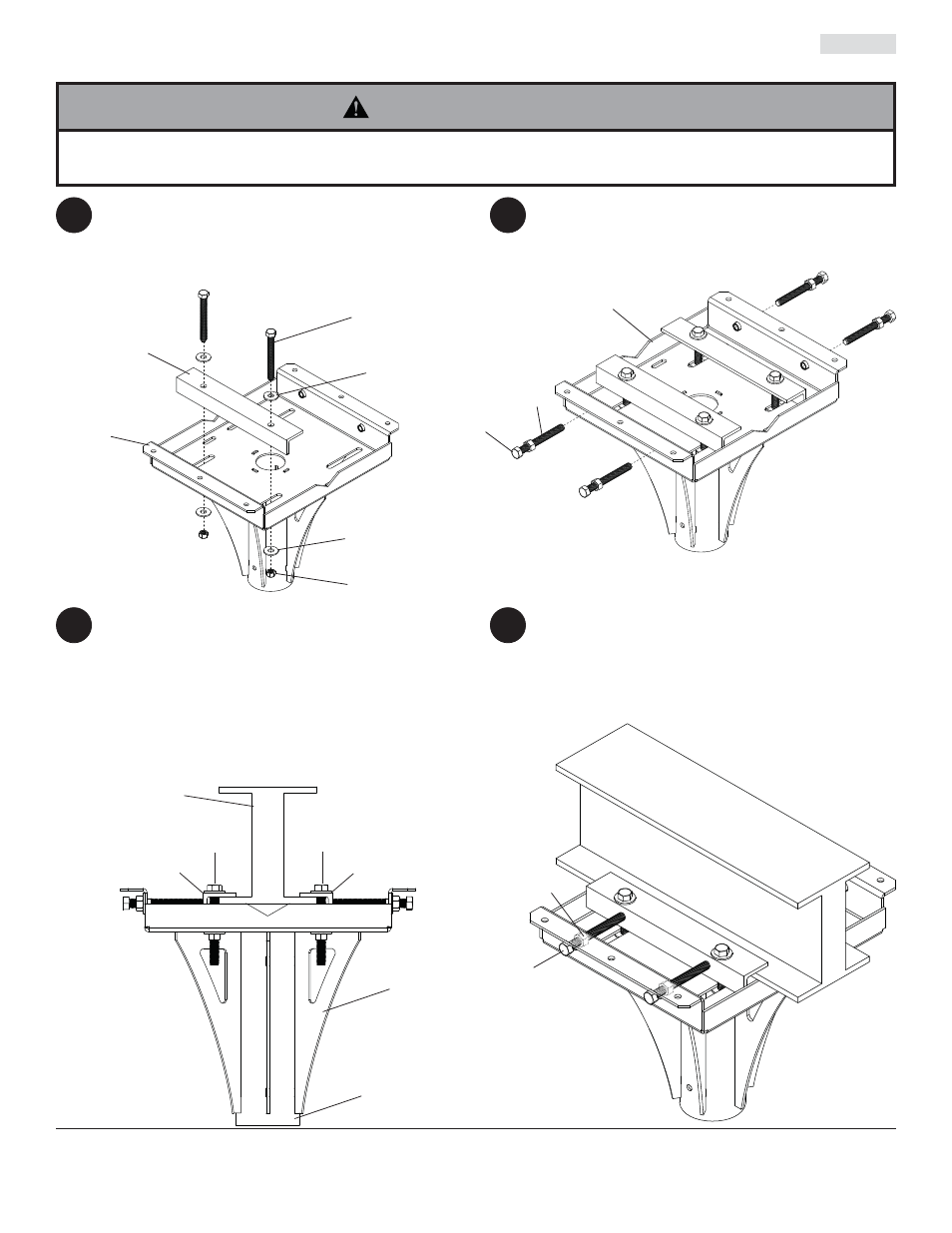

Enrosque dos pernos (M) por las cuatro arandelas
(N), la abrazadera de techo (L) la unidad de techo
(C) y dos contratuercas (O), como se muestra.
Haga lo mismo con la segunda abrazadera de
techo.
Lleve la unidad de techo (C) a la viga en I y
deslice las abrazaderas de techo (L) tan cerca
de la mitad de la viga como se pueda. NOTA: El
tubo de la unidad de techo debe estar centralizado
debajo de la viga en I.
Vaya apretando los pernos (M) de la abrazadera
derecha y los de la abrazadera izquierda hasta
que la presión de los pernos sea igual en ambas
abrazaderas.
Enrosque las cuatro tuercas hexagonales (P) en
los cuatro pernos (M). Enrosque los cuatro pernos
(M) en los lados la unidad de techo (C), pero no
los apriete.
1
3
2
Instalación en una viga en I
N
N
M
P
M
C
L
C
O
M M
C
VIGA EN I
ABRAZADERA
IZQUIERDA (L) ABRAZADERA
DERECHA (L)
TUBO
Apriete los pernos (M) en los lados la unidad de
techo sólo hasta que toquen la abrazadera de
techo.
Apriete las tuercas hexagonales (P) hasta que
toquen los lados la unidad de la placa de techo.
4
M
P
• El instalador debe verifi car que la superfi cie de apoyo sea capaz de soportar fi rmemente la carga combinada del
equipo y todos los herrajes y componentes.
ADVERTENCIA
