23 sur 29
Français
PUBLIÉ LE : 10-24-11 FEUILLE n o : 095-9364-1

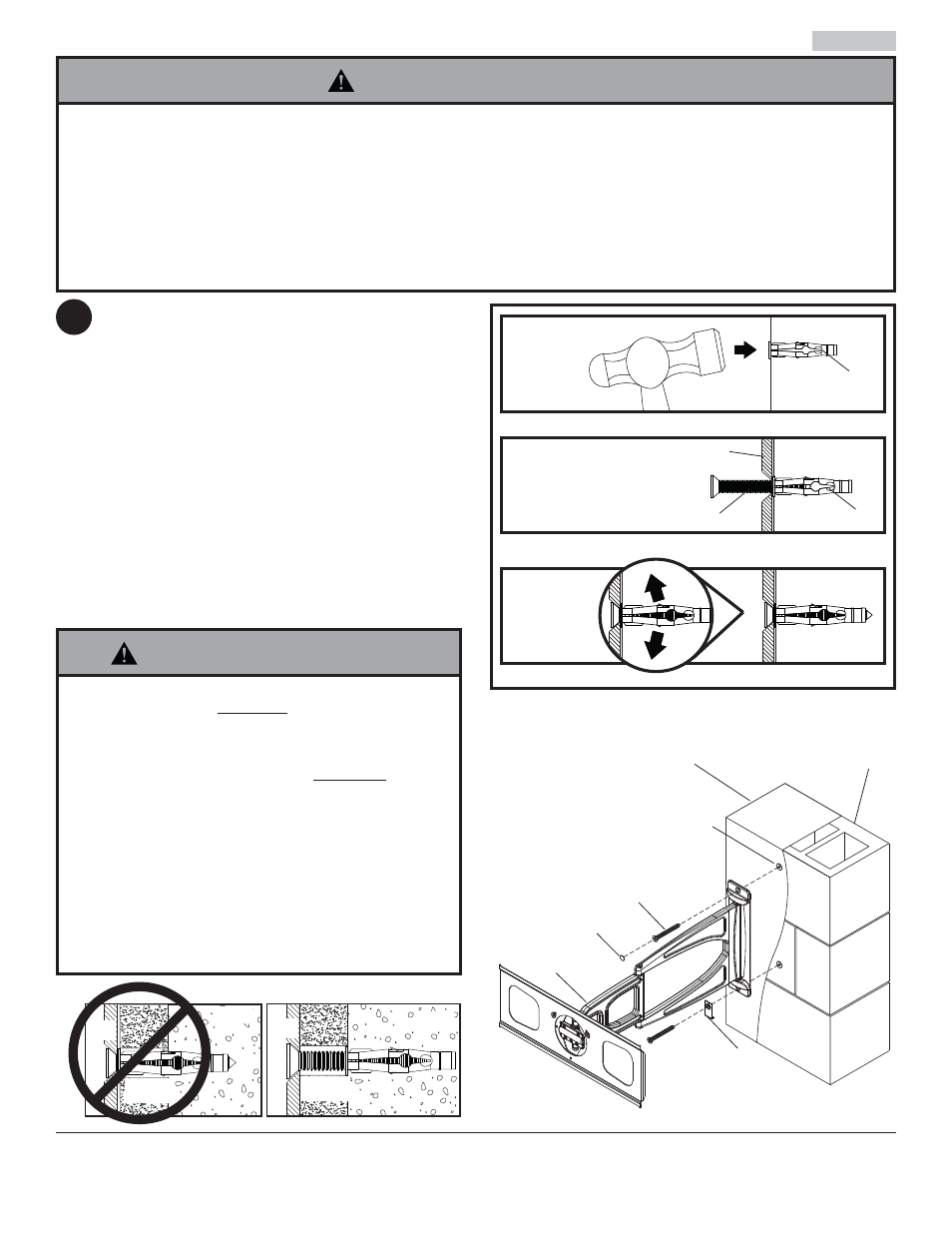

1
Assurez-vous que support mural articulé (A) est de
niveau et utilisez la plaque murale comme gabarit pour
marquer l’emplacement des quatre trous de fi xation. Les
trous de montage supérieurs doivent être situés à 6,66 po
(169 mm) au-dessus de l’endroit souhaité pour le centre
de l’écran comme illustré à la fi gure 1.1 à la page 22.
Percez deux trous de 5/16 po (8 mm) de dia. à une pro-
fondeur minimale de 2,5 po (64 mm). Insérez les chev-
illes d’ancrage (D) dans les trous au ras du mur comme
illustré. Fixer le bras murale (A) sur avec deux de vis à
bois (C) comme illustré à la fi gure 1.3. Pour l'option de
gestion des câbles, installez l'ancrage de câble (I) dans le
trou de fi xation inférieur à l'aide d'une vis à bois (C).
REMARQUE : Veillez à ce que fl èche soit tourné vers
le haut lors du montage du support mural articulé (A) au
mur, comme illustré à la fi gure 1.1.
Assurez-vous qu’elle est de niveau, puis serrez toutes les
fi xations. Insérez deux embouts de fi xation (H) dans les
trous de fi xation. Les trous de fi xation.
BÉTON PLEIN
BLOC DE BÉTON
DE MÂCHEFER
Installation sur du béton plein ou un bloc de béton de mâchefer
• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur
de béton d’au moins 35 mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier !
Veillez à effectuer le montage dans une partie pleine du bloc, généralement à au moins 25 mm (1 po) du côté du bloc. Le bloc
de béton de mâchefer doit être conforme aux spécifi cations de l’ASTM C-90. Pour percer le trou, il est conseillé d’utiliser une
perceuse électrique standard sur un réglage bas au lieu d’un marteau perforateur, afi n d’éviter de briser la partie arrière du trou
lorsque vous pénétrez un vide ou une cavité.
• Le béton doit avoir une densité minimum de 2 000 psi. Un béton de densité moindre risquerait de ne pas retenir un ancrage de
béton.
• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et
de tous ses composants.
AVERTISSEMENT
• Serrez les vis de manière que la plaque murale soit
fermement fi xée, mais sans excès. Un serrage excessif
peut endommager les vis et en réduire considérablement le
pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Fixez toujours des ancrages de béton directement sur du
béton porteur.
• Ne fi xez jamais d’ancrages sur du béton recouvert de
plâtre, une cloison sèche ou autre matériau de fi nition. Si
vous ne pouvez pas éviter d’effectuer le montage sur du
béton recouvert d’une surface de fi nition, celle-ci doit être
chambrée (non évalué UL), comme indiqué cidessous.
Assurez-vous que les ancrages de béton ne se séparent pas
du béton lorsque vous serrez les vis. Si l’épaisseur du plâtre
/ de la cloison sèche dépasse 16 mm (5/8 po), des fi xations
adaptées devront être fournies par l’installateur (non évalué
UL).
AVERTISSEMENT
INCORRECT CORRECT
VUE EN COUPE
béton
plaque
mural plaque
mural
béton
plâtre /
cloison sèche plâtre /
cloison sèche
D
C
H
I
fi g. 1.3
A
1
3
D
Percez les trous et insérez les chevilles d’ancrage (D).
Posez la plaque murale (A) sur l’ancrage (D) et fi xez-la à l’aide
d’une vis (C).
Serrez toutes les fi xations.
2
D
A
C
béton plein
