Español
12 de 29 PUBLICADO: 10-24-11 HOJA #: 095-9364-1

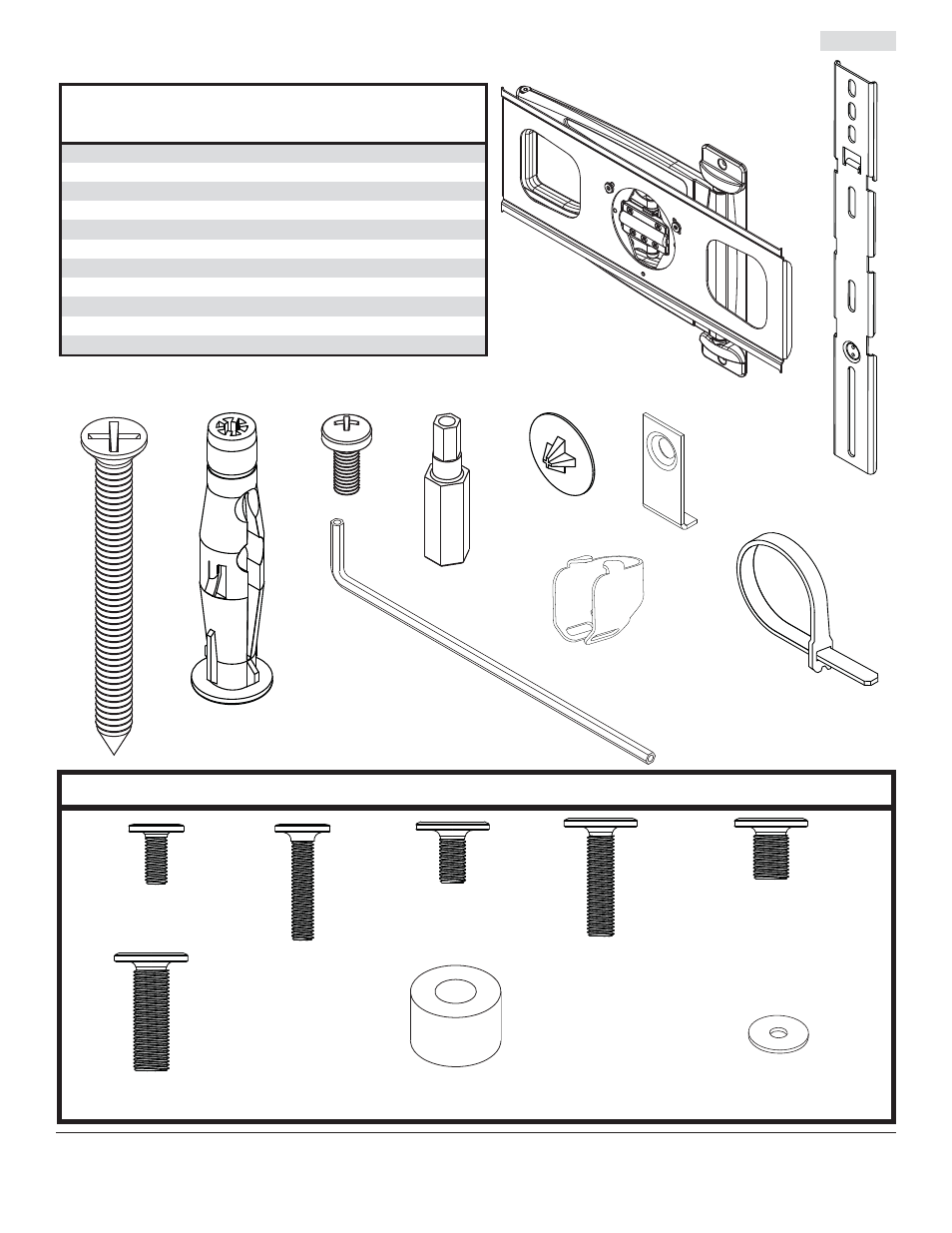

Algunas partes pueden diferir un poco de las ilustradas.
Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas.
Fijaciones para los soportes adaptadores
M8 x 25 mm (4)
(560-1737)
M5 x 25 mm (4)
(560-1733)
M6 x 12 mm (4)
(560-1734)
M5 x 12 mm (4)
(560-1732)
.75" espaciador (4)
(540-1059)
.04" arandela (4)
(540-9478)
M6 x 25 mm (4)
(560-1735)
M8 x 12 mm (4)
(560-1736)
G
B
C D E F H I
J
K
A
Descripción Cant. Nº de pieza
A armazón del brazo de pared 1 046-P1247
B soporte adaptador 2 046-P1171
C tornillo para madera 2 520-1202
D anclaje para concreto 2 590-0320
E tornillo M4 x 6 mm 2 520-1006
F llave de seguridad 1 560-1133
G llave allen de 4 mm 1 560-9646
H cubierta para sujetadores 2 590-1324
I anclaje para cables 1 046-P1134
J clip para cables 1 046-P1138
K sujetacables 2 046-0136
Lista de piezas
