PRÉPARATION
Outils requis pour l’assemblage : (Non compris)
• Crayon
• Marteau
• Perceuse électrique avec un foret de 5/16 po
MISE EN GARDE : Les ancrages pour cloison sèche sont pour les cloisons sèches seulement. Utilisez des ancrages de
tuile pour les tuiles et les carreaux. (Non compris)

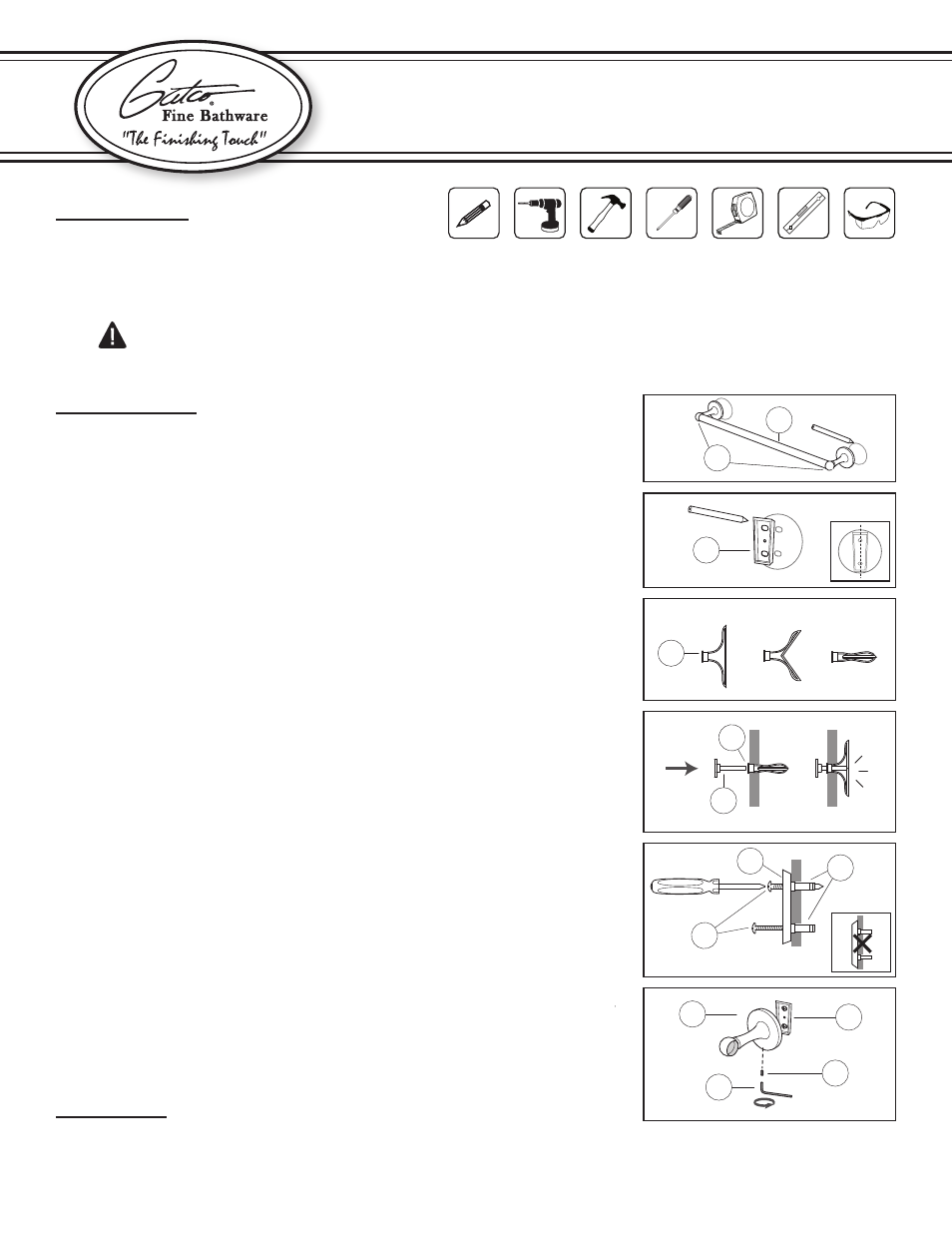

INSTALLATION
1. Maintenez l’article assemblé contre le mur à l’endroit désiré et tracez le
contour des plaques d’appui des embouts avec un crayon. (Fig. 1)
Utilisez un ruban à mesurer et un niveau pour plus de précision.
2. Placez un support de montage (C) au centre d’un des contours de plaque d’appui.
À l'aide d'un crayon, marquez l'emplacement des trous de vis sur le mur. (Fig. 2)
3. Percez des avant-trous de 5/16 po dans le mur où seront inséré les ancrages
pour cloison sèche (E).
4. Maintenez les ailettes des ancrages pour cloison sèche (E) ensemble (Fig. 3)
et insérez-les horizontalement dans les trous. Tapez sur les ancrages avec
un marteau pour les mettre au ras du mur.
5. Insérez la goupille rouge (F) dans les ancrages pour cloison sèche (E) pour
ouvrir les ailettes. (Fig. 4) Retirez ensuite la goupille.Ne tapez pas sur la
goupille rouge avec le marteau.
6. Placez le support de montage (C) sur les ancrages pour cloison sèche (E).
Insérez les vis de montage (G) dans le support et les ancrages, puis serrez
fermement avec un tournevis Phillips. (Fig. 5)
7. Fixez un embout (A) avec la clé Allen (H) et une vis d’arrêt (D). (Fig. 6)
8. Répétez les étapes 2 à 6 pour l’autre embout et insérez le tube dans les embouts.
Fixez l’autre embout avec la clé Allen et une vis d’arrêt.
ENTRETIEN
Pour préservez l’éclat du fini, veuillez utiliser des chiffons doux et
humides pour le nettoyage et ne jamais utiliser de solvant de dégraissage.
2
• Tournevis Philips
• Ruban à mesurer
• Niveau
• Lunettes de sécurité
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5 Vue de côté
a. b. c.
a. b.
Fig. 6
INSTALLATION
P
ORTE-SERVIETTES, PORTE-SERVIETTES DOUBLE,DISTRIBUTEUR DE PAPIER HYGIÉNIQUE
Vue en plan
C
E
G
C
H
D
A
B
A
C
E
E
F
Appuyer
