MAX1491/MAX1493/MAX1495

3.5- and 4.5-Digit, Single-Chip

ADCs with LCD Drivers

______________________________________________________________________________________

11

HOLD

LOW BATT

PEAK

BP1

BP2

BP3

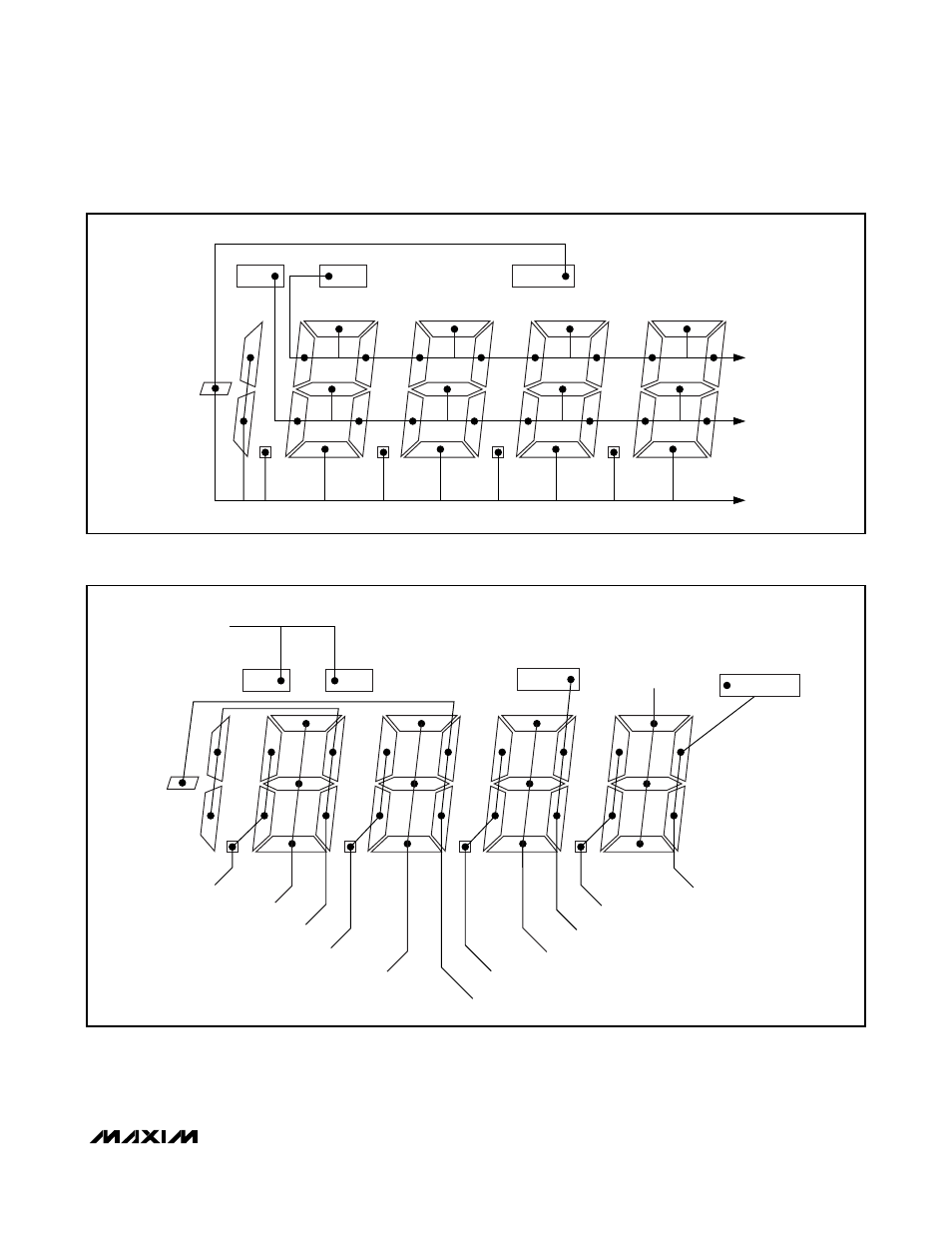

Figure 4. Backplane Connection for the MAX1493/MAX1495 (4.5 Digits)

HOLD

LOW BATT

PEAK

SEG13: PEAK, HOLD, N.C.

SEG2: A1, G1, D1

SEG12: F4, E4, DP4

SEG11: A4, G4, D4

SEG10: B4, C4, BC5

SEG9: F3, E3, DP3

SEG8: A3, G3, D3

SEG1: B1, C1, ANNUNCIATOR

SEG3: F1, E1, DP1

SEG4: B2, C2, LOWBATT

SEG5: A2, G2, D2

SEG6: F2, E2, DP2

SEG7: B3, C3, MINUS

ANNUNCIATOR

Figure 5. Segment Connection for the MAX1493/MAX1495 (4.5 Digits)
