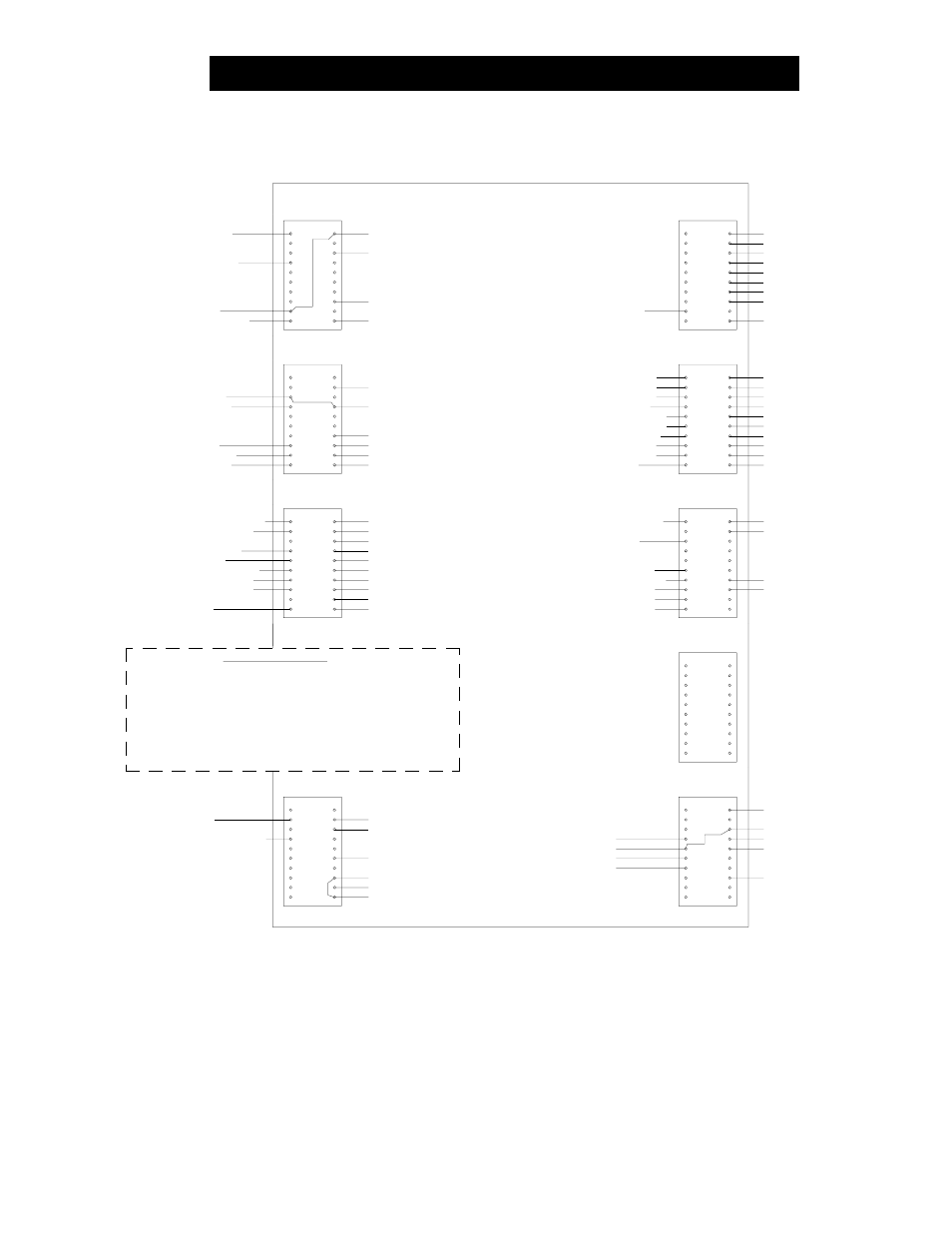

GSI TOWER DRYER WIRING DIAGRAMS
THREE FAN INPUT/OUTPUT BOARD
JUMPER J5-9 TO J6-4 (PROVIDES 12V FOR METERING SWITCH LIGHT)
J5
J4
J3
J2
J1
J9
J8
J7
J6
TRANSFORMER POWER (120V)
TRANSFORMER NEUTRAL (120V)
120V INPUT (LOGIC)
BIND & MODUTROL POWER
ALARM HORN/LIGHT PWR
P3-2 ON PID
-12V OUTPUT
+12V OUTPUT
P3-1 ON PID
BURNER SWITCH "ON"
BLOWER SWITCH "ON"
UNLOAD SWITCH "ON"
LOAD SWITCH "MANUAL"
FLAME DETECTION
GAS PRESSURE HI LIM
GATE OPEN LIMIT
LOWER GRAIN SWITCH
WET CONV INTERLOCK
BLOWER #1 AIR SWITCH
AUX DRY MOTOR OVL
DRY CONV MOTOR OVL
BLOWER #1 OVERLOAD
ADJ.PLENUM LIMIT
ALARM HORN/LIGHT NEUTRAL
AUX DRY CONVEYOR POWER
AUX WET CONVEYOR POWER
PROTECT.PWR AFTER PURGE
WET CONVEYOR NEUTRAL
IGNITION TRANS NEUTRAL
START SWITCH LIGHT
MAXON VALVE NEUTRAL
MODUTROL NEUTRAL
IGNITION TRANS PWR
JUMPER FROM J7-13
TERM.(CC) ON INVERTER
SLIDE GATE OPEN PWR
POWER TO FAN LIGHT
19
20
18
16
14
12
10
8
6
4
2
20
18
16
14
12
10
8
6
4
2
20
18
16
14
12
10
8
6
4
2
20
18
16
14
12
10
8
6
4
2
20
18
16
14
12
10
8
6
4
2
1
3
5
7
9
11
13
15
17
19
1
3
5
7
9
11
13
15
17
19
1
3
5
7
9
11
13
15
17
19
1
3
5
7
9
11
13
15
17
19
19
17
15
13
11
9
7
5
3
1
17
15
13
11
9
7
5
3
1
19
17
15
13
11
9
7
5
3
1
19
17
15
13
11
9
7
5
3
1
19
17
15
13
11
9
7
5
3
1
2
4
6
8
10
12
14
16
18
20
2
4
6
8
10
12
14
16
18
20
2
4
6
8
10
12
14
16
18
20
20
18
16
14
12
10
8
6
4
2
P3-9 ON PID
JUMPER FROM J2-3
+12V OUTPUT
JUMPER FROM J5-9
P3-11 ON PID
METERING SWITCH "ON"
LOAD SWITCH "AUTO"
MAXON CLOSURE SWITCH
GAS PRESSURE LO LIM
GATE CLOSED LIMIT
UPPER GRAIN SWITCH
DRY CONV INTERLOCK
BLOWER #1 INTERLOCK
INVERTER SHUTDOWN
WET CONV MOTOR OVL
AUX WET MOTOR OVL
PROOF OF AUX. UNLOAD
INSIDE LEFT EXHAUST LIMIT
LOWER LEFT EXHAUST LIMIT
MIDDLE LEFT EXHAUST LIMIT
UPPER LEFT EXHAUST LIMIT
BLOWER #1 POWER
WET CONVEYOR POWER
DRY CONVEYOR POWER
PROTECTOFIER POWER
BLOWER #1 NEUTRAL
DRY CONVEYOR NEUTRAL
PROTECTOFIER NEUTRAL
AUX WET CONVEYOR NEUTRAL
GRAIN HONEYWELL PWR
OUTSIDE LIGHT
BINDICATOR NEUTRAL
PILOT SOLENOID NEUTRAL
TERM.#4 PROTECTOFIER
PILOT SOLENOID PWR
INVERTER START COMMAND
POWER TO INVERTER LIGHT
SLIDE GATE CLOSED PWR
JUMPER FROM J6-4
IF NOT USING PROOF OF AUX UNLOAD JUMPER J5-8 TO J1-20
JUMPER J5-9 TO J5-6 (J5-6 IS THE FLAME SAFETY HARDWARE TIMER)
JUMPER J2-3 TO J5-10 (J5-10 IS THE SAFETY CIRCUIT HARDWARE TIMER)
JUMPER J7-13 TO J7-16 (FOR IGNITION CIRCUIT)
JUMPER J9-1 TO J9-5 (ENABLES THE 12 VOLT CIRCUITRY)
JUMPER J5-8 TO J6-19 (PROVIDES 12V FOR FAN SWITCH LIGHT)
IF USING SLIDE GATES, JUMPER J8-5 TO J6-13 AND J8-4 TO J6-16
12 VOLT DC INPUTS
120 VOLT AC OUTPUTS
AUX DRY CONVEYOR NEUTRAL
JUMPER FROM J5-9
I/O BOARD JUMPERS
IF NOT USING AUX WET CONVEYOR JUMPER J5-8 TO J2-6
IF NOT USING AUX DRY CONVEYOR, JUMPER J5-8 TO J2-7
UPPER RIGHT EXHAUST LIMIT
MIDDLE RIGHT EXHAUST LIMIT
LOWER RIGHT EXHAUST LIMIT
INSIDE RIGHT EXHAUST LIMIT
BLOWER #2 OVERLOAD
BLOWER #2 AIR SWITCH
BLOWER #3 INTERLOCK
BLOWER #3 OVERLOAD
BLOWER #3 AIR SWITCH
BLOWER #2 INTERLOCK
TRI START OVERLOAD
BLOWER #3 POWER
BLOWER #3 NEUTRAL
BLOWER #2 NEUTRAL
BLOWER #2 POWER
TRI START POWER
TRI START NEUTRAL
