LPTDX626 VELLEMAN 7
4. Omschrijving
a) Frontpaneel (zie fig. 1)
1.
AAN/UIT schakelaar 5. Functieknoppen
2. DMX uitgang/ingang signaal (5 pin) 6. VR dimmer VR voor kanaal 1-6
3. DMX ingang (RJ11 jack) 7. Automatische zekering (kanaal 1-3)
4. LED display 8. Automatische zekering (kanaal 4-6)
b) Achterpaneel (zie fig. 2)
9.
DMX aansluiting (RJ11 jack)
10. DMX ingang (3-pin XLR)
11. DMX uitgang (3-pin XLR)
12. Terminals voedingsingang (20A enkelfasig)
13. Uitgangterminals (20A voor elk kanaal). Een externe automatische zekering is noodzakelijk bij montage.
5. Aansluitschema (zie tabel)
1. 3 fases – 4 draden
2. Enkelvoudige fase – 2 draden
6. Gebruik
a. STANDAARD DMX512 signaal
b. DMX STARTADRES instellen

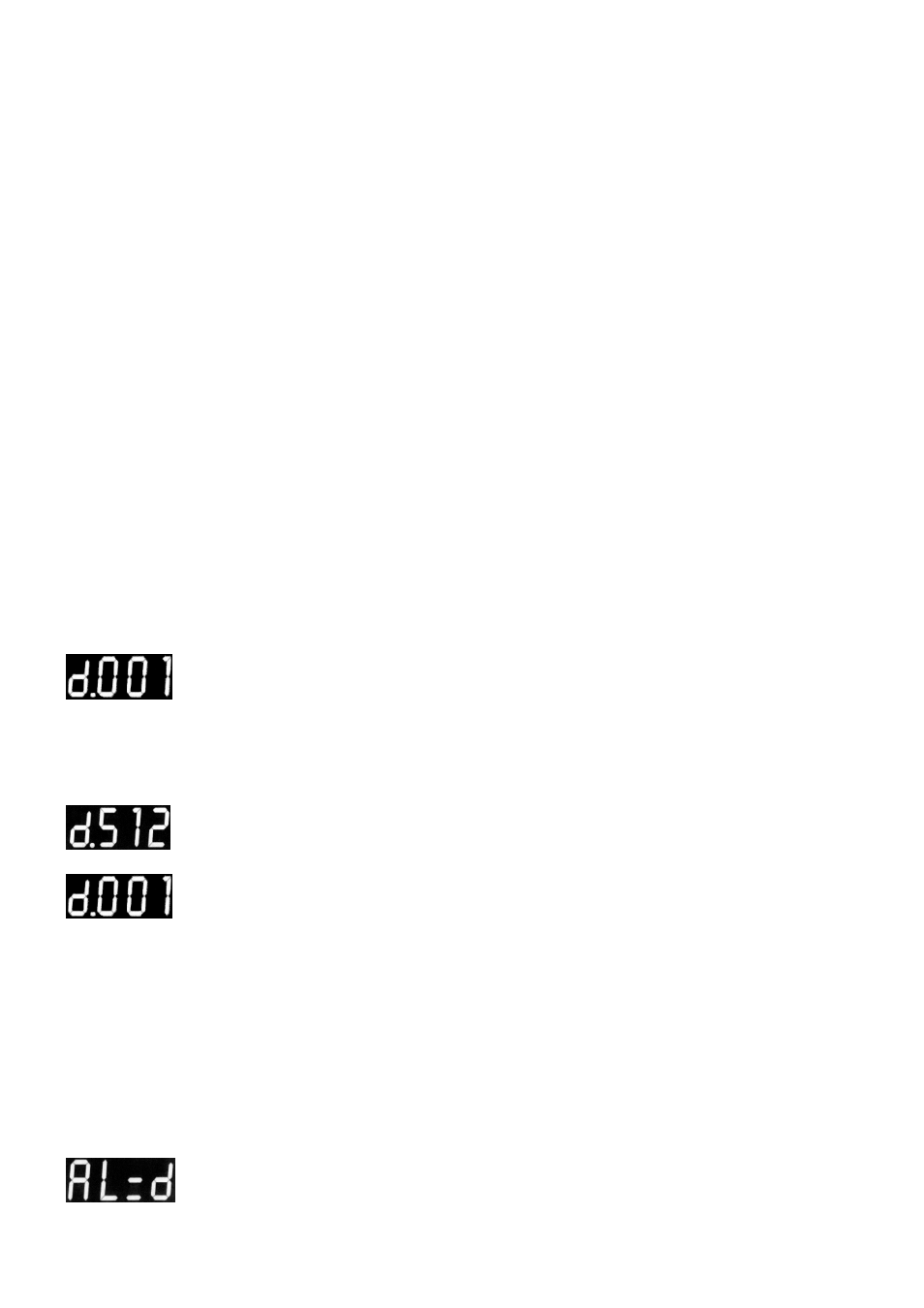

Druk [▲] of [▼] terwijl u [DMX] ingedrukt houdt om het startadres te vinden.
[▲]: ga 1 nummer vooruit tot kanaal 512.
[▼]: ga 1 nummer achteruit tot kanaal 1.
OPMERKING: The LPTDX626 is een 6-kanaals dimmer pack. Wanneer u het toestel instelt op:
- d.001: uitgang is van kanaal 1 → kanaal 6.
- d.007: uitgang is van kanaal 7 → kanaal 12.
U kan ook meer dan 1 LPTDX626 aan hetzelfde startadres toekennen.
c. Instellen van DIM / SCHAKEL mode
STAP 1: Druk [DMX] om in de DMX statusmode te geraken.
STAP 2: Druk en houd [FNC] gedurende 3 seconden ingedrukt.
AL = alle kanalen
d = gedimde mode
S = schakelmode
