LPTDX626 VELLEMAN 18
4. Umschreibung
a) Frontplatte (siehe Abb. 1)
1.
EIN/AUS-Schalter 5. Funktionstasten
2. DMX-Ausgangs-/Eingangssignal (5-polig) 6. VR-Dimmer VR für Kanal 1-6
3. DMX-Eingang (RJ11-Anschluss) 7. Automatische Sicherung (Kanal 1-3)
4. LED-Display 8. Automatische Sicherung (Kanal 4-6)
b) Rückplatte (siehe Abb. 2)
9.
DMX-Anschluss (RJ11-Anschluss)
10. DMX-Eingang (3-poliger XLR-Anschluss)
11. DMX-Ausgang (3-poliger XLR-Anschluss)
12. Eingänge Stromversorgung (20A einphasig)
13. Ausgangsanschlüsse (20A für jeden Kanal). Eine externe automatische Sicherung ist notwendig bei der Montage.
5. Schaltplan (siehe Tabelle)
1. 3 Phasen – 4 Kabel
2. Einfache Phase – 2 Kabel
6. Anwendung
a. STANDARD DMX512-Signal

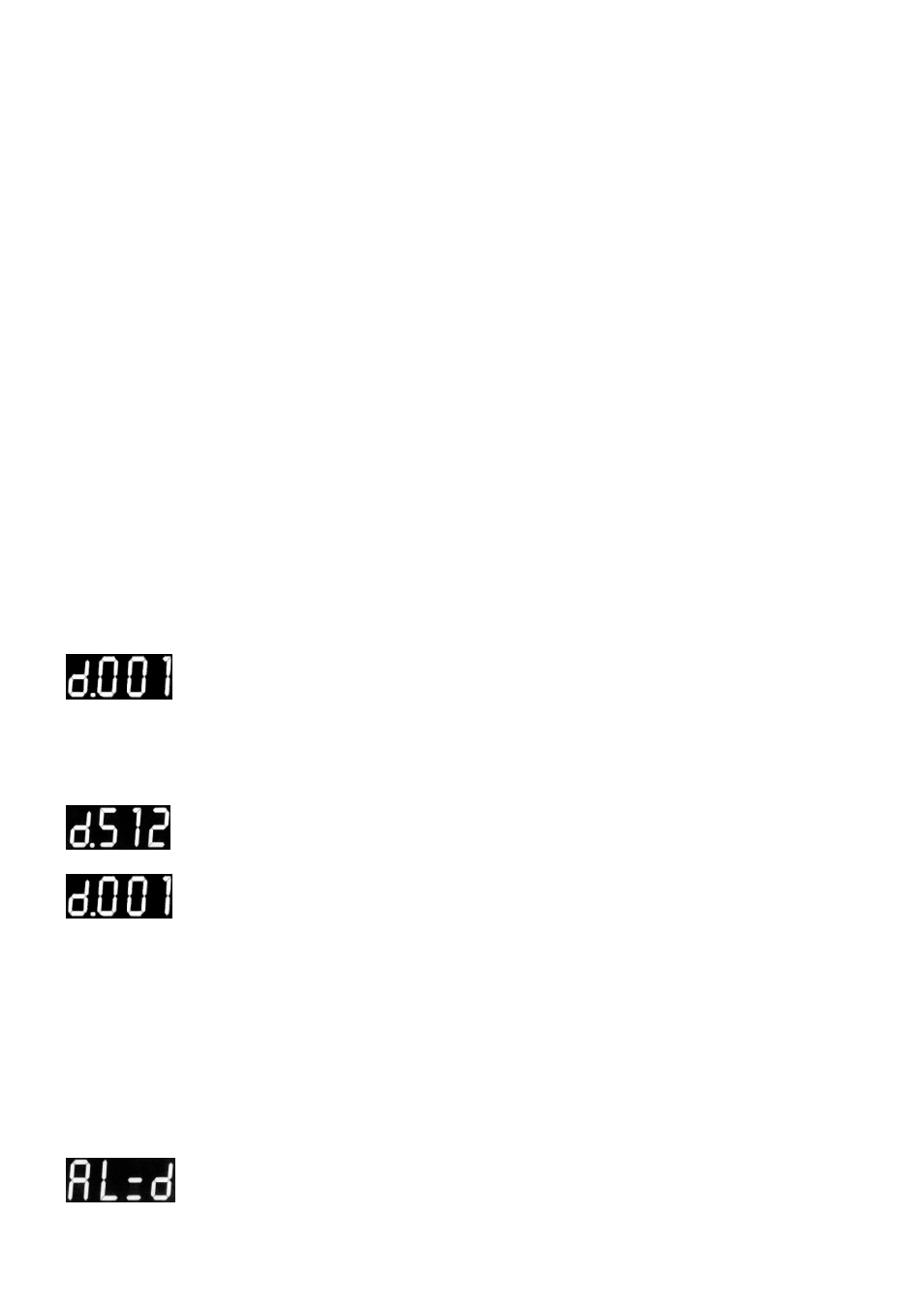

b. DMX-STARTADRESSE EINSTELLEN
Drücken Sie [▲] oder [▼] während Sie [DMX] gedrückt halten um die Startadresse zu finden.
[▲]: gehen Sie eine Nummer vorwärts bis Kanal 512.
[▼]: gehen Sie eine Nummer zurück bis Kanal 1.
HINWEIS: Die LPTDX626 ist ein 6-Kanal-Dimmerpack. Wenn Sie das Gerät einstellen auf:
- d.001: Ausgang ist 1 > Kanal 6.
- d.007: Ausgang ist 7 > Kanal 12.
Sie können auch mehrere LPTDX626 derselben Startadresse zuweisen.
c. Einstellen des DIM/SCHALT-MODUS
SCHRITT 1: Drücken Sie [DMX] um den DMX-Statusmodus zu öffnen.
SCHRITT 2: Halten Sie [FNC] 3 Sekunden gedrückt.
AL = alle Kanäle
d = gedimmter Modus
S = Schaltmodus
