11
5. Schéma de connexion
(voir table)
1.
3 phases – 4 fils
2.
Simple phase – 2 fils
6. Emploi
a.
Signal DMX512 STANDARD
b.
Instauration de l’ADRESSE DE DEPART DMX

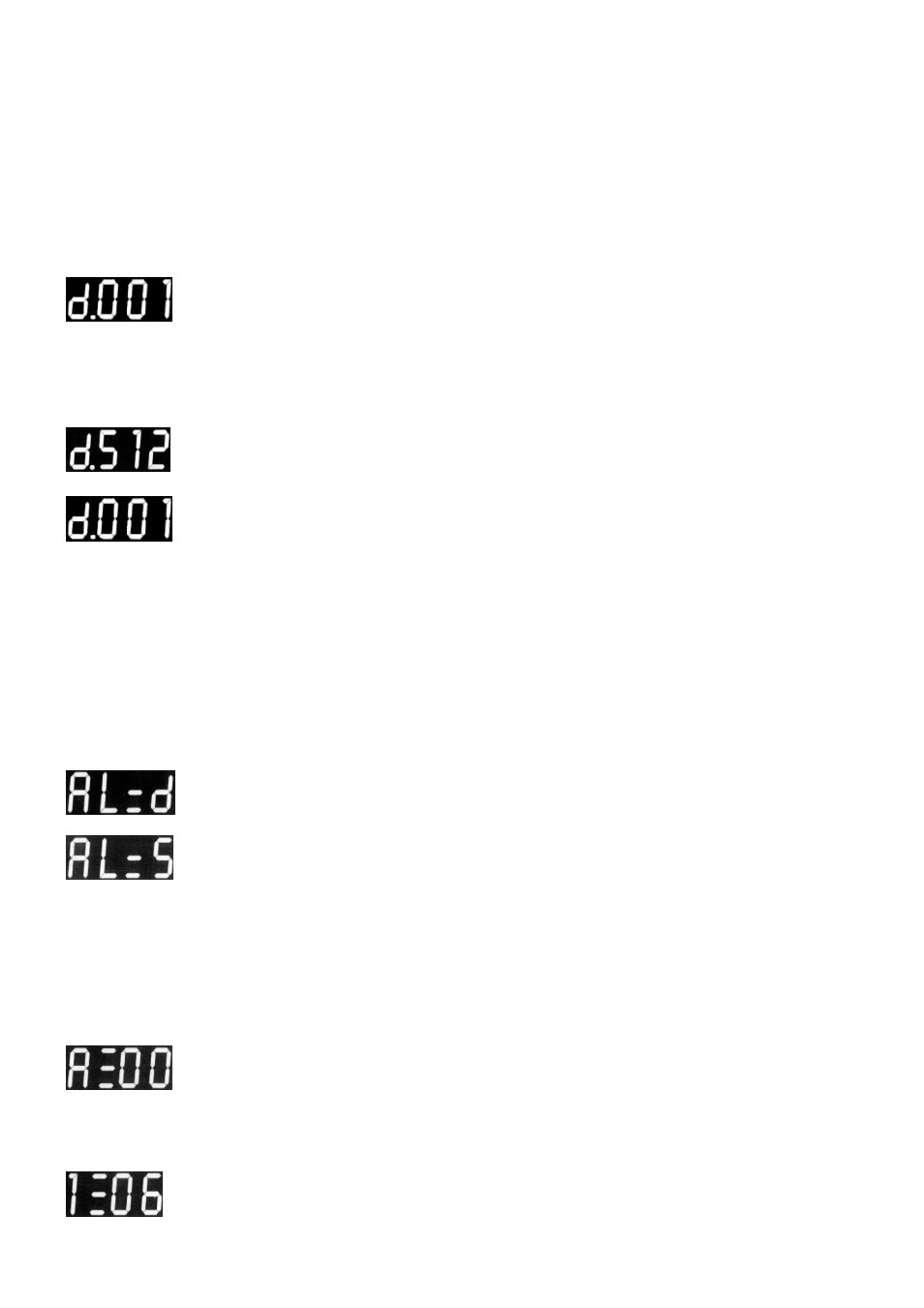

Enfoncez [▲] ou [▼] en maintenant enfoncé [DMX] pour trouver l’adresse de départ.
[▲]: avancez 1 chiffre jusqu’au canal 512.
[▼]: reculez 1 chiffre jusqu’au canal 1.
REMARQUE: Le LPTDX626 est un bloc de puissance à 6 canaux. Si vous configurez l’appareil comme:
-
d.001: la sortie est de canal 1 → canal 6.
-
d.007: la sortie est de canal 7 → canal 12.
Il est possible d’attribuer plusieurs LPTDX626 à l’adresse de départ.
c.
Instauration du mode VARIATION / COMMUTATION
PHASE 1: Enfoncez [DMX] pour entrez dans le mode DMX.
PHASE 2: Maintenez enfoncé [FNC] pendant 3 secondes.
PHASE 3: Enfoncez [FNC] et sélectionnez le canal.
PHASE 4: Enfoncez [▲] ou [▼] et sélectionnez le mode de variation ou de commutation.
d.
Le mode de PRECHAUFFE
PHASE 1: Enfoncez [FNC].
PHASE 2: Enfoncez [FNC] et sélectionnez le canal, p.e. canal 1.
PHASE 3: Enfoncez [▲] ou [▼] pour modifier.
AL = tous les canaux
d = mode de variation
S = mode de commutation
Instaurez une préchauffe de
6.0% pour canal 1.
