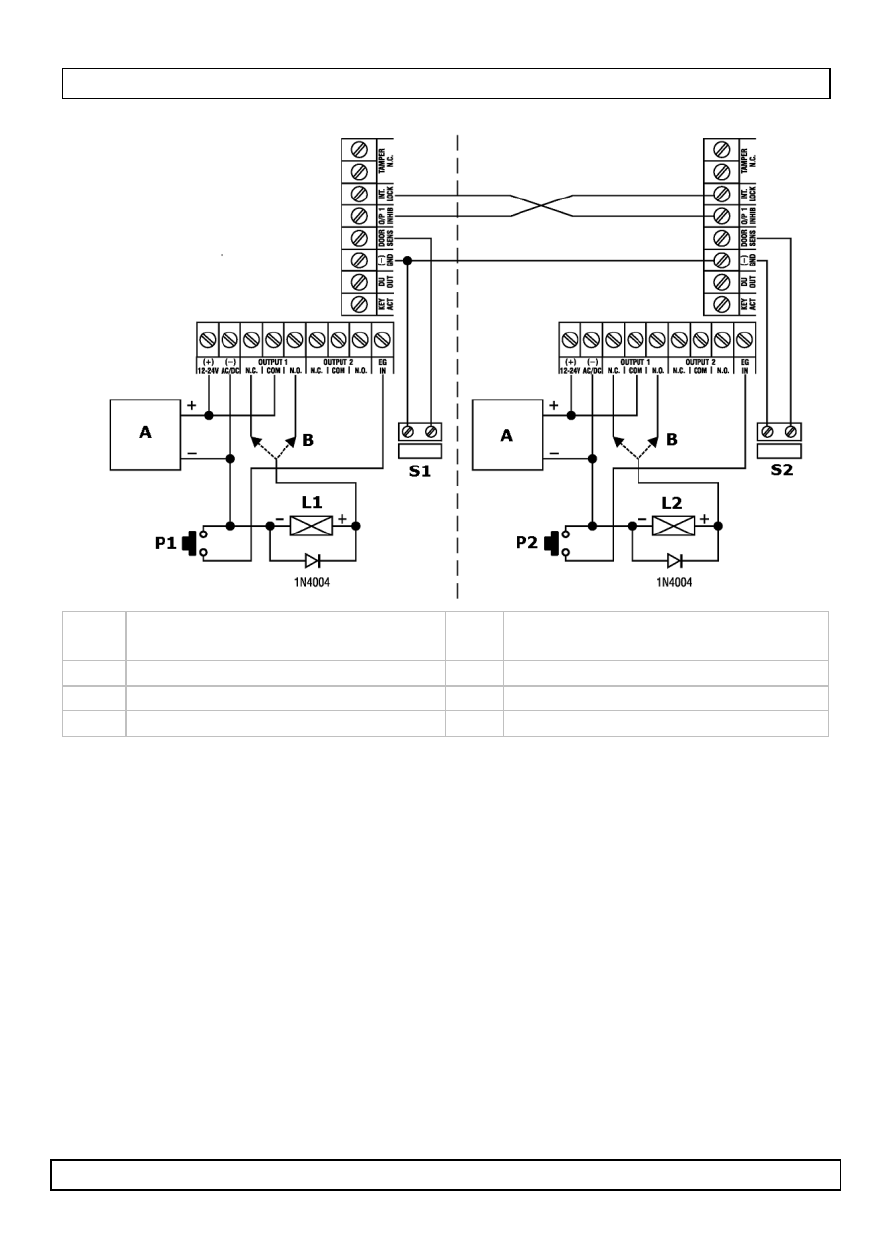

o interlockopstelling met twee toetsenborden
A
voeding van 12 tot 24 V AC of
DC (niet meegeleverd)
B
uitgang: N.C. (fail-safe) of N.O.
(fail-secure)
P1 uitgangsknop voor deur 1 P2 uitgangsknop voor deur 2
L1 elektrisch slot 1 L2 elektrisch slot 2
S1 deursensor 1 S2 deursensor 2
•
Deur 1 wordt geblokkeerd zolang deur 2 geopend is en omgekeerd.
•
Gebruik de normaal open uitgang voor een spanningsloos
vergrendeld slot (fail-secure) en de normaal gesloten uitgang voor
een spanningsloos ontgrendeld slot (fail-safe).
Opmerking 1: Open de deur van buiten uit met behulp van het
toetsenbord, open van binnen uit met behulp van de uitgangsknop.
Opmerking 2: Gebruik magneetsensoren om de stand van de deur
(open/gesloten) te bepalen.
