 Se o interruptor de íman interno e o terminal de extensão
estiverem a funcionar ao mesmo tempo, então:
o
Quando a porta protegida está aberta/fechada ou o dispositivo
externo dispara, o contacto de porta é activado e transmite um
sinal de imediato.
o No entanto, o contacto de porta apenas transmitirá o referido
sinal depois da porta protegida e o dispositivo externo forem
restaurados durante 3 segundos.
7.5 Interruptor interno e terminal

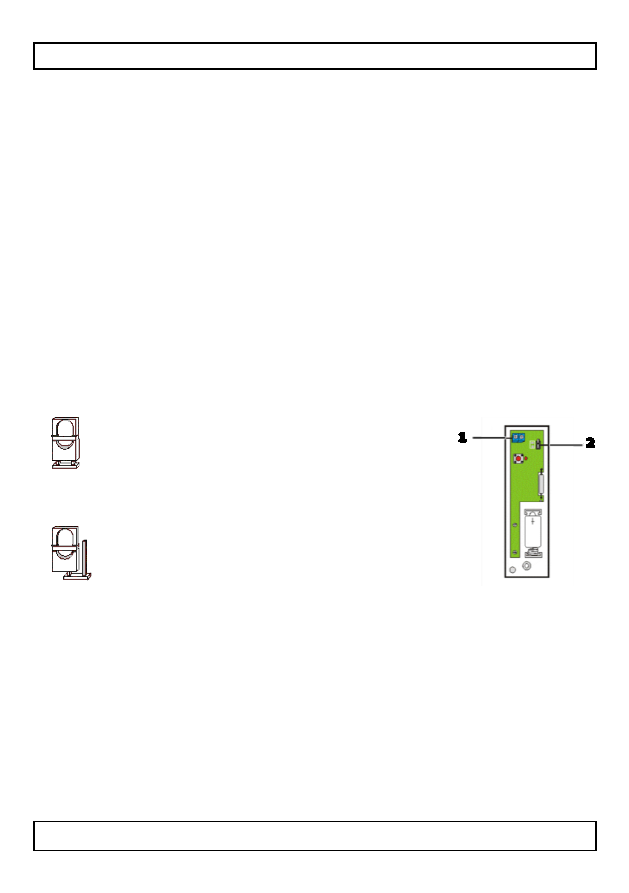

Desaperte o parafuso de fixação na parte de baixo e retire a tampa
para aceder ao terminal como indicado.
Terminal de Extensão (1)
Além do interruptor magnético incorporado, é fornecido um contacto
de 2-pin adicional para um interruptor magnético de extensão ou
qualquer dispositivo com função NC (Normally Closed)
JP 2 =Internal Magnet Switch Bypass Jumper Switch
Ligação em ponte ON (ligação por
introdução de dois pins) o interruptor
magnético interno será comutado.
Apenas o dispositivo ligado ao terminal
de extensão activará o contacto de
porta.
Ligação em ponta OFF (ligação
removida num pin), o interruptor
magnético interno está a ser utilizado
(por defeito)
8. Utilização
O LED de indicação
 In normal modo de funcionamento, LED luz.
 Quando o contacto de porta está com bateria fraca, sempre que o
contacto de porta é activado (dispositivo aberto/fechado), o LED
acende durante 2 segundos.
 Quando a tampa está aberta e o interruptor de segurança é
violado, o LED acende durante 2 segundos. Quando a violação da
segurança persiste, sempre que o contacto de porta for activado,
o LED acende durante 2 segundos.
