En cas de fixation du contact à la porte :
1. Sélectionner un emplacement de montage approprié près de la
porte.

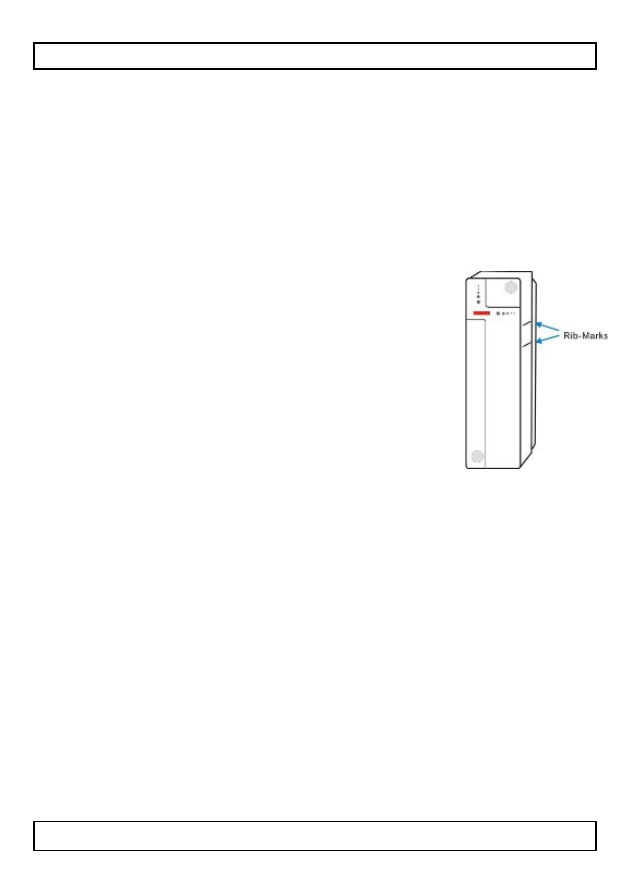

2. Le contact de porte/fenêtre est doté de 2 lignes sur le côté (voir
fig.) pour indiquer la position de l'interrupteur magnétique
intégré. Installer le contact de porte/fenêtre en position verticale
ou inversée, pour s'assurer que le côté marqué soit en face de
l'aimant.
7.3 Monter le contact de porte/fenêtre
1. Utiliser les 2 trous de montage comme
gabarit pour marquer la position correcte.
2. Utiliser les chevilles livrées pour fixer
l'appareil à un mur de plâtre ou de briques.
3. Fixer le contact de porte/fenêtre aux
chevilles livrées.
4. Utiliser du ruban adhésif double-face ou les
chevilles livrées pour fixer l'aimant à la
porte.
S'assurer que l'aimant soit en face du
côté marqué du contact (voir fig.).
o S'assurer que la distance entre l'aimant et
le contact de porte/fenêtre ne dépasse
pas 15 mm si la porte est fermée.
o S'assurer que le ressort de la protection anti-sabotage reste en
contact avec la surface de montage.
o Il est possible de protéger les fenêtres de la même manière.
Fixer l'aimant à la partie mobile de la fenêtre et fixer le contact
à la partie fixe.
5. Mettre le panneau de contrôle en mode "Walk Test" et enfoncer
le bouton de test du contact de porte/fenêtre.
Maintenant, la LED clignotera à chaque ouverture ou fermeture
de la porte ou fenêtre.
6. Fixer les capuchons blancs aux deux trous de montage du
contact de porte/fenêtre.
7. L'installation est prête.
