 Das mit dem Erweiterungsanschluss verbundene Gerät, ist in
Serie mit dem eingebauten Magnetkontakt verbunden: beide
können gleichzeitig funktionieren.
 Verwenden Sie den Erweiterungsanschluss allein ohne den
eingebauten Magnetkontakt oder zusammen.
 Der eingebaute Magnetkontakt und der Erweiterungsanschluss
funktionieren zusammen:
o
Der Tür-/Fensterkontakt sendet sofort ein Signal wenn die Tür
geöffnet/geschlossen wird oder wenn ein externes Gerät
ausgelöst wird.
o Der Tür-/Fensterkontakt sendet aber nur ein Signal wenn die
Tür und das externe Gerät 3 Minuten zum normalen Modus
zurückgekehrt sind.
7.5 Interner Schalter und Anschluss
Lockern Sie die Befestigungsschraub auf der Unterseite und
entfernen Sie den Deckel (siehe Abb.)

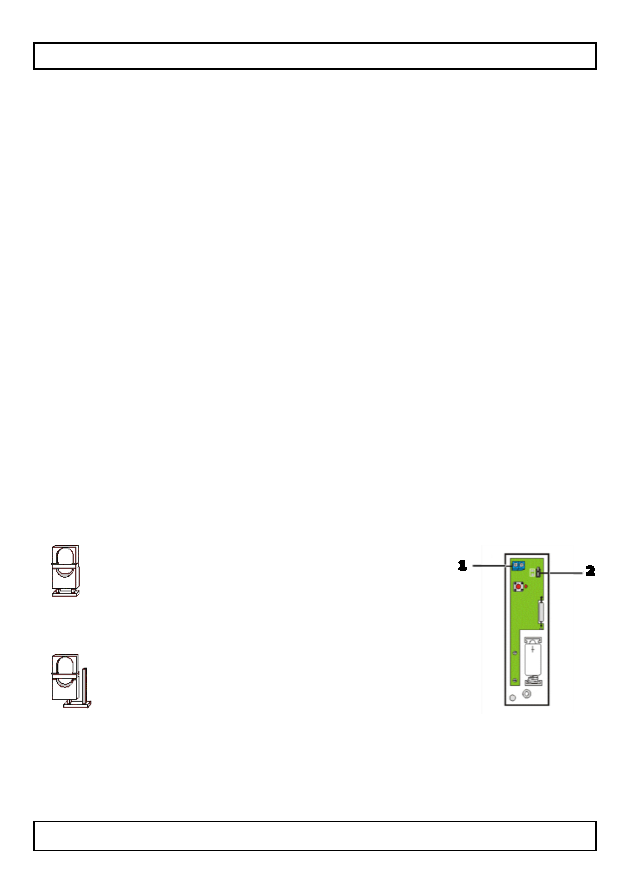

Erweiterungsanschluss (1)
Das Gerät verfügt über einen eingebauten Magnetkontakt und einen
Anschluss mit einem 2-pin trockenen Kontakt, um einen zusätzlichen
Magnetkontakt oder ein anderes Gerät mit einem normal
geschlossenen Kontakt anzuschließen.
JP 2 = Drahtbrücke, um den eingebauten Magnetkontakt
auszuschalten
Die Drahtbrücke steht auf ON (die 2
Pins sind verbunden). Der
Magnetkontakt wird übersprungen. Nur
das mit dem Erweiterungsanschluss
verbundene Gerät kann den Tür-
/Fensterkontakt einschalten.
Die Drahtbrücke steht auf OFF (die 2
Pins sind nicht verbunden). Der
Magnetkontakt wird verwendet
(Werkseinstellung).
8. Anwendung
LED-Anzeige
 Im normalen Betriebsmodus leuchtet die LED nicht.
