3. Beschreibung

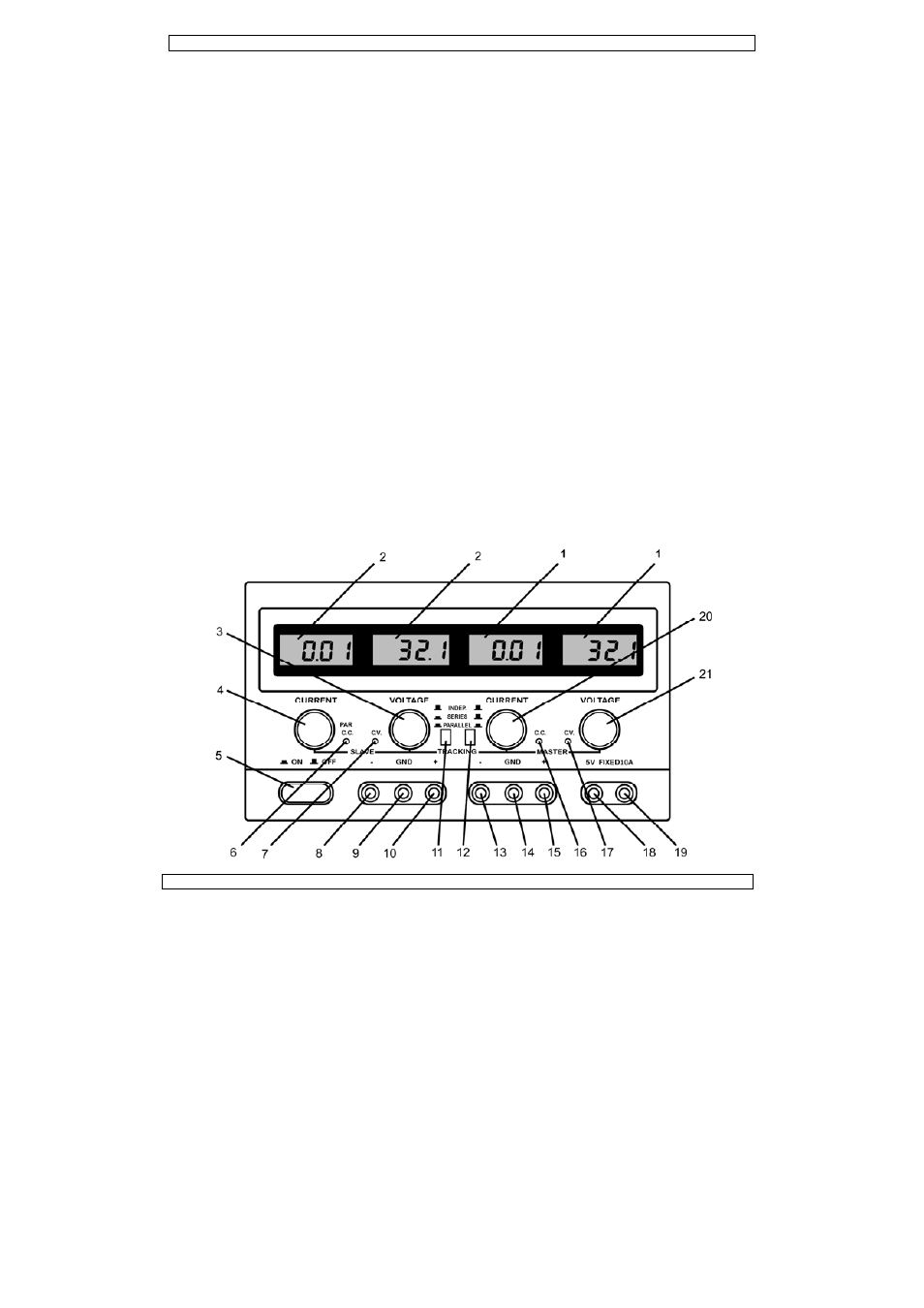

Bedienelemente und Beschreibung der Frontplatte
(1)
LCD: zeigt den jetzigen Wert und die Ausgangsspannung des 'Masters' an
(2) LCD: zeigt den jetzigen Wert und die Ausgangsspannung des 'Slave' an
(3) Slave C.V.-Anpassung: Drehschalter um die Ausgangsspannung des Slave anzupassen.
(4) Slave C.C.-Anpassung: Drehschalter um den Ausgangsstrom des Slave anzupassen (um den
Strombegrenzungspunkt zu bestimmen)
(5) Stromschalter: Drucktaste um das Gerät zu aktivieren/deaktivieren. Entweder die C.V.- oder die
C.C.-Anzeige brennt wenn das Gerät aktiviert ist.
(6) C.C.-Modus Anzeige für den Slave-Ausgang oder Anzeige für parallele Verbindung: diese Anzeige
leuchtet auf wenn sich der Slave-Ausgang im C.C.-Modus befindet oder wenn die zwei regelbaren
Ausgänge parallel angeschlossen sind.
(7) C.V.-Modus-Anzeige des Slave-Ausgangs: diese Anzeige brennt wenn der Slave-Ausgang im C.V.-
Modus ist.
(8) Negative Anschlussklemme des Slave-Ausgangs: der negative Pol der Ausgangsspannung ist mit
dem negativen Anschluss der zu prüfenden Last verbunden.
(9) Erdungsanschluss des Gehäuses: das Gehäuses ist geerdet
(10) Positive Anschlussklemme des Slave-Ausgangs: der positive Pol der Ausgangsspannung ist mit dem
positiven Anschluss der zu prüfenden Last verbunden.
(11/12) Mit den Schaltern wählen Sie unabhängigen Betrieb, parallelen Betrieb oder seriellen Betrieb.
(13) Negative Anschlussklemme des Masterausgangs: der negative Pol der Ausgangsspannung ist mit
dem negativen Anschluss der zu prüfenden Last verbunden.
(14) Erdungsanschluss des Gehäuses: das Gehäuse ist geerdet.
(15) Positive Anschlussklemme des Masterausgangs: der positive Pol der Ausgangsspannung ist mit der
positiven Anschlussklemme der zu prüfenden Last verbunden.
(16) "Konstantstrom"-Anzeige des Masterausgangs: diese Anzeige leuchtet auf, wenn sich der
Masterausgang im "Konstantstrom"-Modus befindet.
(17) "Konstantspannung"-Anzeige des Masterausgangs: diese Anzeige leuchtet auf, wenn sich der
Masterausgang im "Konstantspannung"-Modus befindet.
(18) Negative Anschlussklemme des festen 5VDC-Ausgangs: der negative Pol der Ausgangsspannung ist
mit dem negativen Anschluss der zu prüfenden Last verbunden.
(19) Positive Anschlussklemme des festen 5VDC-Ausgangs: der positive Pol der Ausgangsspannung ist
mit dem positiven Anschluss der zu prüfenden Last verbunden.
(20) Master-Ausgang C.C.-Anpassung: Drehschalter um den jetzigen Stromwert des Master-Ausgangs
(Anpassung des Strombegrenzungspunktes) anzupassen.
(21) Master-Ausgang C.V.-Anpassung: Drehschalter um den jetzigen Spannungswert des Master-
Ausgangs anzupassen.
