3. Operación

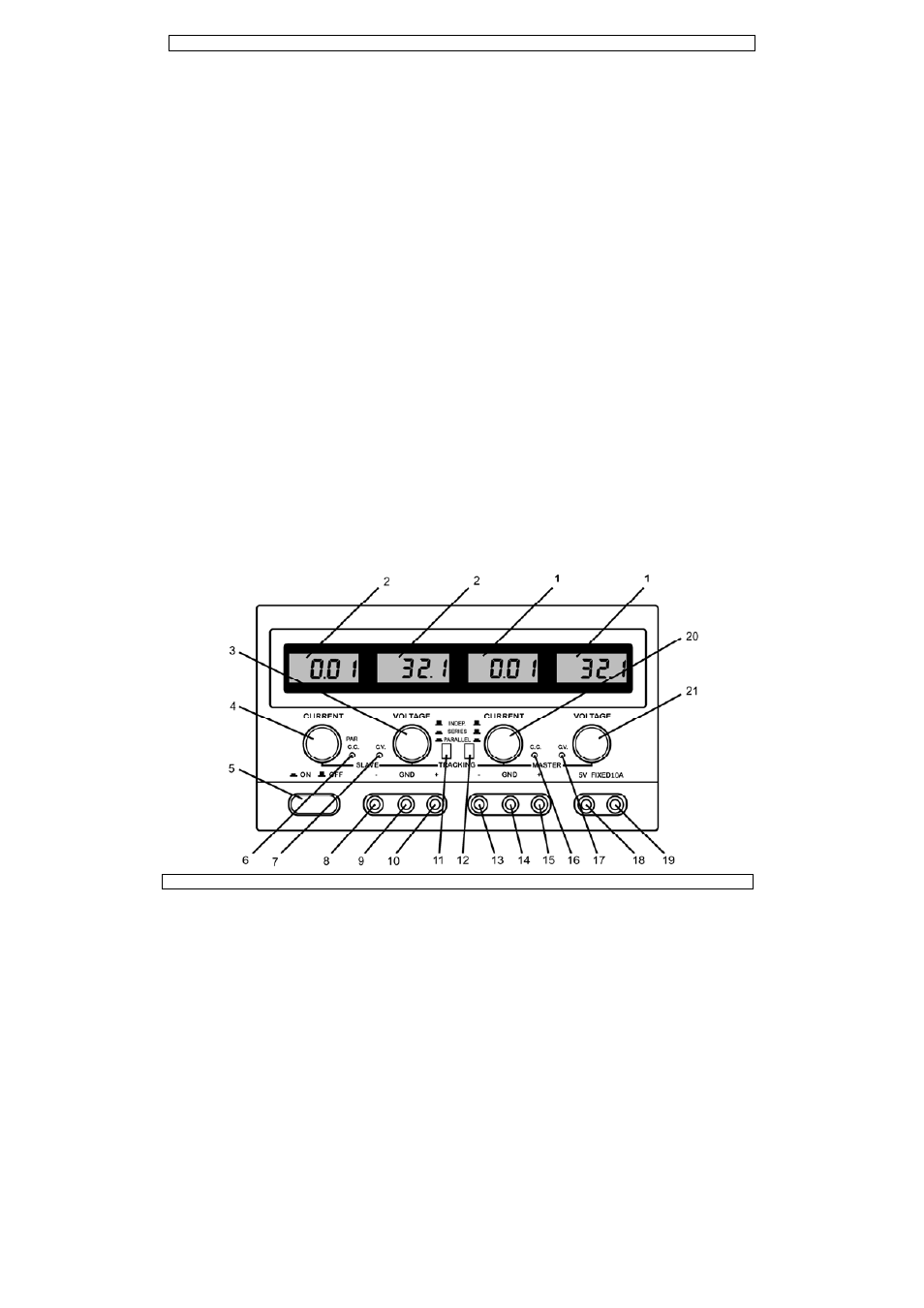

Ajustes y descripción del panel frontal
(1)
LCD: visualiza la tensión y la corriente de salida del maestro ("master").
(2) LCD: visualiza la tensión y la corriente de salida del esclavo ("slave").
(3) Ajuste para la tensión constante del esclavo: ajuste giratorio para seleccionar la tensión de salida
del esclavo.
(4) Ajuste “corriente constante” del esclavo: ajuste giratorio para seleccionar la corriente de salida del
esclavo (para ajustar la limitación de la corriente).
(5) Interruptor de alimentación: pulsador para activar/desactivar el aparato. El indicador de corriente
constante o tensión constante se ilumina si el aparato está activado.
(6) Indicador “corriente constante” del esclavo o indicador de las dos salidas conectadas en paralelo:
este indicador se ilumina si la salida del esclavo se encuentra en el modo de corriente constante o si
se conectan ambas salidas regulables en paralelo.
(7) Indicador para la tensión constante del esclavo: este indicador se ilumina si el esclavo se encuentra
en el modo de tensión constante.
(8) Borne de conexión negativo de la salida esclavo: el polo negativo de la tensión de salida está
conectado al borne de conexión negativo de la carga a prueba.
(9) Conexión a tierra de la caja: la caja está puesta a tierra.
(10) Borne de conexión positivo de la salida esclavo: el polo positivo de la tensión de salida está
conectado al borne de conexión positivo de la carga a prueba.
(11/12) Selectores para las dos salidas regulables: para seleccionar una operación independiente, una
conexión en paralelo o una conexión en serie.
(13) Borne de conexión negativo de la salida maestro: el polo negativo de la tensión de salida está
conectado al borne de conexión negativo de la carga a prueba.
(14) Conexión a tierra de la caja: la caja está puesta a tierra.
(15) Borne de conexión positivo de la salida maestro: el polo positivo de la tensión de salida está
conectado al borne de conexión positivo de la carga a prueba.
(16) Indicador para la corriente constante de la salida maestro: este indicador se ilumina si la salida
maestro se encuentra en el modo de corriente constante.
(17) Indicador para la tensión constante de la salida maestro: este indicador se ilumina si la salida
maestro se encuentra en modo de tensión constante.
(18) Borne de conexión negativo de la salida 5VCC fija: el polo negativo de la tensión de salida está
conectado al borne de conexión negativo de la carga a prueba.
(19) Borne de conexión positivo de la salida 5VCC fija: el polo positivo de tensión de salida está
conectado al borne de conexión positivo de la carga a prueba.
(20) Ajuste de la corriente constante de la salida maestro: ajuste giratorio para seleccionar la corriente
deseada de la salida maestro (para ajustar la limitación de corriente).
(21) Ajuste de la tensión constante de la salida maestro: ajuste giratorio para seleccionar la tensión
deseada de la salida maestro.
