11 Anexo
VEGAPULS 61 • Protocolo Modbus y Levelmaster
41361-ES-121113
4
1
3 3 3
2
+
+
power supply
MODBUS
D0 D1 IS GND
USB
+
+
power supply
MODBUS
D0 D1 IS GND
USB
+
+
power supply
MODBUS
D0 D1 IS GND
USB
1 3 4 5 2 off on ( )
(
)
(-)
(-) 1 3 4 5 2 off on ( )
(
)
(-)
(-) 1 3 4 5 2 off on ( )
(
)
(-)
(-)

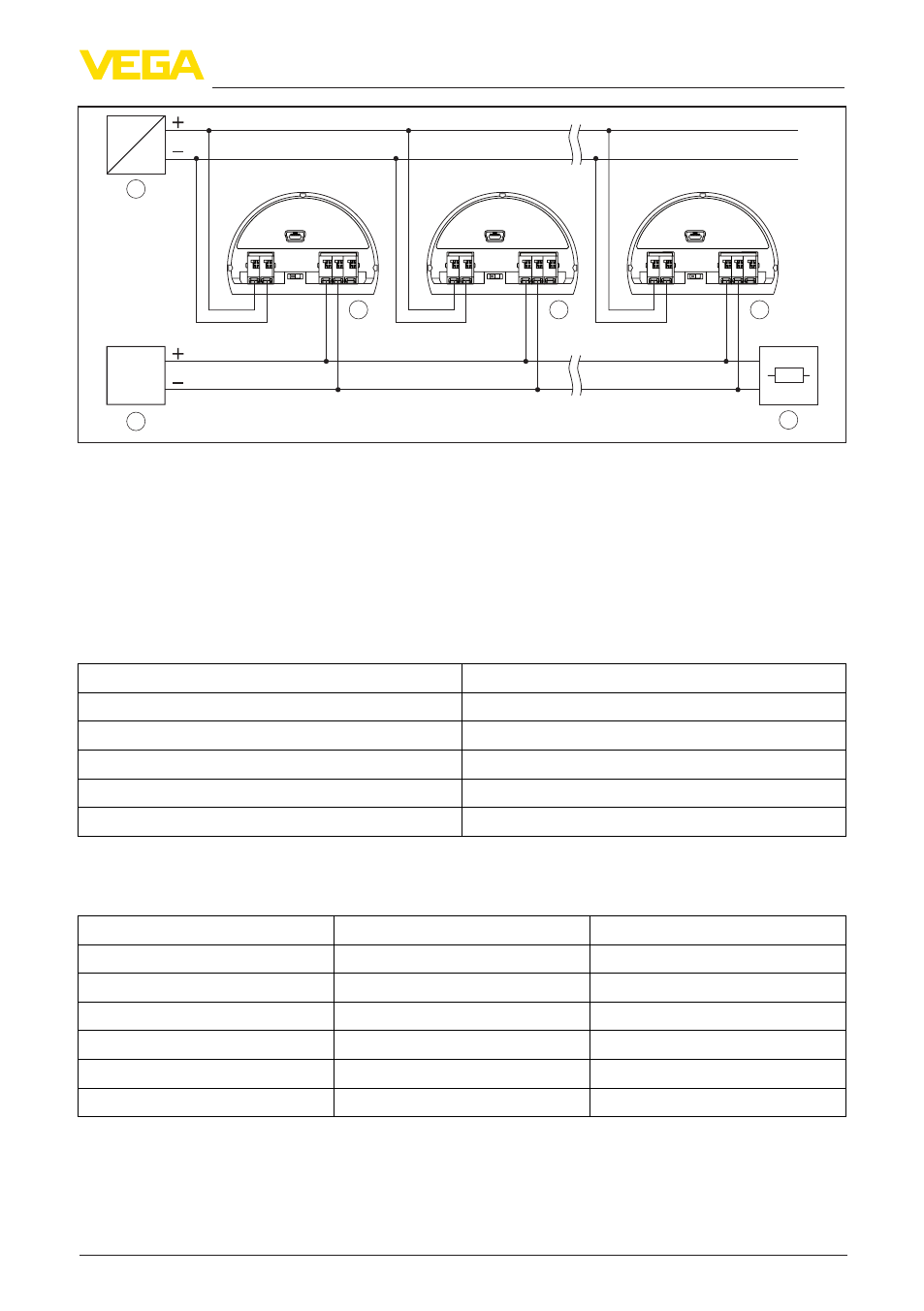

Fig. 54: Arquitectura del bus Modbus
1 RTU
2 Resistencia terminal
3 Abonado del bus
4 Alimentación de tensión
Descripción del protocolo
VEGAPULS 61 es adecuado para la conexión en los RTUs siguientes con protocolo Modbus RTU
o ASCII.
RTU Protocol
ABB Totalflow Modbus RTU, ASCII
Bristol ControlWaveMicro Modbus RTU, ASCII
Fisher ROC Modbus RTU, ASCII
ScadaPack Modbus RTU, ASCII
Thermo Electron Autopilot Modbus RTU, ASCII
Parámetros para la comunicación de bus
VEGAPULS 61 está preajustado con los valores por defecto:
Parámetro Configurable Values Default Value
Baud Rate 1200, 2400, 4800, 9600, 19200 9600
Start Bits 1 1
Data Bits 7, 8 8
Parity None, Odd, Even None
Stop Bits 1, 2 1
Address range Modbus 1 … 255 246
Los bits de arranque y de datos no se pueden modificar
Configuración general del servidor
El intercambio de datos con estado y variables entre el dispositivo de campo y el servidor se realiza
a través de registro. Para eso es necesaria una configuración en el servidor. Números de coma
