4 Montaje
VEGAPULS 61 • Protocolo Modbus y Levelmaster
41361-ES-121113

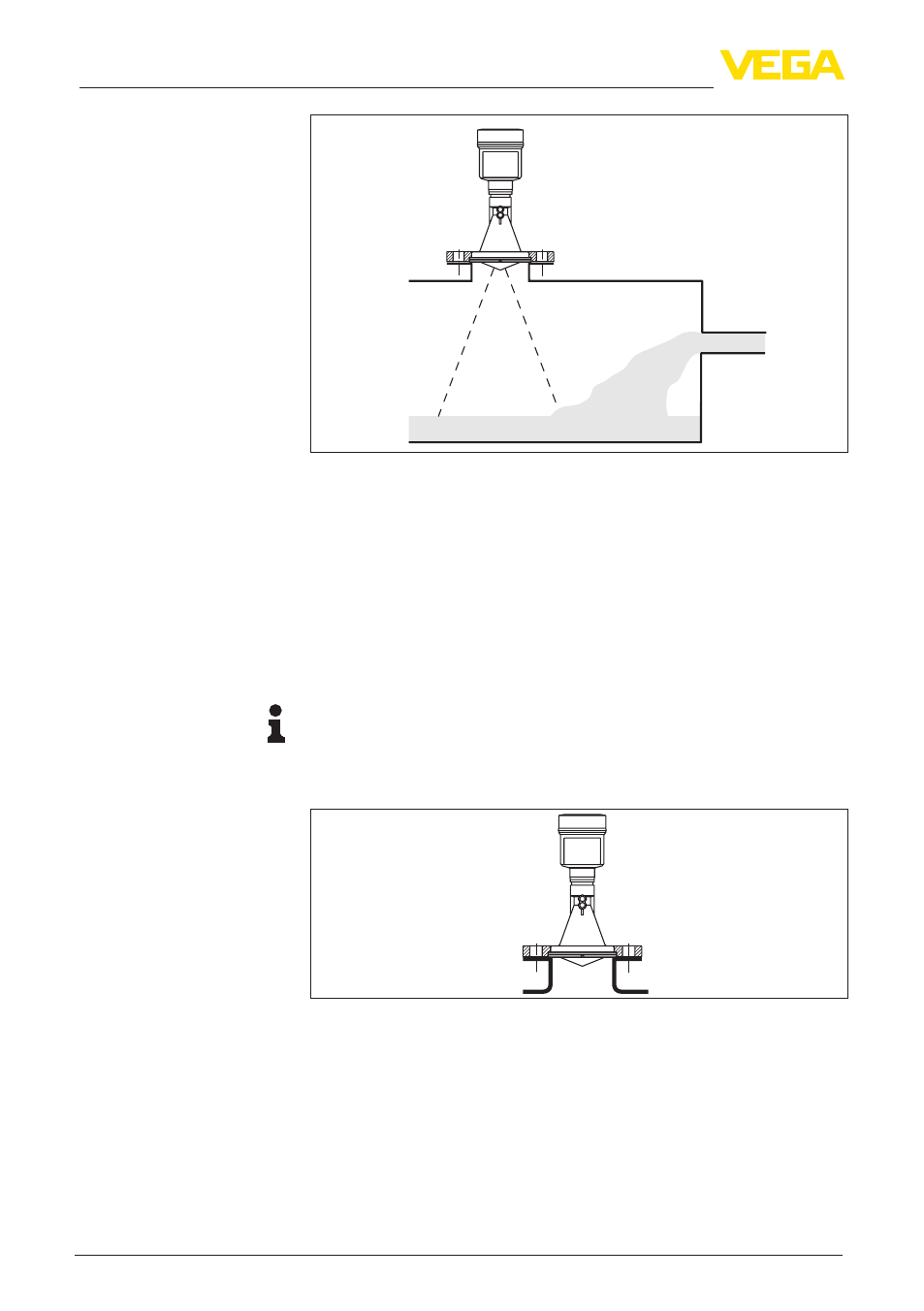

Fig. 12: Montaje del sensor de radar en flujo de entrada de producto
Para el montaje del VEGAPULS 61 en una tubuladura hay disponible
una brida suelta correspondiente para DN 80 (ASME 3" o JIS 80) así
como bridas de adaptación adecuadas.
En el caso de las variantes de carcasas plásticas, cámara única de
aluminio y acero inoxidable se puede pasar la brida suelta directa-
mente sobre la carcasa. En el caso de las variantes de carcasas de
aluminio de dos cámara es imposible el montaje posterior, hay que
definir el tipo de montaje durante el pedido.
Información:
Hay que mantener la tubuladura lo más corta posible y el extremo de
la tubuladura debe estar redondeado. De esta forma se mantienen
reducidas las reflexiones de interferencia por las tubuladuras del
depósito.
Fig. 13: Montaje recomendado en tubuladuras
En caso de buenas propiedades de reflexión del producto, VEGA-
PULS 61 se puede montar también sobre tubuladuras más largas.
Valores de referencia de las alturas de las tubuladuras se encuentran
en las figuras siguientes. Después hay que realizar un registro de
señales parásitas.
Tubuladura para antenas
de trompeta plástica
