VEGA VEGAPULS 61 (≥ 2.0.0 - ≥ 4.0.0) Modbus and Levelmaster protocol - Manual (Page 30)

30
5 Conectar a la tensión de alimentación y al sistema de bus
VEGAPULS 61 • Protocolo Modbus y Levelmaster
41361-ES-121113
+
+
power supply
MODBUS
D0 D1 IS GND
USB
1
2
1 3 4 5 2 off on ( )
(
)
(-)
(-)

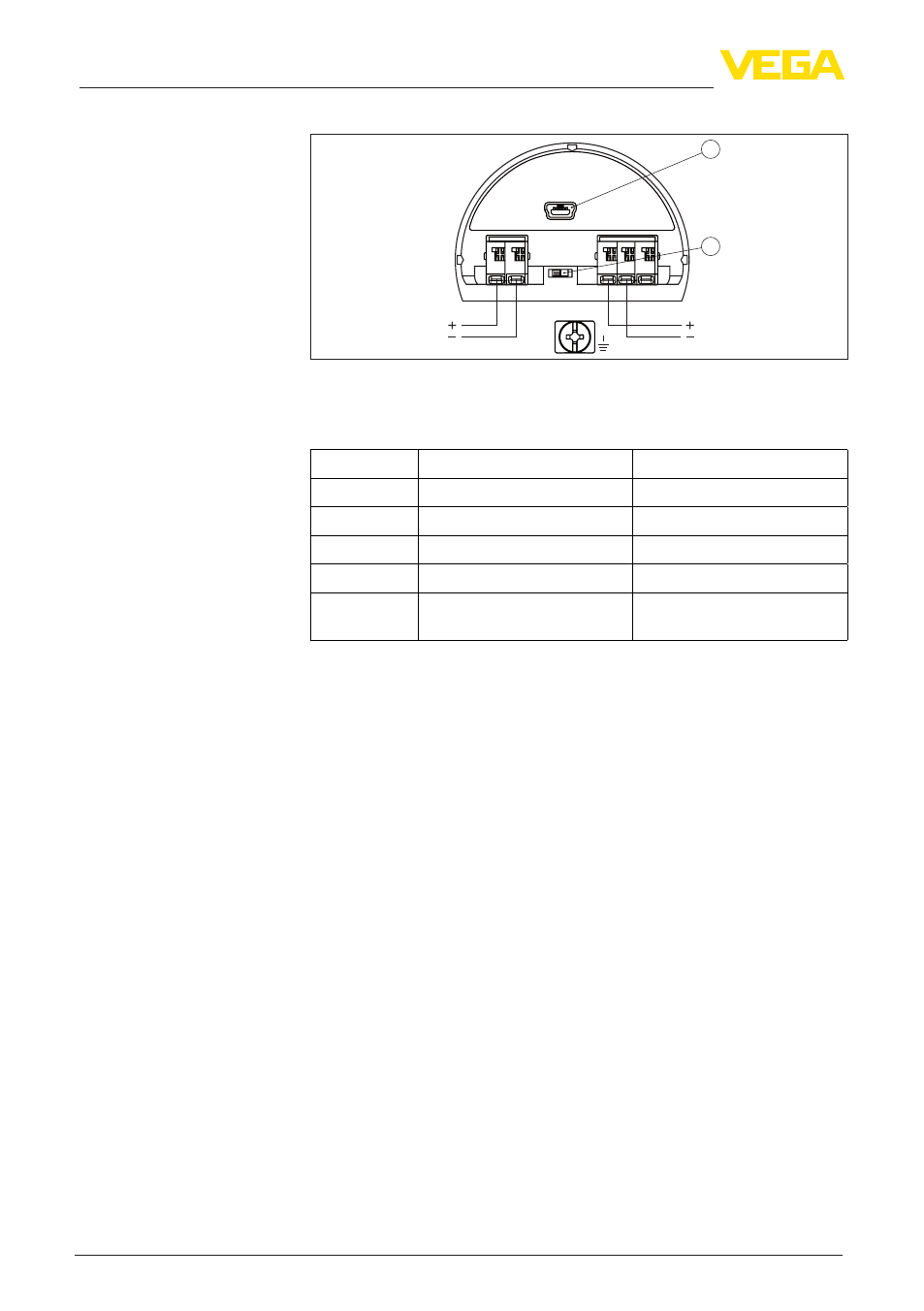

Fig. 28: Compartimiento de conexiones
1 Conexión USB
2 Conmutador deslizante para resistencia de terminación integrada (20 Ω)
Terminal Función Polaridad
1 Alimentación de tensión +
2 Alimentación de tensión -
3 Señal Modbus D0 +
4 Señal Modbus D1 -
5 Tierra funcional con instala-
ción según CSA
5.4 Fase de conexión
Después de la conexión del VEGAPULS 61 al sistema de bus, el
equipo realiza primeramente un auto chequeo durante 30 segundos
aproximadamente. Se ejecutan los pasos siguientes:
•
Comprobación interna de la electrónica
•
Indicación del tipo de equipo, versión de hardware y software,
nombres del punto de medición en pantalla y PC.
•
Indicación del aviso de estado "F 105 Determinación valor de
medición" en pantalla o PC
•
El byte de estado se pone momentáneamente en interrupción
Inmediatamente que aparece un valor de medición plausible, es
entregado a la línea de señal. El valor corresponde al nivel actual así
como los ajustes realizados previamente, p. Ej., el ajuste de fábrica.
Compartimiento de co-
nexiones
