11 Anexo
VEGAPULS 61 • Protocolo Modbus y Levelmaster
41361-ES-121113
Ʋ Brida suelta universal DN 80 5 Nm (3.689 lbf ft)
Ʋ Brida de adaptación DN 100 7 Nm (5.163 lbf ft)
Par máximo de apriete para racores atornillados para cables NPT y tubos Conduit
Ʋ Carcasa plástica 10 Nm (7.376 lbf ft)
Ʋ Carcasa de aluminio/acero inoxidable 50 Nm (36.88 lbf ft)
Magnitud de entrada
Magnitud de medición
La magnitud de medida es la distancia entre la conexión
a proceso del sensor y la superficie del producto. El
plano de referencia es la superficie de obturación en
hexágono o la parte inferior de la brida.
3
4 2
1

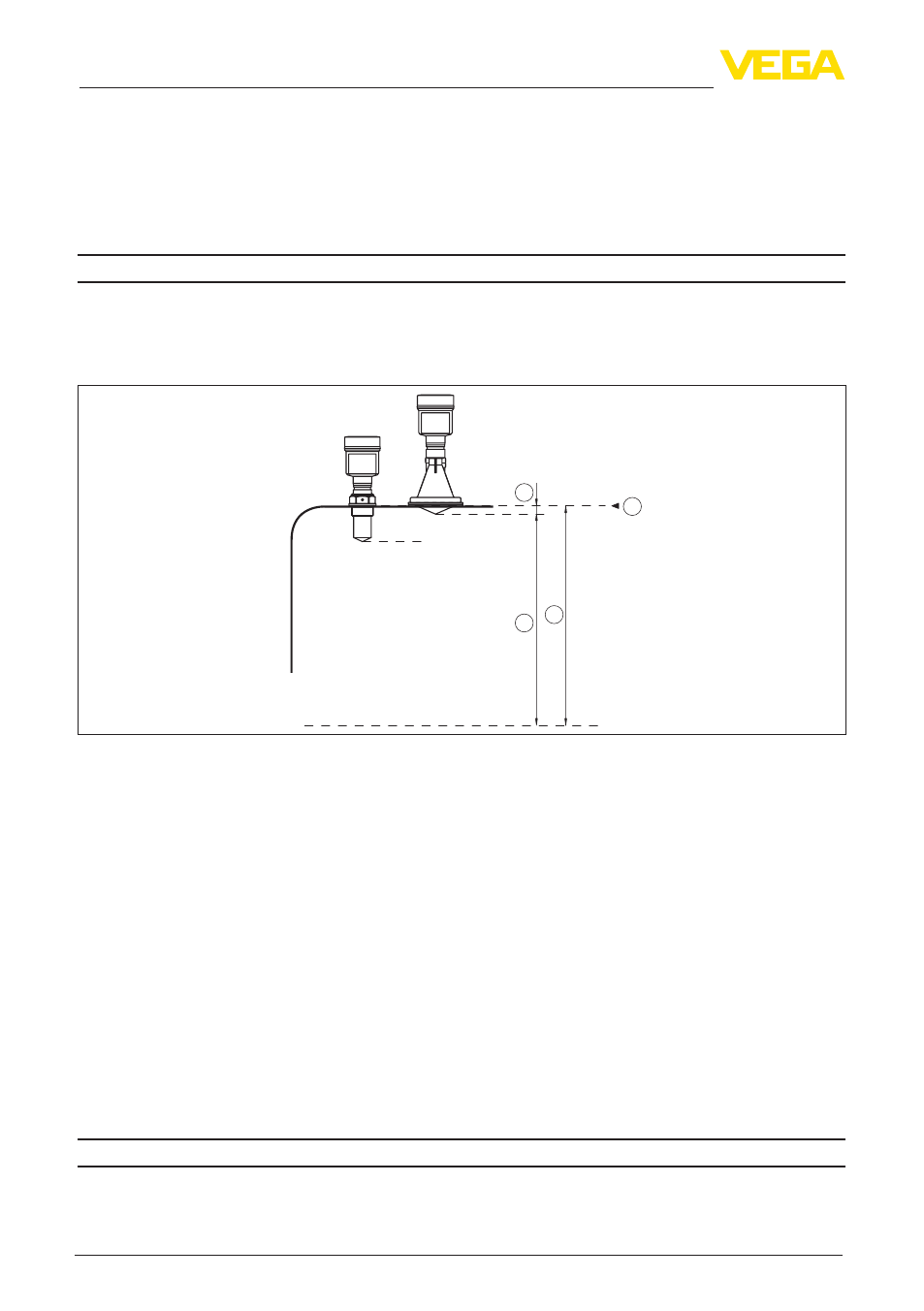

Fig. 51: Datos para la magnitud de entrada
1 Plano de referencia
2 Magnitud medida, rango de medida máx.
3 Longitud de la antena
4 Rango de medida útil
Electrónica estándar
Rango de medición máx.
35 m (114.8 ft)
Rango de medición recomendado
Ʋ Sistema de antenas encapsulado hasta 10 m (32.81 ft)
Ʋ Antena de trompeta plástica hasta 20 m (65.62 ft)
Electrónica con sensibilidad elevada
Rango de medición máx.
35 m (114.8 ft)
Rango de medición recomendado
Ʋ Sistema de antenas encapsulado hasta 10 m (32.81 ft)
Ʋ Antena de trompeta plástica hasta 20 m (65.62 ft)
Magnitud de salida
Salida
Ʋ Nivel físico Señal digital de salida según la norma EIA-485
