5 Conectar a la tensión de alimentación y al sistema de bus
VEGAPULS 61 • Protocolo Modbus y Levelmaster
41361-ES-121113
Otras informaciones respecto a la sección máxima de conductor se
encuentran en "Datos técnicos/Datos electromecánicos"
7. Comprobar el asiento correcto de los conductores en los termina-
les tirando ligeramente de ellos
8. Conectar el blindaje con el terminal interno de puesta a tierra, y el
terminal externo de puesta a tierra con la conexión equipotencial.
9. Apretar la tuerca de unión del racor pasacables, la junta tiene que
abrazar el cable completamente
10. Poner nuevamente el módulo de indicación y configuración dis-
ponible eventualmente
11. Atornillar la tapa de la carcasa
Con ello queda establecida la conexión eléctrica.
5.3 Esquema de conexión
2
1

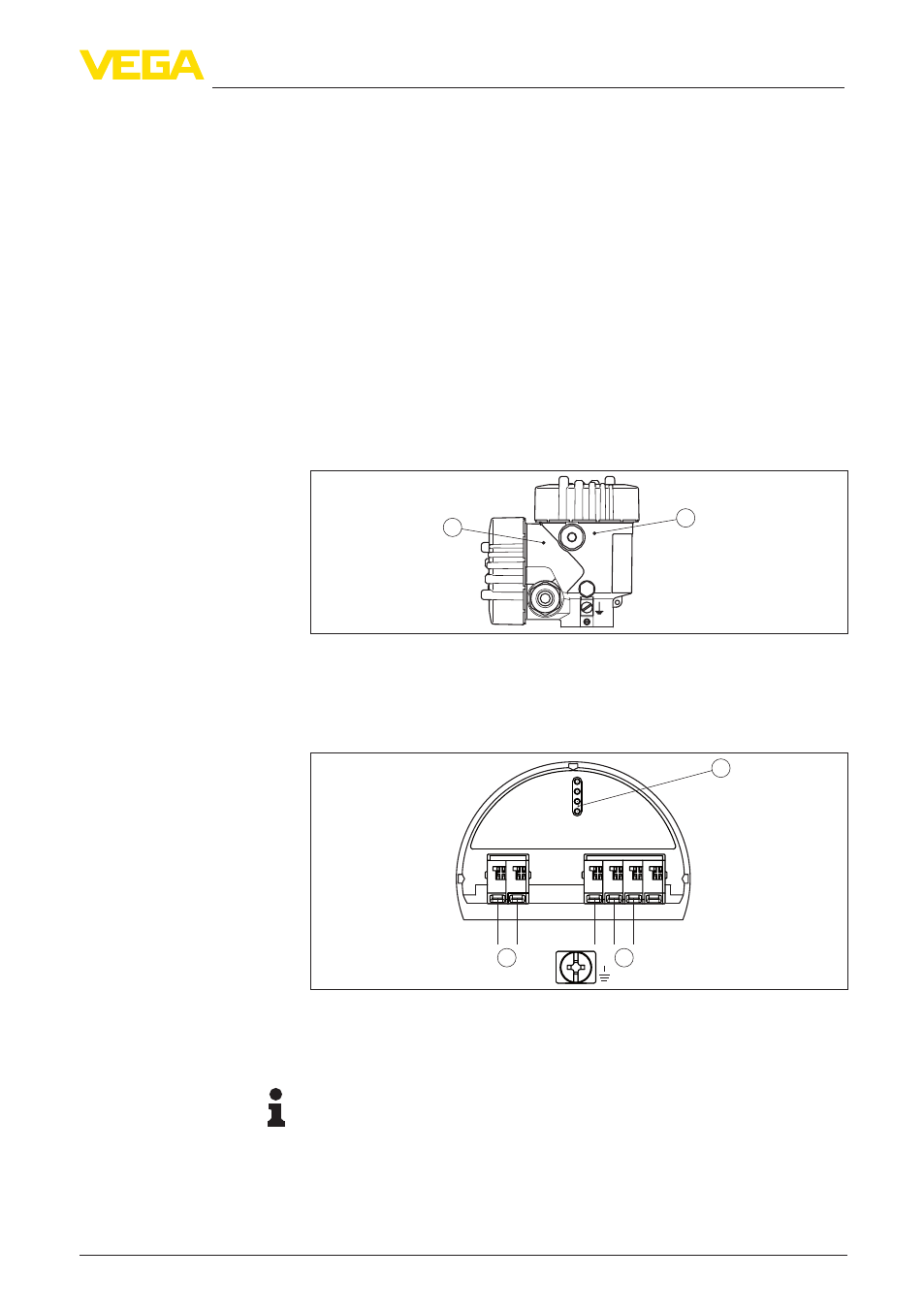

Fig. 26: Posición del compartimiento de conexiones (Electrónica Modbus) y el
compartimiento de la electrónica (Electrónica del sensor)
1 Compartimiento de conexiones
2 Compartimiento de la electrónica
5 6 7 8
4...20mA
2
1 2 + ( ) (-)
1 1
Fig. 27: Compartimiento de la electrónica con carcasa de dos cámaras.
1 Conexión interna hacia el compartimento de conexión
2 Para el módulo de indicación y configuración o adaptador de interface
Información:
La conexión de una unidad de indicación y configuración externa no
es posible con esa carcasa de dos cámara.
Resumen
Compartimiento de la
electrónica
